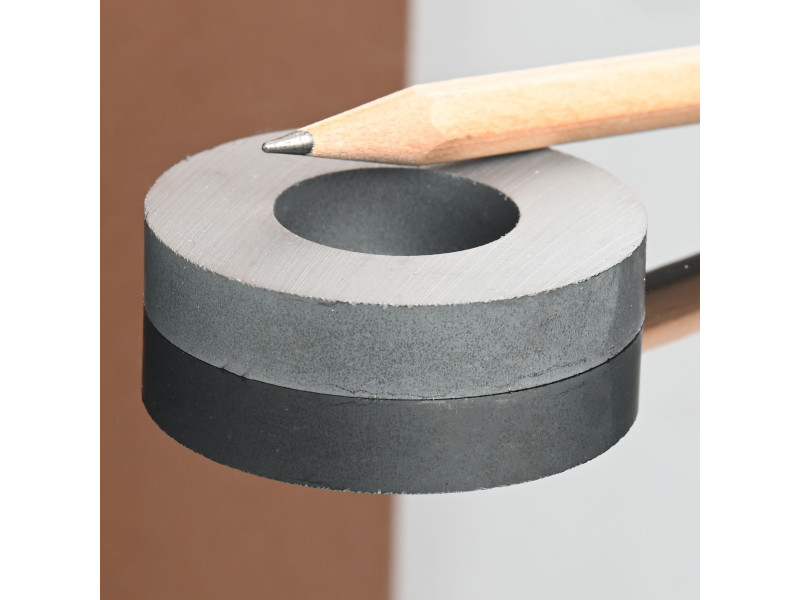

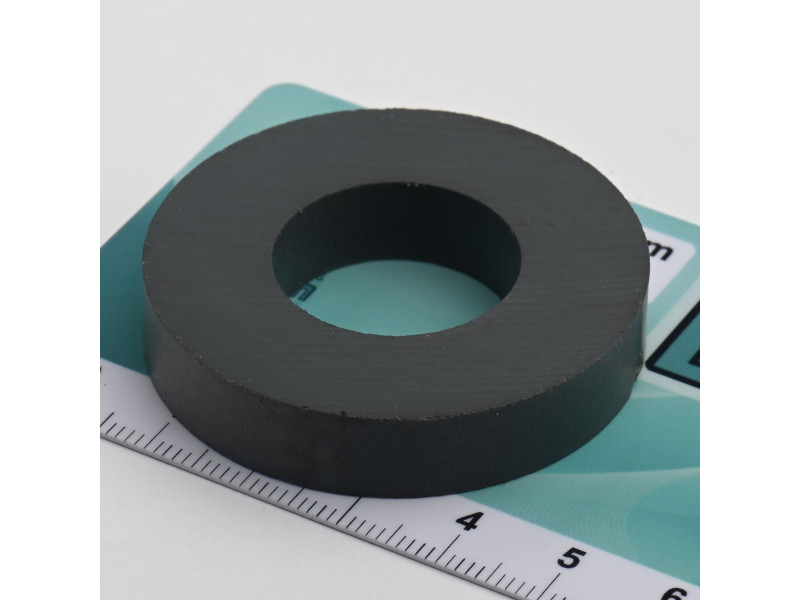

D45 x d22 x 9 / F30 - феритен магнит
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

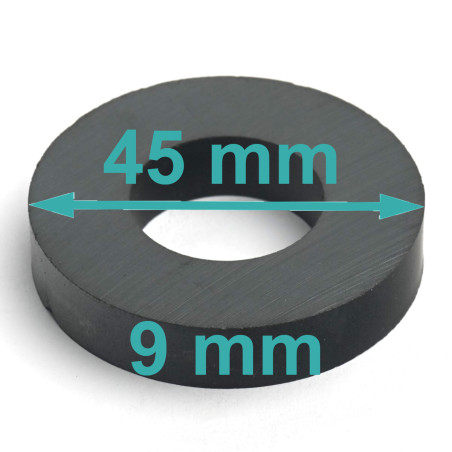

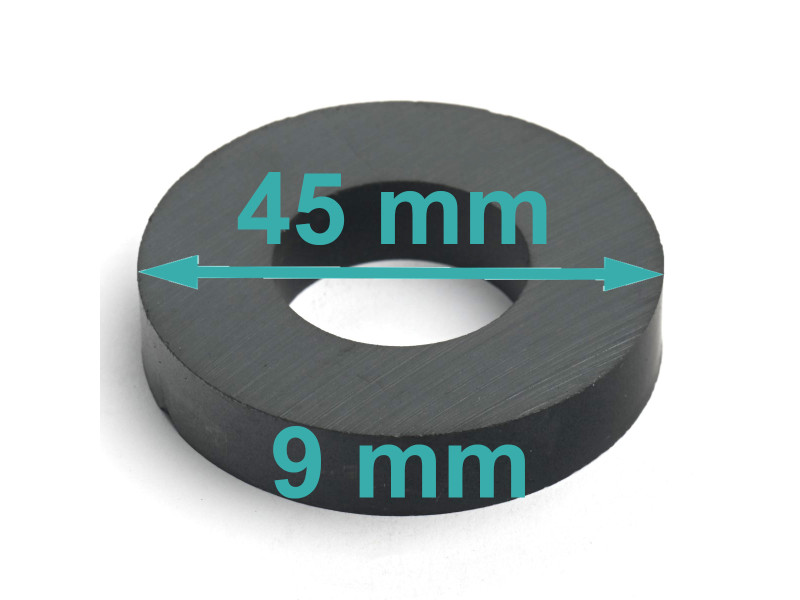

Външен диаметър
45 [mm] +2,5%/-2,5%
Вътрешен диаметър
22 [mm] +2,5%/-2,5%
Височина
9 [mm] +0,1/-0,1
Посока на намагнитване по размер
9 [mm]
Клас
F30
Тип магнит
Ферит
Максимален капацитет на повдигане
~3,1 [kg]
Максимална работна температура
250 [°C]
Тегло
46,41 [g]
Параметри на изпълнение
Посоката на намагнитване по височина означава, че едната кръгла повърхност на магнита е N-полюсът, а другата - противоположна - кръгла повърхност е S-полюсът.
Максималната товароподемност, посочена по-горе, е измерена при използване на гладка, полирана ламарина. Използваната ламарина е била с оптимална дебелина. Силата на издърпване е действала перпендикулярно. При сила, действаща успоредно на ламарината, т.е. при преместване на магнита по ламарината, капацитетът на повдигане на магнита ще бъде значително по-малък. Разстоянието между магнита и ламарината, което се получава в резултат на покриването на ламарината със слой боя или галванично покритие, също води до намаляване на капацитета на повдигане на магнита. Всяка грапавина или неравност на ламарината също намалява подемната способност на магнита. Най-голяма подемна способност се постига при използване на достатъчно дебела ламарина, съдържаща голямо количество желязо. Използването на лист от високо въглеродна стомана или чугун ще доведе до по-ниска подемна способност. Максималният капацитет на повдигане се влияе и от работната температура на магнита. Нагретият магнит ще има по-нисък капацитет на повдигане.
За плоски магнити и магнити, монтирани в отворена магнитна верига, работната температура може да бъде незначително по-ниска. За високи магнити и магнити, монтирани в затворена магнитна верига, работната температура е равна на максималната работна температура за даден материал. Температурата на Кюри е ~ 450°[С]. Температурен коефициент на ремантност TK(Br): ≤ -0,19 %/°[C]. Температурен коефициент на коерцитивност TK(HcJ): ≥ 0,40 %/°[C].
Феритните магнити не се нуждаят от антикорозионна защита. Те могат да се използват във вода.
Както и керамичните магнити, феритните магнити са крехки.
Представените тук стойности на параметрите на магнита са резултат от измервания, направени върху един конкретен магнит, и се използват за сравнение на магнитите, налични в онлайн магазина. Препоръчваме ви сами да тествате магнита при очакваните условия на работа.
Магнитни свойства на материал от клас F30
ремантност Br |
~ 0,37 [T] |
коерцитивност HcB |
~ 175 [kA/m] |
коерцитивност HcJ |
~ 180 [kA/m] |
| Магнитните свойства на материала не са еднакви за всеки магнит. Резултатите от измерванията за различни магнити ще се различават поради присъщата хетерогенност на магнитния материал и допустимите отклонения на измервателното устройство. |
Физически свойства
плътност |
~4,5 [g/cm3] |
съпротивление |
104 - 108 [uOhm x cm] |

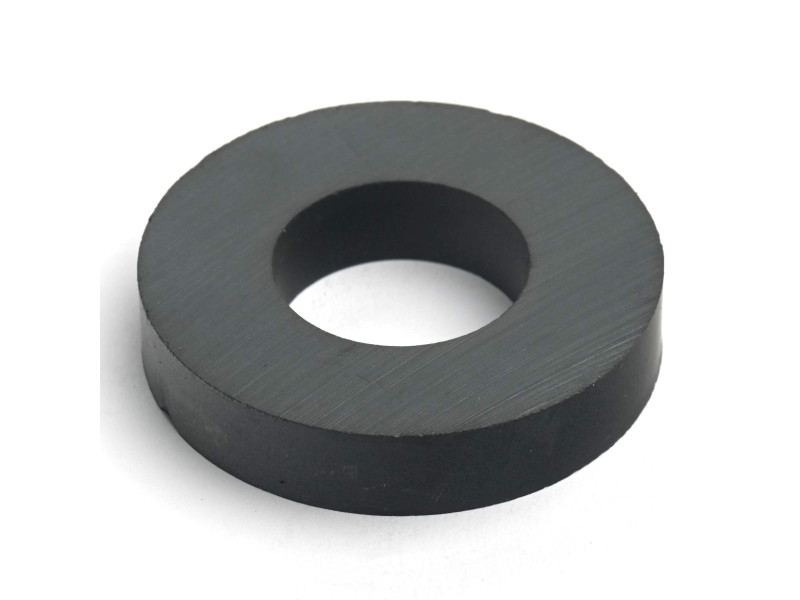

D45xd22x9/F30 - пръстеновиден магнит
Това е кръгъл магнит с отвор, пръстен магнит, кръгъл магнит с отвор, пръстен
Това е феритен магнит, намагнитван по височина. Той има два полюса, което означава, че е двустранен. Феритните магнити са добре устойчиви на корозия и не се нуждаят от допълнителна защита. Максималната работна температура е не повече от 250 градуса по Целзий.
Феритните магнити се залепват за метална повърхност (феромагнитни материали).
