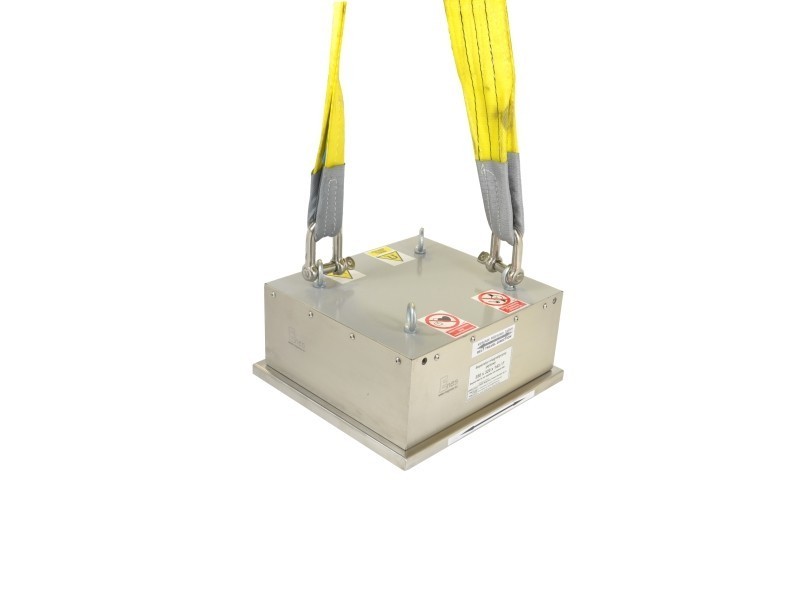

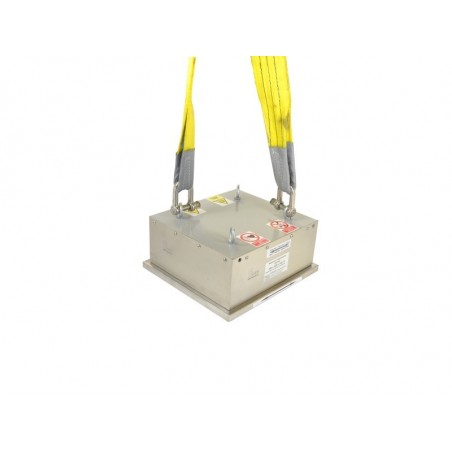

Závěsný magnet pro separaci železa 350X320X150 / F s čisticí deskou

Separátor namontovaný nad letem pásového dopravníku se používá k zachycování nežádoucích ocelových a železných prvků z přepravovaných látek (potravinářský průmysl, zpracování plastů, nerostných surovin, recyklace atd.). Namontovaný pod určitým úhlem může být užitečný i jako odlučovač žlabů. Vzduchotěsný kryt z kyselinovzdorné oceli obsahuje magnetický systém sestavený z feritových magnetů. Jedná se o spodní povrch separátoru, který je magneticky aktivní. Čtyři rohy separátoru jsou opatřeny šroubovacími otvory M8, do kterých se zašroubují oka sloužící k zavěšení.

Čistící deska je vyrobena z kyselinovzdorné oceli a měkkého hliníku a chrání povrch separátoru před poškozením způsobeným nárazy zachycených prvků. Dva proužky magnetického měkkého plechu zabudované do desky způsobují, že drží na odlučovači a zároveň je lze snadno vytrhnout i se zachycenými prvky, čímž se zefektivní čištění.

Na zakázku jsme připraveni dodat magnetické odlučovače s rozměry, které si Klient zvolí.
Magnetické parametry, rozsah činnosti a rozměry jsou upraveny podle potřeb a očekávání Klienta.

Magnetické pole ve středu povrchu magnetického pólu je ~0,180 [T].

Magnetické pole ve středu povrchu mezi magnetickými póly je ~0,229 [T]. (0,001 T = 10 Gs)

Magnetické pole ve středu povrchu mezi magnetickými póly ve vzdálenosti :

40 mm od separátoru je ~0,129 [T],
80 mm od separátoru je ~0,069 [T],
100 mm od separátoru je ~0,052 [T],
140 mm od separátoru je ~0,031 [T] ,

Jako příklad lze uvést rozsah zachycení různých zachycených předmětů:
kuličky D 5 mm - cca 105 mm,
kuličky D 12 mm - cca 110 mm,
krytky šroubů M5-M10 - cca 140 mm,
železné hřebíky (3 palce) - cca 300 mm,
železné hřebíky (4-6 palců) - cca 285 mm,
plochý klíč - cca 235 mm.

V magnetickém separátoru byly použity spékané feritové magnety.
Maximální pracovní teplota magnetických separátorů s feritovými magnety je přibližně 250°[C].

Pozor! Neopatrná manipulace může způsobit vážné poranění rukou !

Hmotnost odlučovače je: ~ 77,0 + 3 [kg] čisticí desky.
