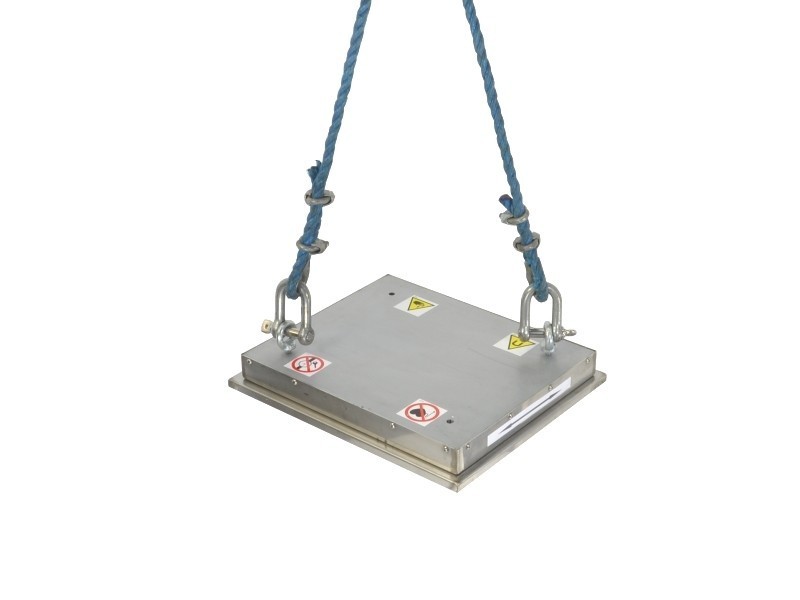

Závěsný magnet pro separaci železa 350X420X43 / F s čisticí deskou

Separátor namontovaný nad letem pásového dopravníku se používá k zachycování nežádoucích ocelových a železných prvků z přepravovaných látek (potravinářský průmysl, zpracování plastů, nerostných surovin, recyklace atd.). Namontovaný pod určitým úhlem může být užitečný i jako odlučovač žlabů. Vzduchotěsný kryt z kyselinovzdorné oceli obsahuje magnetický systém sestavený z feritových magnetů. Jedná se o spodní povrch separátoru, který je magneticky aktivní. Čtyři rohy separátoru jsou opatřeny šroubovacími otvory M8, do kterých se zašroubují oka sloužící k zavěšení.

Čistící deska je vyrobena z kyselinovzdorné oceli a měkkého hliníku a chrání povrch separátoru před poškozením způsobeným nárazy zachycených prvků. Dva proužky magnetického měkkého plechu zabudované do desky způsobují, že drží na odlučovači a zároveň je lze snadno vytrhnout i se zachycenými prvky, čímž se zefektivní čištění.

Na zakázku jsme připraveni dodat magnetické separátory o rozměrech, které si zvolí zákazník.
Magnetické parametry, rozsah činnosti a rozměry se upravují podle potřeb a očekávání Klienta.

Magnetické pole ve středu povrchu magnetického pólu je ~0,10 [T].

Magnetické pole ve středu povrchu mezi magnetickými póly je ~0,130 [T].

Magnetické pole ve středu povrchu mezi magnetickými póly ve vzdálenosti :

40 mm od separátoru je ~0,075 [T],
80 mm od separátoru je ~0,040 [T],
100 mm od separátoru je ~0,031 [T],
120 mm od separátoru je ~0,023 [T],
140 mm od separátoru je ~0,019 [T],

Jako příklad lze uvést rozsah zachycení různých zachycených předmětů:
kuličky D 5 mm - cca 62 mm,
kuličky D 12 mm - cca 80 mm,
šroubové uzávěry M5-M10 - cca 103 mm,
železné hřebíky (2 palce) - cca 235 mm,
železné hřebíky (6 palců)- cca 220 mm.

V magnetickém separátoru byly použity spékané feritové magnety.
Maximální pracovní teplota magnetických separátorů s feritovými magnety je cca 250°[C].

Pozor! Neopatrná manipulace může způsobit vážné poranění rukou !

Hmotnost separátoru je: ~ 34,0 [kg] + ~ 4,0 [kg] čisticí deska.
