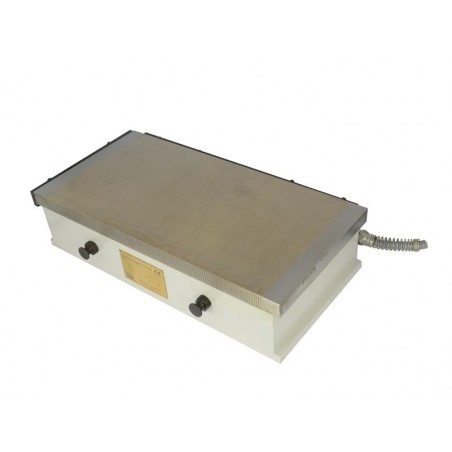

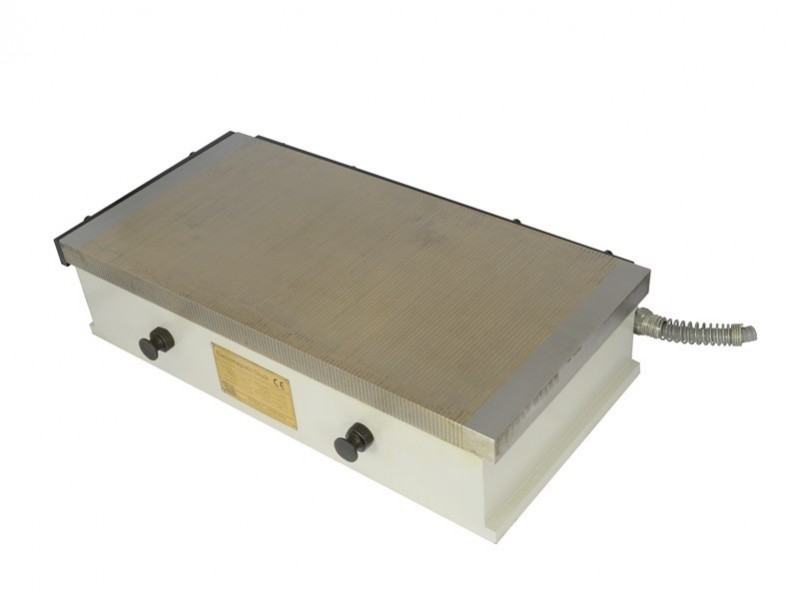

Elektromagnetické sklíčidlo X11m 300 x 600
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Délka
600 [mm]
Šířka
300 [mm]
Výška
120 [mm]
Délka kabelu
150 [cm]
Obdélníkový
ano
Typ magnetu
další
Maximální pracovní teplota
≤ 80 [°C]

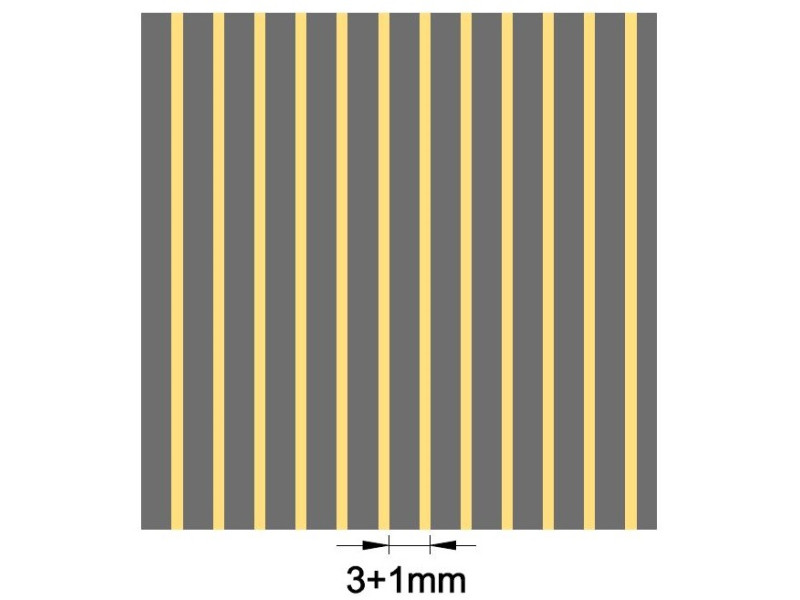

Rozložení pólů
příčně 3 + 1 mm
Vodotěsné
třída IP67
S oddělitelným magnetickým polem
ano
Přepínač magnetického pole
ano, jeden pro všechna letadla
Napájení
110 V DC
Režim manipulace
ręczny, automatyczny
Pro držení malých dílů
ano
Počet os, ke kterým se připojí podrobnosti
1
Síla potřebná k montáži (přitahování) předmětů
140
Hmotnost
135 [kg]
Výkonnostní parametry
Elektromagnetická sklíčidla X11m jsou určena k upínání feromagnetických obrobků při obrábění. Sklíčidla lze používat pro "suchý" provoz i v chladicích kapalinách (třída těsnosti IP 67).
Sklíčidla jsou vhodná pro použití v bruskách, elektroerozivních strojích, strojích na drátové řezání a pro pomocné upínání feromagnetických obrobků, jakož i pro lehké frézování, kdy je nutný přístup k celému obrobku nebo kdy je povrch obrobku velmi choulostivý a upnutí do čelistí by mohlo povrch poškodit.
Sklíčidlo je napájeno stejnosměrným proudem při max. 110V. Lze jej ovládat pomocí regulátoru nebo přímým připojením k brusce či jinému stroji s vhodným připojením.
Regulátor umožňuje plynulé nastavení upínací síly úměrné napětí (v rozsahu 10-110 V DC).
Magnetické póly jsou uspořádány paralelně k mosazným a ocelovým lamelám.
K dispozici je typ systému uspořádání magnetických pólů:
Sklíčidlo je napájeno stejnosměrným proudem při max. 110V. Lze jej ovládat pomocí regulátoru nebo přímým připojením k brusce či jinému stroji s vhodným připojením.
Regulátor umožňuje plynulé nastavení upínací síly úměrné napětí (v rozsahu 10-110 V DC).
Magnetické póly jsou uspořádány paralelně k mosazným a ocelovým lamelám.
K dispozici je typ systému uspořádání magnetických pólů:
Díky jednotné konstrukci je sklíčidlo mimořádně tuhé a odolné, zatímco přesnost jeho výroby zaručuje vysokou přesnost obrábění.
Má také přídavné opěrné tyče na dvou stranách stolu, které usnadňují znehybnění obrobků.
Stav pracovní plochy má velmi silný vliv na upínací sílu, proto je možné pracovní plochu regenerovat broušením.
POZOR: Elektromagnetické sklíčidlo neobsahuje řídicí jednotku.
stemf300x600_3+1
1 ks
