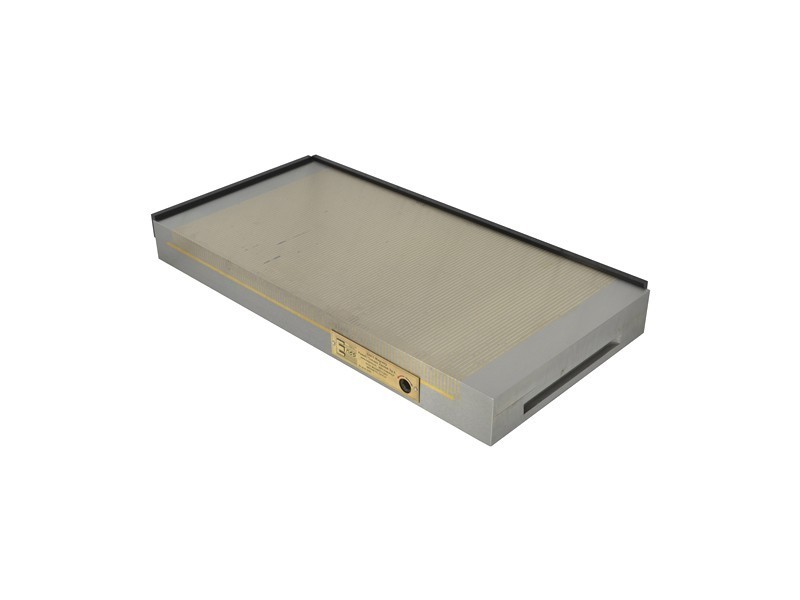

Permanentní magnetické sklíčidlo TS-5025B

Permanentní magnetická sklíčidla řady TS jsou určena k upínání feromagnetických obrobků (železo, konstrukční ocel, legovaná ocel, litina) při broušení, frézování a elektroerozivním obrábění. Tělo sklíčidla tvoří jeden blok oceli, zatímco jeho horní deska je vyrobena z oceli a mosazných lamel umístěných střídavě. Sklíčidla řady TS používají neodymové magnety, díky nimž je dosaženo maximální upínací síly. Pro lepší upnutí lze použít dvě dorazové lišty.

Magnetické pole lze zapínat a vypínat pomocí páky otočené o 180° (imbusový klíč). Tuhá konstrukce sklíčidla umožňuje velmi přesné obrábění, zatímco jeho těsnost umožňuje použití sklíčidla pro operace s chladicí kapalinou nebo operace v plném ponoru.

Sklíčidla jsou k dispozici ve dvou variantách rozteče magnetických pólů (1,5 + 0,5 [mm] nebo 3,0 + 1,0 [mm]), což umožňuje přizpůsobit typ sklíčidla velikosti upínaných obrobků.
Schéma rozteče pólů:

Upínací síla závisí na následujících parametrech:

• typu materiálu:
  (upínací síla roste úměrně obsahu železa v oceli)

  - armovací železo 100%
  - nízkouhlíková ocel 90% (St3s)
  - vysokouhlíková ocel 80% (St45)
  - legovaná ocel 70% (Corrax)
  - vysoce legovaná ocel 65% (1.2436)
  - litina 50%.

• drsnost povrchu sklíčidla a upnutého obrobku:

  - pro Ra do 0,08 µm 100%
  - pro Ra do 0,20 µm 90%
  - pro Ra do 1,25 µm 70%
  - pro Ra do 6,30 µm 50%
  - pro Ra do 25,00 µm 30%

• tloušťka upnutého obrobku
  (zkoušky byly provedeny pro desky o rozměrech 20 x 20 mm z Armco železa):

• kontaktní plocha - pro zajištění dobrého držení nesmí být obrobky kratší než 3 mm a v případě malých ploch by navíc měly být obklopeny pomocnými deskami. Maximální upínací síly na ^cm2 se dosahuje u obrobků s plochou přibližně 4 ^cm2. Další zvětšení plochy obrobku se neprojeví na větší upínací síle. Důležité je také, aby upnutý obrobek byl rovnoběžný se sklíčidlem, protože každá, i ta nejmenší nerovnost, způsobuje snížení upínací síly. Konstrukce sklíčidla umožňuje regeneraci pracovní plochy broušením na 5 mm tloušťky.

Obdélníková magnetická sklíčidla dostupná v naší nabídce jsou uvedena níže:
