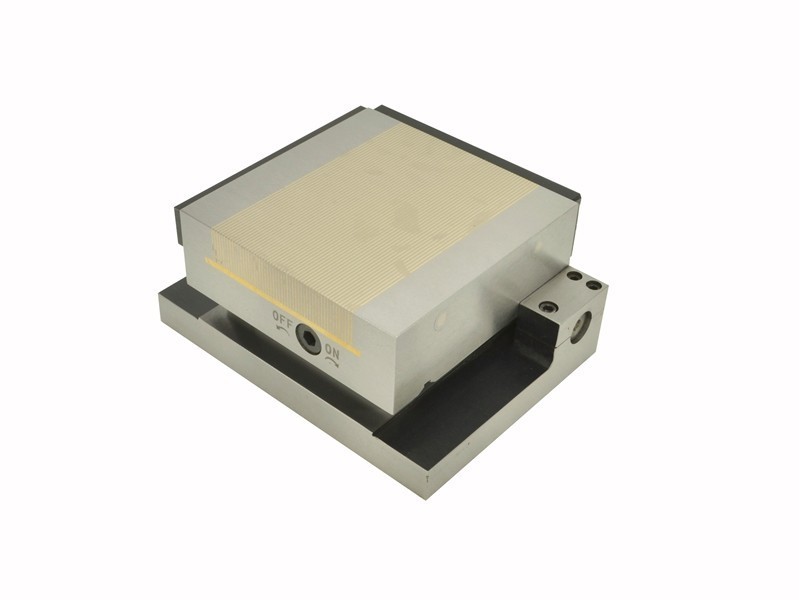

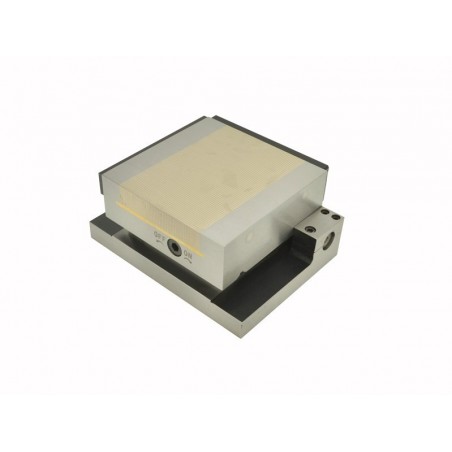

Permanentní magnetické sklíčidlo (sinusové) TSJ-1515A

Obdélníkové upínací sklíčidla řady J s permanentními magnety jsou určena k upínání feromagnetických obrobků (tj. železa, konstrukční oceli, legované oceli, litiny) při broušení, frézování a elektroerozivním obrábění v horizontální poloze a pod úhlem 52°. Tělo upínacího sklíčidla je tvořeno jedním ocelovým blokem, zatímco jeho horní deska je vyrobena ze střídavě uspořádaných ocelových a mosazných lamel. Ocelová základna zajišťuje vysokou tuhost a tím i vysokou přesnost broušení. Sklíčidla řady TSJ využívají neodymové magnety, díky nimž je dosaženo maximální upínací síly.

Svěrku lze nastavit do požadovaného úhlu vložením kalibračních podložek mezi základnu svěrky a její opěrný váleček (výška podložek se volí podle tabulky přiložené k návodu). Dalším způsobem nastavení požadovaného úhlu je použití přesného úhloměru.

Tuhá konstrukce upínacího sklíčidla umožňuje velmi přesné obrábění, zatímco jeho těsnost umožňuje použití sklíčidla při operacích s chladicím médiem nebo při operacích v úplném ponoření. Pro usnadnění upínání obrobků pod úhlem je sklíčidlo vybaveno dorazovou lištou, která usnadňuje polohování.

Rozteč tyčí (1,5 ± 0,5 mm) umožňuje upínání obrobků různých velikostí. Schéma rozteče tyčí:

Upínací síla závisí na následujících parametrech:

• typ materiálu:
  (upínací síla se zvyšuje úměrně s obsahem železa v oceli)

  - Armco železo 100 %
  - nízkouhlíková ocel 90 % (St3s)
  - vysokouhlíková ocel 80 % (St45)
  - legovaná ocel 70 % (Corrax)
  – vysoce legovaná ocel 65 % (1.2436)
  – litina 50 %

• drsnost povrchu upínacího sklíčidla a upnutého obrobku:

  - pro Ra do 0,08 µm 100 %
  - pro Ra do 0,20 µm 90 %
  - pro Ra do 1,25 µm 70 %
  - pro Ra do 6,30 µm 50 %
  - pro Ra do 25,00 µm 30 %
• tloušťka upnutého obrobku (zkoušky byly prováděny na deskách o rozměrech 20 x 20 mm z armcové litiny):

• kontaktní plocha – aby bylo zajištěno dobré upnutí, nesmí být obrobky kratší než 3 mm a navíc by v případě malých ploch měly být obklopeny pomocnými deskami. Maximální upínací síla na cm² je dosažena u obrobků o ploše přibližně 4 cm². Další zvětšení plochy obrobku již nevede ke zvýšení upínací síly. Důležité je také, aby byl upnutý obrobek rovnoběžný se svěrákem, protože každá drsnost povrchu, i ta nejmenší, způsobuje snížení upínací síly. Konstrukce svěráku umožňuje obnovit pracovní plochu broušením až do tloušťky 5 mm.

Níže jsou uvedeny obdélníkové sinusové upínací sklíčidla s permanentními magnety, která jsou k dispozici v naší nabídce:

Sada obsahuje:

- magnetické upínací zařízení

- imbusový klíč k zapnutí magnetického pole – 1 ks
