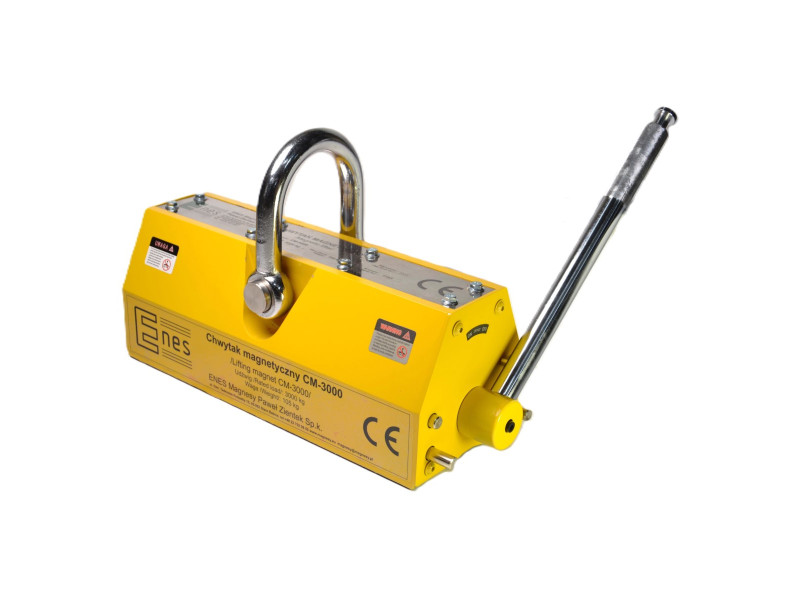

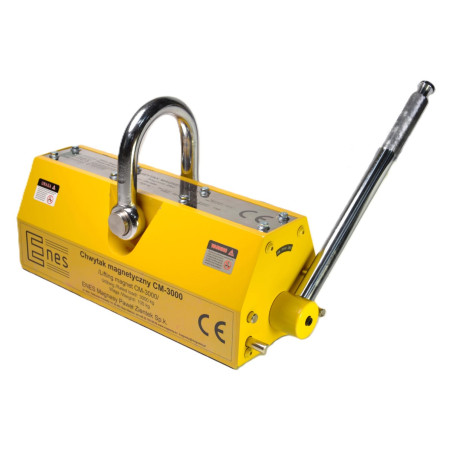

Zvedací magnet CM3000

Jmenovitá nosnost: 3000 [kg]

Maximální nosnost (zatížení při přetržení): >9000 [kg] - Bezpečnostní faktor pro statické zkoušky je 3,0 a odpovídá normě EN 13155:2021-05.

NEZVEDEJTE BŘEMENA, KTERÁ JSOU TĚŽŠÍ NEŽ JMENOVITÁ NOSNOST ZDVIHU !

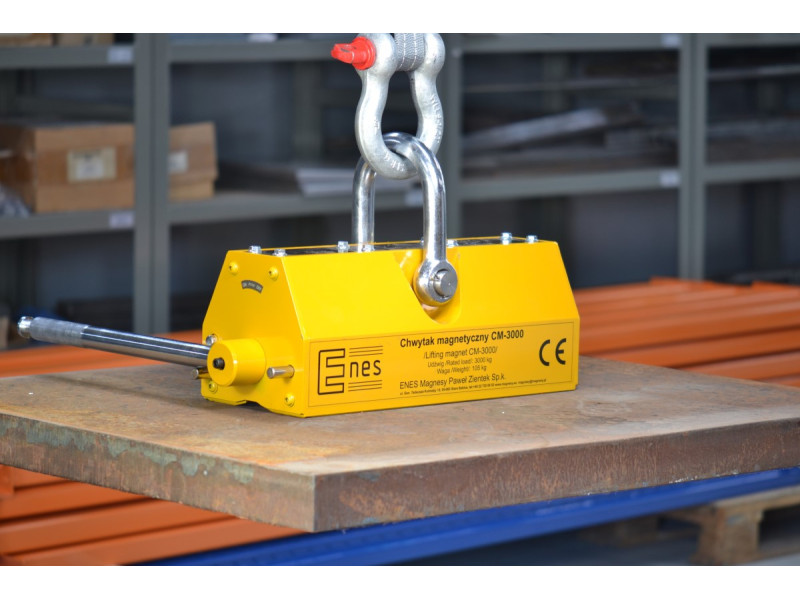

Zdvihací magnety se používají ke zvedání a přemísťování těžkých železných a magnetických ocelových součástí. Tato zařízení nevyžadují žádné napájení. Magnetické pole se zapíná a vypíná nastavením ruční páky. Magnetické pole zvedacího magnetu je generováno neodymovými magnety. Používají se v ocelárnách, továrnách, skladech, dílnách a docích. Jsou užitečné pro manipulaci s plechy, deskami, profily, tyčemi, úhelníky, kanály, kulatými a hranatými trubkami a dalšími velkými železnými obrobky.

Ke každému zvedacímu magnetu řady CM připojujeme:

♦ 2letá záruka
♦ prohlášení o shodě "CЄ"
♦ protokol o měření nosnosti
♦ návod k obsluze
♦ stručný návod k použití

Skutečná nosnost jednotlivých zvedáků závisí na následujících faktorech:

♦ tloušťce a tvaru zvedaných obrobků (u každého zvedáku je uveden vztah mezi nosností a tloušťkou obrobků). U válcových pevných obrobků (válce, tyče) je zdvihací kapacita přibližně o 50 % nižší.

Příliš tenké obrobky mohou být přitahovány slabě, protože magnetické pole zdvihacích magnetů není plně využito. Kromě toho se tenké obrobky ohýbají a jejich kontaktní plocha se zvedacími magnety se zmenšuje, takže se snižuje tažná síla. Nejlepšího zdvihacího výkonu se dosahuje u dostatečně silných obrobků.

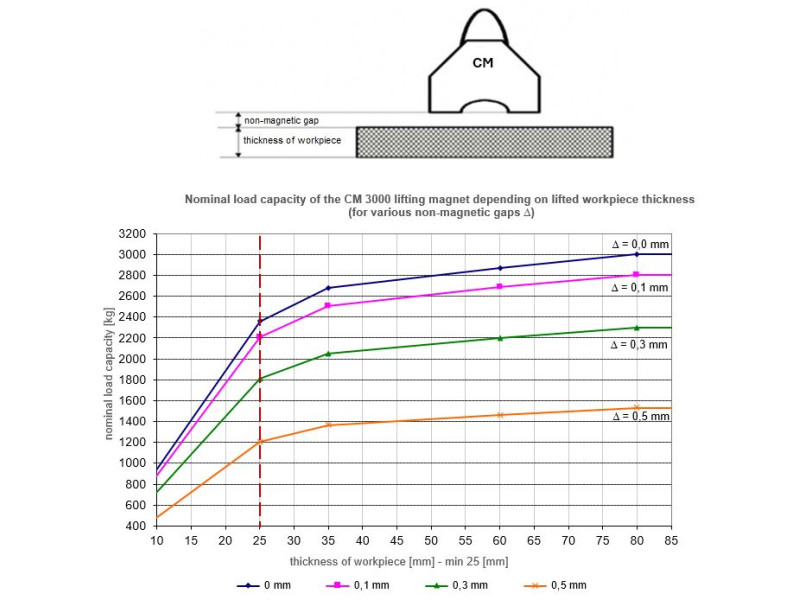

Před zahájením práce je důležité vzít v úvahu procentuální závislost zdvihacího výkonu v závislosti na tloušťce zvedané oceli (křivky zdvihacího výkonu naleznete v příručce).

Při manipulaci s kulatými díly, jako jsou trubky, tyče, ocelové hřídele, se maximální nosnost snižuje:

Skutečná nosnost jednotlivých zdvihacích magnetů závisí také na:

♦ na velikosti vzduchové mezery mezi povrchem zdvihacího magnetu a zvedaným obrobkem (pro jednotlivé zdvihací magnety jsou uvedeny charakteristiky nosnosti v závislosti na velikosti nemagnetické mezery).

Nosnost závisí na vzduchové mezeře mezi povrchem zdvihacího magnetu a zvedaným obrobkem. Pokud je drsnost povrchu zátěže Ra menší než 6,3 μm, kapacita uchopovače se nesníží. To platí pro velmi čistý, rovný a obroušený povrch.Pokud bude drsnost povrchu zvedaných materiálů Ra větší než 6,3 μm, je třeba vzít v úvahu mezeru.
U rezavých válcovaných povrchů lze předpokládat mezeru v rozmezí (0,1-0,3 mm), zatímco u drsných porézních povrchů se mezera odhaduje v rozmezí (0,3-0,5 mm).

Před zahájením prací si v návodu přečtěte procentuální vztah nosnosti v závislosti na nemagnetické mezeře.

Skutečná nosnost jednotlivých zdvihacích magnetů závisí také na:

♦ Složení zvedaného břemene (čím vyšší je obsah železa, tím vyšší je zvedací kapacita):

*) je to přípustné zatížení pro součást z daného materiálu, pokud není sníženo jinými faktory (tloušťka, kvalita povrchu, tvar).

♦ teplota okolí a teplota zvedaného obrobku (nesmí být vyšší než 80[^oC] ).
U zdvihacích magnetů jsou zdrojem magnetického pole spékané neodymové magnety, jejichž maximální provozní teplota je 80^oC.

Nabízíme:
- poradenství,
- servis,
- náhradní díly,
- roční prohlídky a zkoušky nosnosti zdvihacích magnetů, potvrzené certifikátem.
