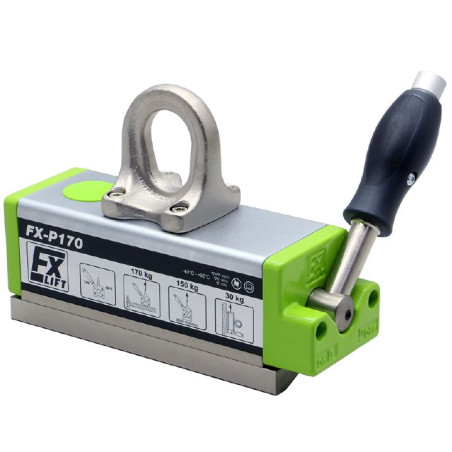

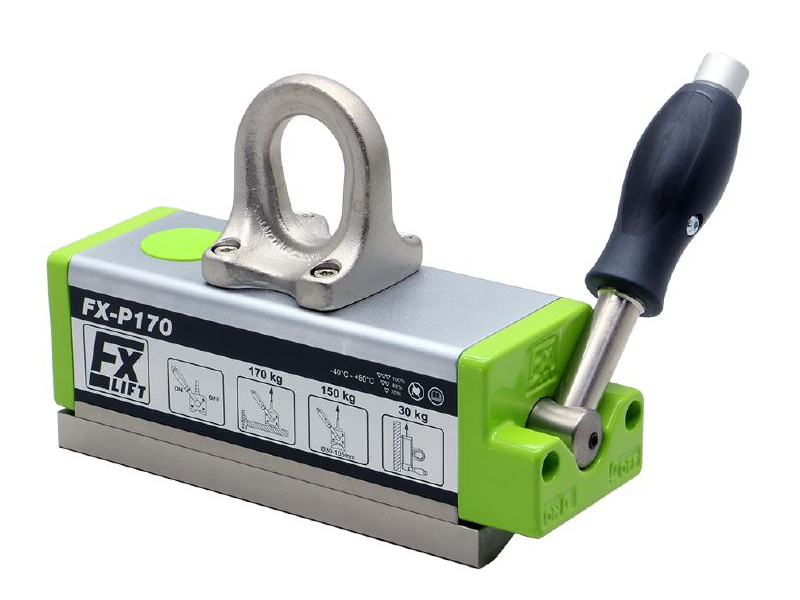

Zvedací magnet FX-P170

Z	Cena Netto	Cena brutto
1 ks.	€569.75	€700.79

Množství

Dostupné množství:6 ks.

Doba dodání: 8-10 pracovních dnů

Položit otázku

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Popis

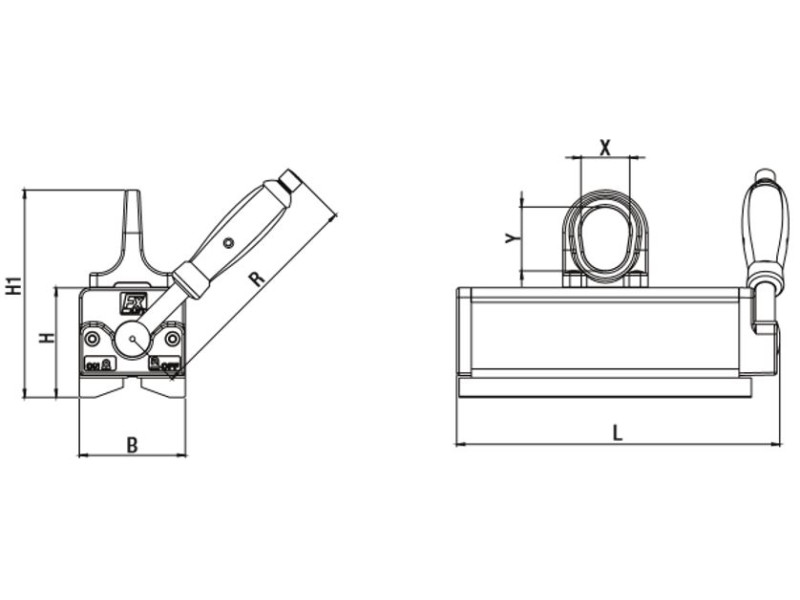

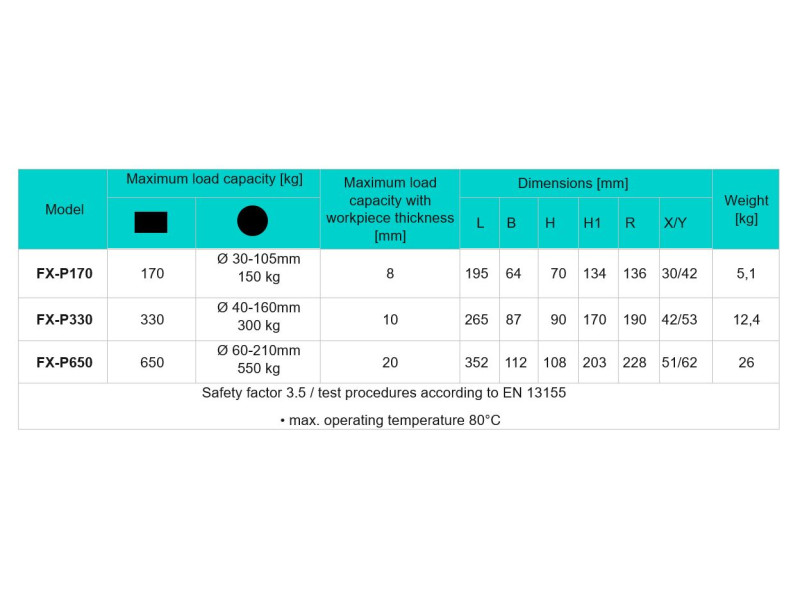

Délka: 195 [mm]
Šířka: 64 [mm]
Výška: 134 [mm]
Typ magnetu: Neodym
Maximální zvedací kapacita: 170 [kg]
Minimální tloušťka zvedaného prvku: 2 [mm]
Maximální pracovní teplota: ≤ 80 [°C]
Hmotnost: 5.1 [kg]
Doba dodání: 8-10 pracovních dnů

Jmenovitá nosnost zdvihu: 170 [kg]

Maximální nosnost (přetržení): >510 [kg] - Bezpečnostní faktor pro statické zkoušky je 3,5 a odpovídá normě EN 13155:2021-05

NEZVYŠUJTE BŘEMENA, KTERÁ JSOU TĚŽŠÍ NEŽ JMENOVITÁ NOSNOST ZDVIHU !

Zdvihací magnety se používají ke zvedání a přemísťování těžkých železných a magnetických ocelových součástí. Tato zařízení nevyžadují žádné napájení. Magnetické pole se zapíná a vypíná nastavením ruční páky. Magnetické pole zvedáků je generováno neodymovými magnety. Používají se v ocelárnách, továrnách, skladech, dílnách a docích. Jsou užitečné pro manipulaci s plechy, deskami, profily, tyčemi, úhelníky, kanály, kulatými a hranatými trubkami a dalšími velkými železnými obrobky.

Ke každému zvedacímu magnetu řady FX-P připojujeme:

♦ 5letou záruku
♦ prohlášení o shodě "CЄ"
♦ protokol o měření nosnosti
♦ návod k obsluze
♦ stručnou referenční příručku.

Všechny ocelové součásti zvedáků FX jsou poniklované, což jim dodává zvýšenou odolnost proti korozi. Jedná se o jedinečnou vlastnost, která platí pro všechny zvedáky řady FX-P.

Skutečná zdvihací kapacita jednotlivých zvedáků závisí na následujících faktorech:

♦ tloušťce a tvaru zvedaných obrobků (u každého zvedáku je uveden vztah mezi zvedací kapacitou a tloušťkou obrobků). U válcových pevných obrobků (válce, tyče) je zdvihací kapacita přibližně o 50 % nižší.

Minimální tloušťka součásti, při které lze zvedák použít

2 mm

Příliš tenké obrobky mohou být přitahovány slabě, protože magnetické pole zdvihacích magnetů není plně využito. Kromě toho se tenké obrobky ohýbají a jejich kontaktní plocha se zvedáky se zmenšuje, takže se snižuje tažná síla. Nejlepšího zdvihacího výkonu se dosahuje u dostatečně silných obrobků.

Tloušťka zvedaného obrobku, při které je zvedací výkon 100 %.	8 mm

Před zahájením práce je důležité vzít v úvahu procentuální závislost nosnosti na tloušťce zvedaného obrobku (křivky nosnosti naleznete v návodu).

Při manipulaci s kulatými díly, jako jsou trubky, tyče, ocelové hřídele, se maximální nosnost snižuje:

Typ	Průměr hřídele	Maximální délka hřídele	Maximální nosnost
FX-P170	30-105 [mm]	2000 [mm]	150 [kg]

Skutečná nosnost jednotlivých zdvihacích magnetů závisí také na:

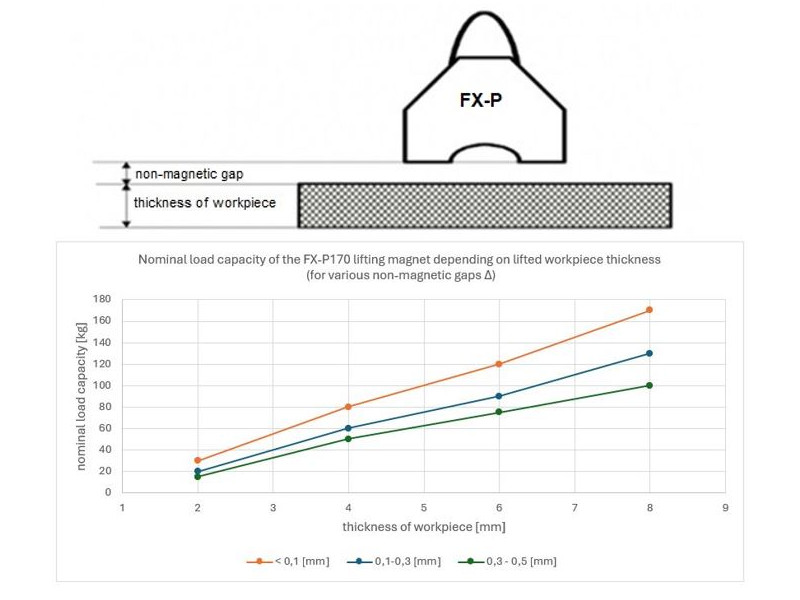

♦ velikosti vzduchové mezery mezi povrchem zdvihacích magnetů a zvedaným obrobkem (pro jednotlivé zdvihací magnety jsou uvedeny charakteristiky nosnosti v závislosti na velikosti nemagnetické mezery).

Tloušťka obrobku [mm]	Jmenovitá nosnost FX-P170 [kg]
	Nemagnetická mezera D mezi zdvihacími magnety a zvedaným obrobkem
	D < 0,1 mm	D = 0,1-0,3 mm	D = 0,3-0,5 mm
8	170	130	100
6	150	90	75
4	80	60	50
2	30	20	15

Nosnost závisí na vzduchové mezeře mezi povrchem chapadla a zvedaným obrobkem. Pokud je drsnost povrchu zátěže Ra menší než 6,3 μm, kapacita chapadla se nesníží. To platí pro velmi čistý, rovný a obroušený povrch. Pokud bude drsnost povrchu zvedaných materiálů Ra větší než 6,3 μm, je třeba vzít v úvahu mezeru mezi chapadlem a zvedaným obrobkem.

U rezavých válcovaných povrchů lze předpokládat mezeru v rozmezí (0,1-0,3 mm), zatímco u drsných porézních povrchů se mezera odhaduje v rozmezí (0,1-0,3 mm).3-0,5 mm).
Před zahájením prací si v návodu zjistěte procentuální vztah nosnosti v závislosti na nemagnetické mezeře.

Skutečná nosnost jednotlivých zvedacích magnetů závisí také na:

♦ Složení zvedaného břemene (čím vyšší obsah železa, tím vyšší nosnost):

Typ	Jmenovitá zdvihací kapacita [kg]	Nosnost přípustná pro daný materiál * [kg].
FX-P170	170	Nízkouhlíková ocel 100%	Ocel s vysokým obsahem uhlíku 90%	Nízkolegovaná ocel 75%	Litina 50%
FX-P170	170	170	153	127	85

*) je to přípustné zatížení pro součást z daného materiálu, pokud není sníženo jinými faktory (tloušťka, kvalita povrchu, tvar).

♦ teplota okolí a teplota zvedaného obrobku (nesmí být vyšší než 80[^oC] ).
U zdvihacích magnetů jsou zdrojem magnetického pole spékané neodymové magnety, jejichž maximální provozní teplota je 80^oC.

Nabízíme:
- poradenství,
- služby,
- náhradní díly,
- roční prohlídky a zkoušky nosnosti zdvihacích magnetů potvrzené certifikátem.
