D72 x d32 x 10 / F30 - Ferrit Magnet

D72 x d32 x 10 / F30 - Ferrit MagnetD72 x d32 x 10 / F30 - Ferrit Magnet0,78 €

Ihre Anfrage wird gesendet.

  •     *Benötigte Felder

Laden

vom Preis Netto Preis Brutto
1 St. €0.78 €0.96
220 St. €0.69 €0.85
600 St. €0.64 €0.79
Menge
Verfügbare Menge: 4354 St.

stelle eine Frage
Leistungskennwerte

Aussendurchmesser

72 [mm] +2,5%/-2,5%

Innendurchmesser

32 [mm] +2,5%/-2,5%

Höhe

10 [mm] +0,1/-0,1

Magnetisierungsrichtung durch die Dimension

10 [mm]

Die Magnetisierungsrichtung längs der Höhe bedeutet, daß eine runde Magnetoberfläche den N-Pol und die andere gegenüberliegende runde Magnetoberfläche – den S-Pol bildet.

die Type

F30

Magnettyp

Ferrit

Max. Haftkraft

5,8 [kg]

Die Haftkraft wurde gemessen, indem man ein glattes, 10 mm dickes Blech während der senkrechten Einwirkung der Kraft gemessen hat. Durch die auf den Schlitten wirkende Kraft ist die Tragfähigkeit des Magneten um das Fünffache geringer. Ein Spalt zwischen dem Magneten und dem Blech verursacht die Verminderung der Tragkraft.

Maximale Arbeitstemperatur

250 [°C]

Für die flachen Magnete, oder für solche, die sich in einem offenen Magnetkreis befinden, kann die Betriebstemperatur etwas niedriger sein. Für die hohen Magnete, oder für solche, die sich in einem geschlossenen Magnetkreis befinden, ist die Betriebstemperatur der maximalen Betriebstemperatur für das jeweilige Material gleich. Die Curie-Temperatur beträgt ~ 450°[C]. Der Temperaturbeiwert der Remanenz TK(Br): ca. -0,19 %/°[C]. Der Temperaturbeiwert der Koerzitivfeldstärke TK(HcJ): ca. 0,40 %/°[C].
Die Ferrit-Magnete kann man im Wasser anwenden.
Die Ferrit-Magnete sind eine gesinterte Keramik, die ziemlich leicht zerbricht. Es betrifft insbesondere die Magnete von dünner Form. Ein unkontrolierter Aufprall von zwei Magneten sowie eine Belastung mit Verformungskräften sollen deswegen gemieden werden.

Gewicht

139,22 [g]

Die angegebenen Werte entstanden infolge der Messung eines konkreten Stücks in der Zimmertemperatur und sollen nur dem Zweck dienen, die magnetischen Gebrauchseigenschaften der in unserem Geschäft angebotenen Magnete zu vergleichen.
Die magnetischen Eigenschaften des Magnetwerkstoffes F30

die Remanenz Br

min. 0,37 [T]

die Koerzitivfeldstärke HcB

min. 175 [kA/m]

die Koerzitivfeldstärke HcJ

min. 180 [kA/m]

das Energieprodukt (BH)max

min. 26 [kJ/m3]

Die magnetischen Eigenschaften des Magnetwerkstoffes, seine Form, Größe, maximale Betriebstemperatur und Magnetisierungsrichtung haben einen Einfluß auf die magnetischen Gebrauchseigenschaften eines Magneten.

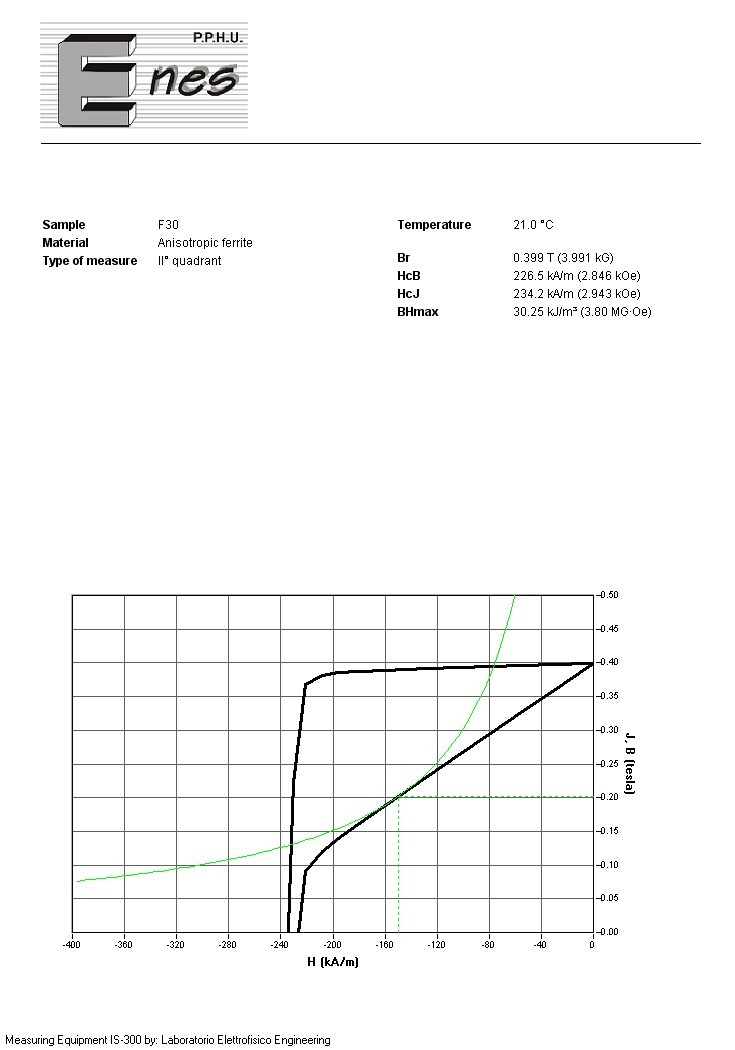

In der Anlage ist ein beispielhaftes Ablaufdiagramm des II Quadrantes der Hystereseschleife für o.g. Magnetwerkstoff beigefügt. Magnetwerkstoff F30.
Die physischen Eigenschaften

Dichte

~4,5 [g/cm3]

Resistivität

104 - 108 [uOhm x cm]

F30
mp72x32x10f30
4354 Artikel
Besondere Bestellnummern
