メーカー
ストロングハンドツールズ
ハンドリング・モード
手動
重量
340 [kg]
Table surface dimensions [mm]
760 x 550
Table height [mm]
660 ~ 810
パフォーマンス・パラメーター

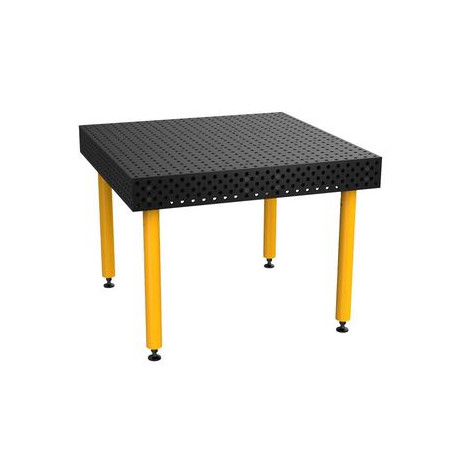

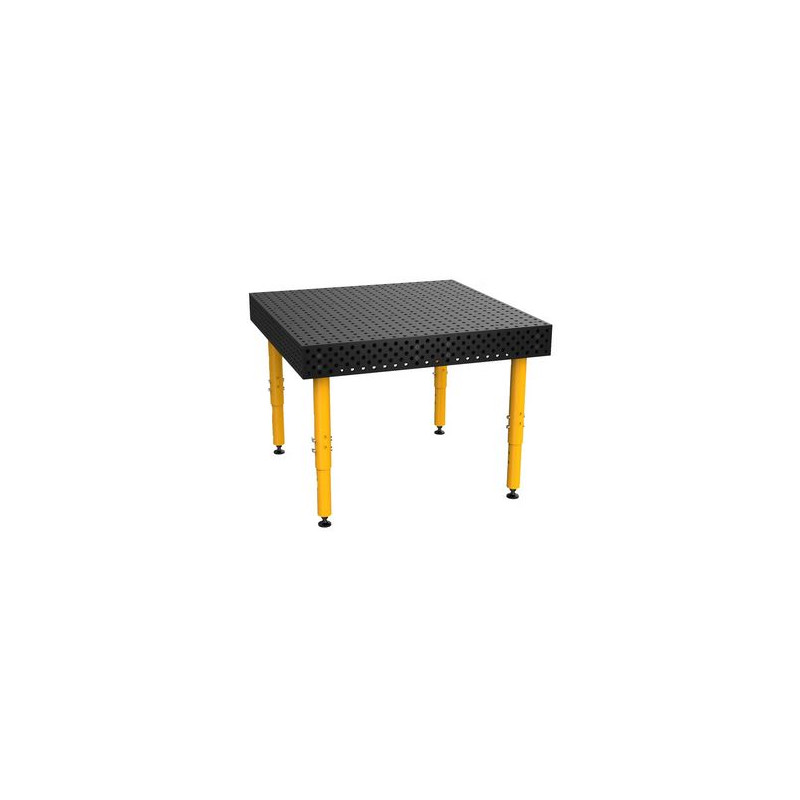

溶接テーブル Alpha 16, 1200 x 1200 mm Stronghandtools
ストロングハンドツールのアルファシリーズ溶接テーブルをご紹介します。これらのテーブルは高耐久性の構造と精密な職人技が特徴です。 アルファシリーズのテーブルは、特許取得済みのリバーシブルで交換可能なトッププレートとサイドプレートを組み合わせたパネルシステムで構成されており、汎用性が高くなっています。
非常に高い強度と調整可能なセルフポジショニング、リバーシブルテーブルプレートを備えた唯一のモジュラー溶接テーブルです。溶接と機械加工のためのクランプエレメントに無限の可能性を提供します。エレメントの正確な設定、位置決め、クランプにより、溶接の品質と利便性が向上します。
アルファ16シリーズ溶接テーブルは、手頃な価格で耐久性のあるメートル溶接テーブルを求める顧客の要望に応えて設計されました。アルファ16シリーズは、直径16 mmの穴が5面に開いており、これまで以上に汎用性と拡張性に優れています。平坦度、直角度、寸法精度において、業界をリードする要件を満たしています。
アルファ16テーブルの特徴
 |

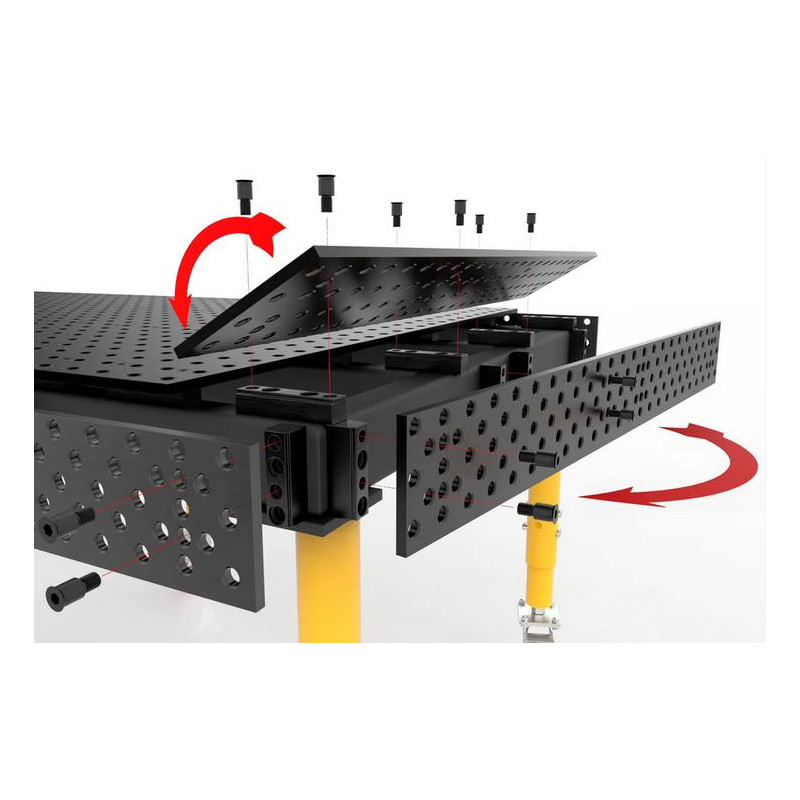

天板と側板の反転が可能
すべてのビルドプロ溶接テーブルには、精密機械加工された自己位置決めスチール・プレートとリバーシブル・トップ・プレートが装備されています。これにより、上面が損傷したり摩耗したりした場合、各テーブル・プレートを取り外して180度反転させ、新しい作業面を露出させることができます。
|
 |
アルファテーブルの精度
テーブル平面度：0.3 mm / 1,000 mm
穴間隔50 mm
穴径：16 mm
板厚：12 mm
|
 |

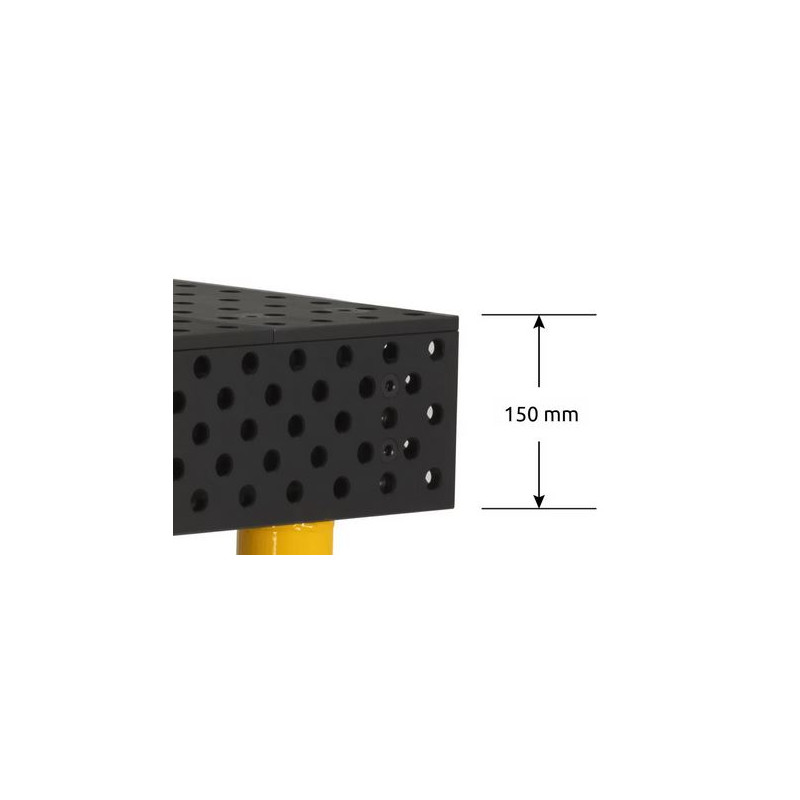

Alpha Tabletop Side Height
新しい5面テーブルは、138 mmのサイドプレートがトッププレートと組み合わされ、150 mmの高さになります。 アルファ・テーブルのサイド・プレートは、精度と調整性を高めるため、拡張5穴パターンを採用しています。
|
 |

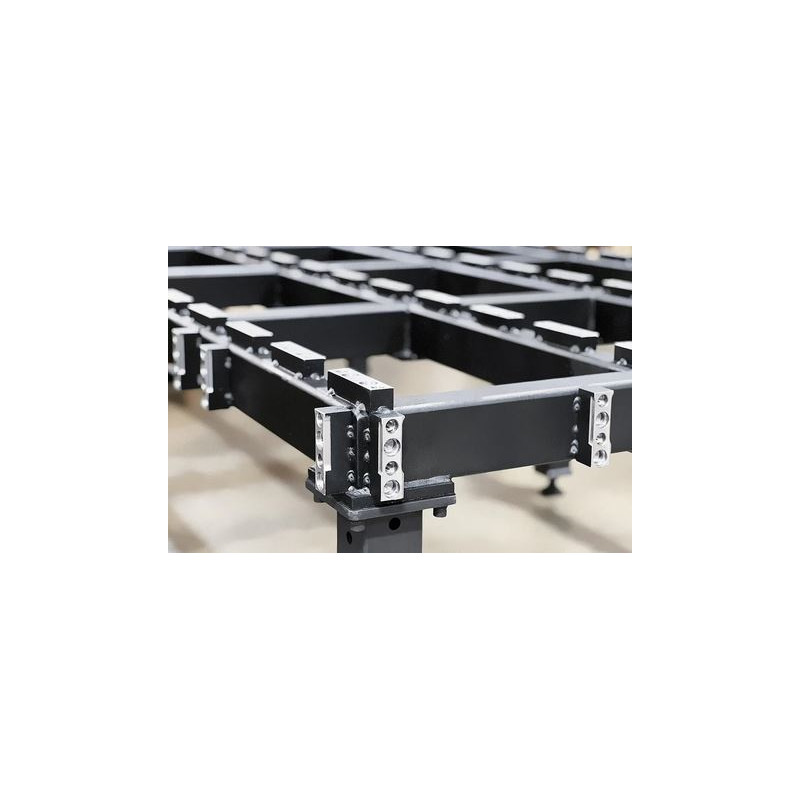

サイドプレートの取り付け詳細
サイドプレートもセルフ・ロケート・ブッシング・システムを採用しています。
|
 |

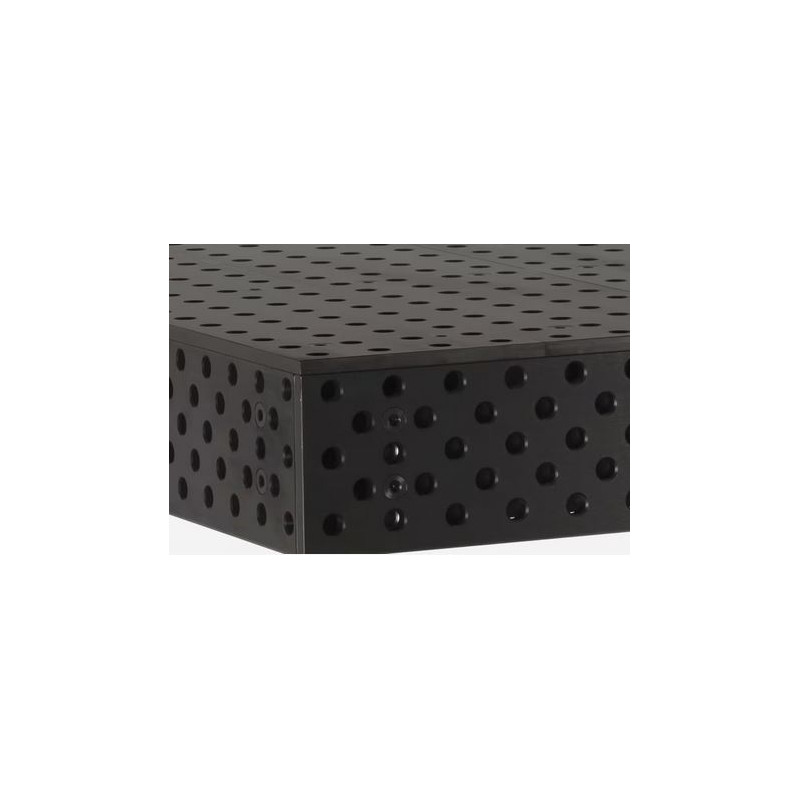

窒化（熱処理）テーブルトップ
アルファ・テーブルの天板と側板はすべて、58～62 HRC（天板）／50～55 HRC（側板）に焼き入れされた熱処理鋼でできており、0.01～0.02 mmの亜硝酸塩コーティングで仕上げられています。
|
 |

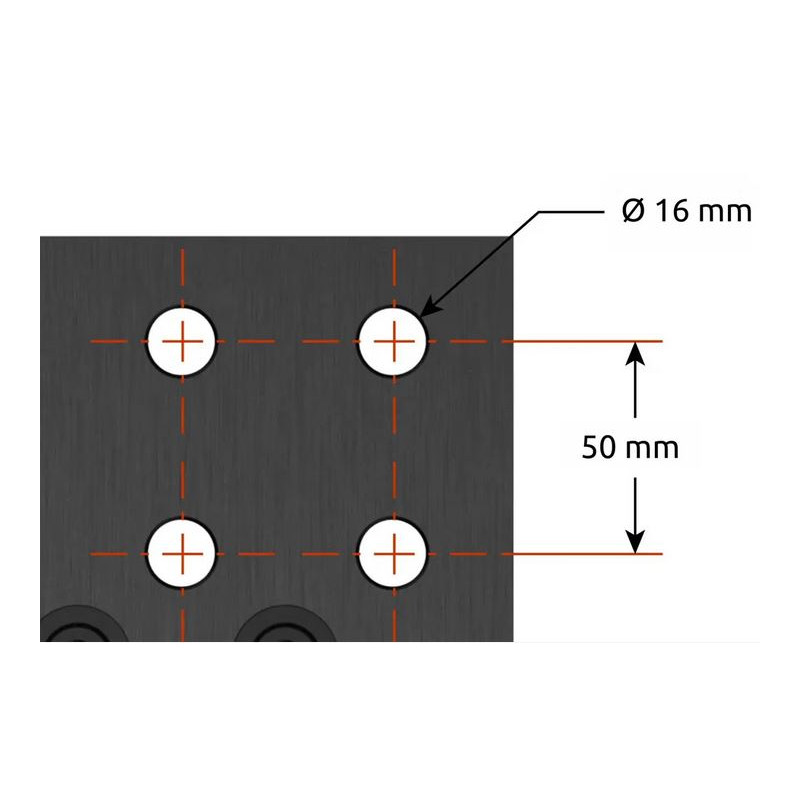

穴径
穴径: 16 +0.20/-0 mm
穴間隔50 ±0.050 mm
挿入しやすいように上部に大きな面取り。
ネジのクランプ力を最大にするため、下部にも面取りを施しています。
|
テーブル精度
| 穴径 | 16 mm |
| 穴の間隔 | 50 mm |
| テーブル平面度 | 600 x 600 mmあたり±0.125 mm |
| 板厚 | 12 ±0.12 mm |
| テーブルトップ仕上げ | 窒化処理（熱処理） |
| 表面硬度 | 58-62 HRC |
| 摩擦係数 | 0.37 |
| トッププレート | サイドプレート |
| 材質P20 | 材質Q345B |
| 硬度: 58-62 HRC | 硬度: 50-55 HRC |

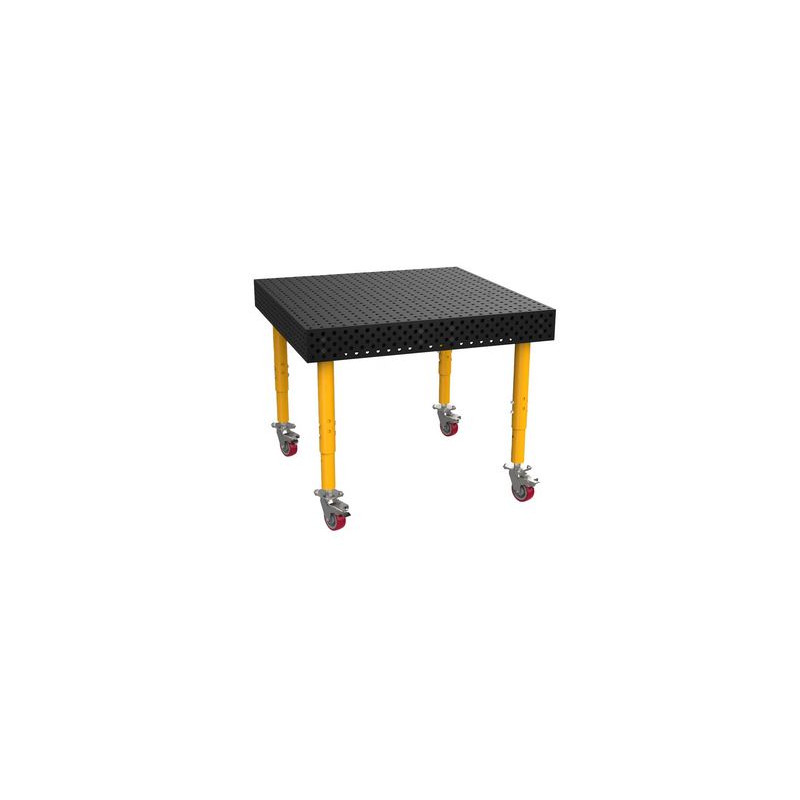

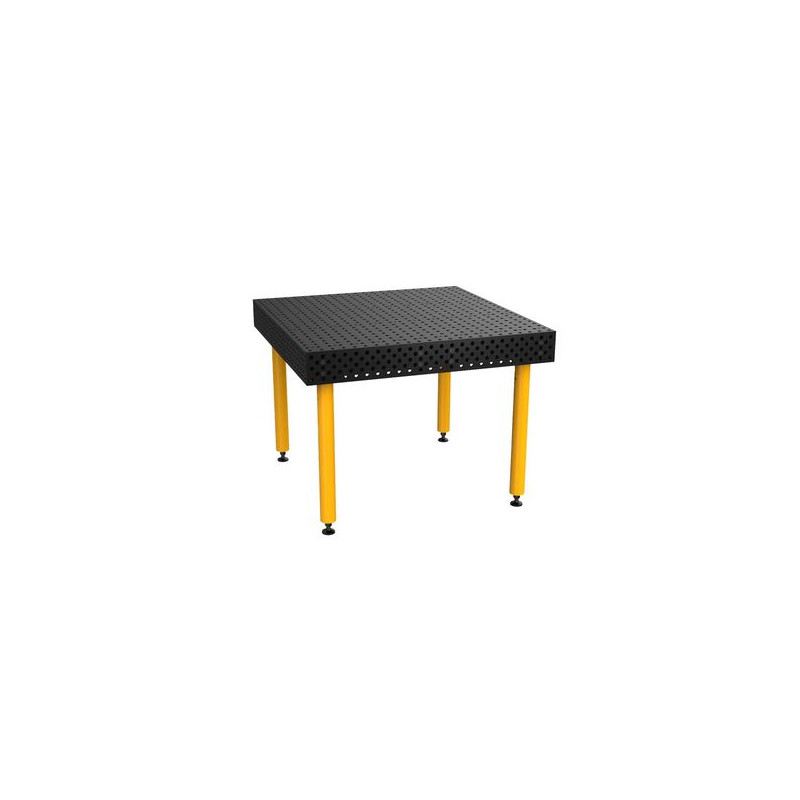

脚のバージョン
 |
 |
 |
 |
| 直径 - 76 mm 高さ - 617 mm ネジ山 - M20 1脚あたりの耐荷重 - 680 kg |
直径 - 76 mm 高さ - 767 mm ネジ山 - M20 1 脚あたりの耐荷重 - 680 kg |
直径 - 76 mm 高さ - 565-819 mm ネジ山 - M20 1 脚あたりの耐荷重 - 680 kg |
直径 - 76 mm 高さ - 685-939 mm ネジ山 - M20 脚当たりの耐荷重 - 300 kg |
価格は、長さ767 mmの脚を装備したテーブルに適用されます。
その他の脚仕様のテーブルをお求めの場合は、shop@enesmagnets.plまでメールでお問い合わせください。
| 天板サイズ [mm］ | 脚の長さ [mm］ | テーブル面の高さ [mm］ | 脚あたりの耐荷重 [kg］ | 総重量 [kg］ |
| 1200 x 1200 | 617 | 767 | 680 | 337 |
| 1200 x 1200 | 767 | 917 | 680 | 341 |
| 天板サイズ [mm］ | 脚の長さ [mm］ | テーブル面高さ [mm］ | 1脚あたりの耐荷重 [kg］ | 総重量 [kg］ |
| 1200 x 1200 | 565-819 | 715 ~ 969 | 680 | 345 |
| 天板サイズ [mm］ | 脚の長さ [mm］ | テーブル面高さ [mm］ | 1脚あたりの耐荷重 [kg］ | 総重量 [kg］ |
| 1200 x 1200 | 685-939 | 835 ~ 1090 | 300 | 360 |
TM601212FP-A1
