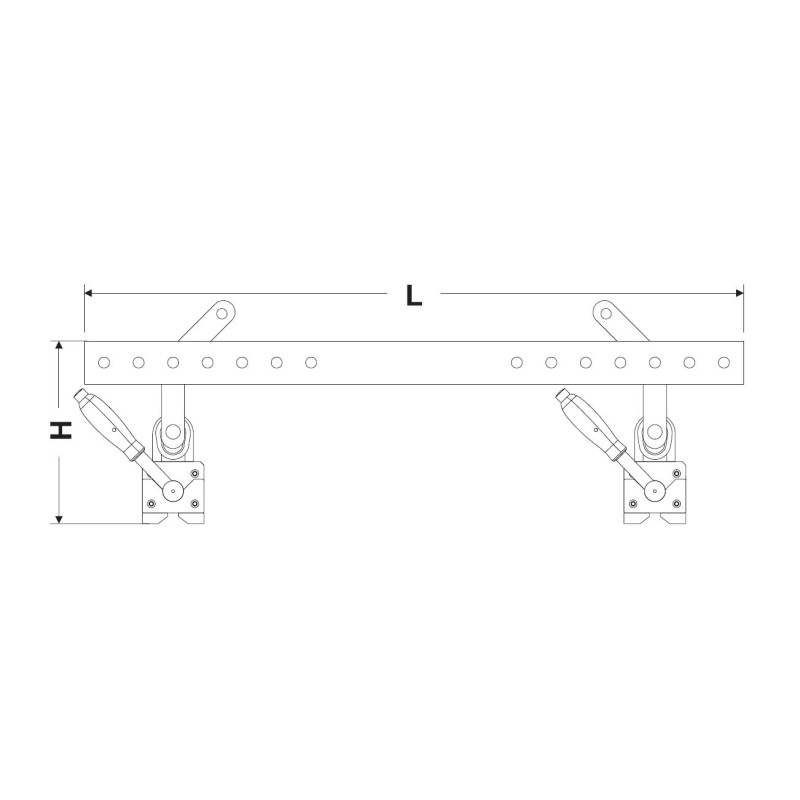

Lengde
1600 [mm]
Høyde
360 [mm]
Maksimal løftekapasitet
1400 [kg]
Vekt
86 [kg]
Tykkelsen på det løftede elementet hvor løftekapasiteten er 100 %.
20 mm
Avstand mellom løftemagnetene
338-1388 mm
Ytelsesparametere

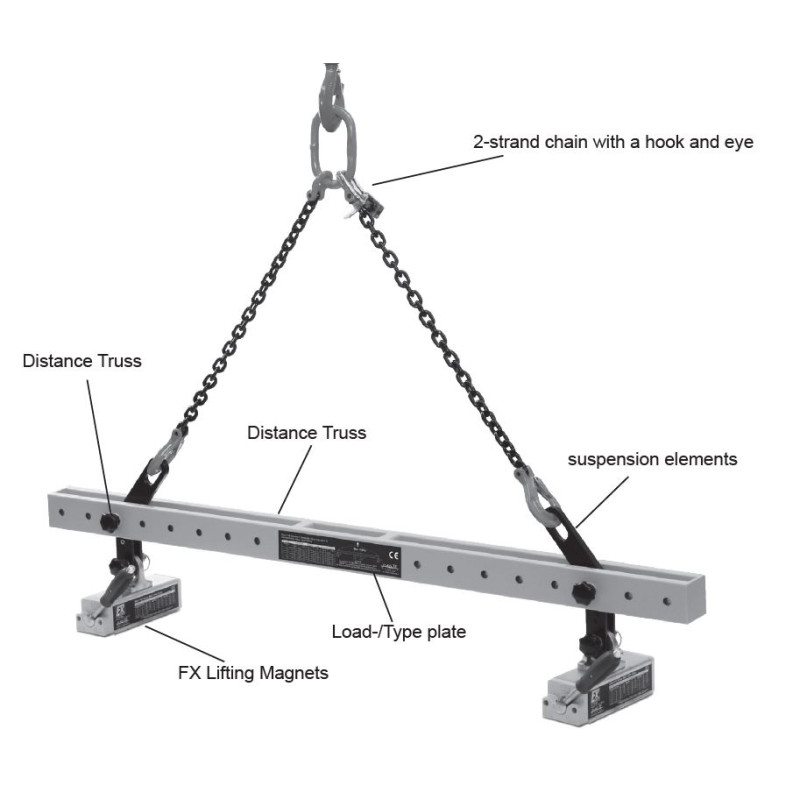

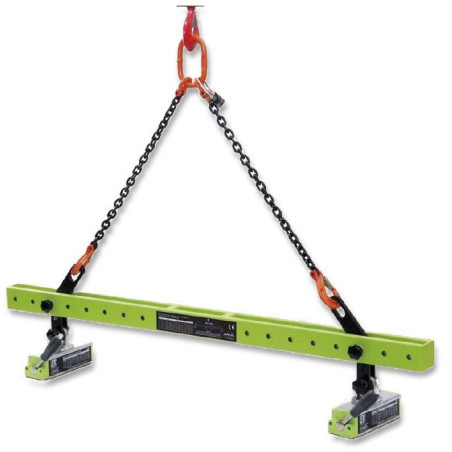

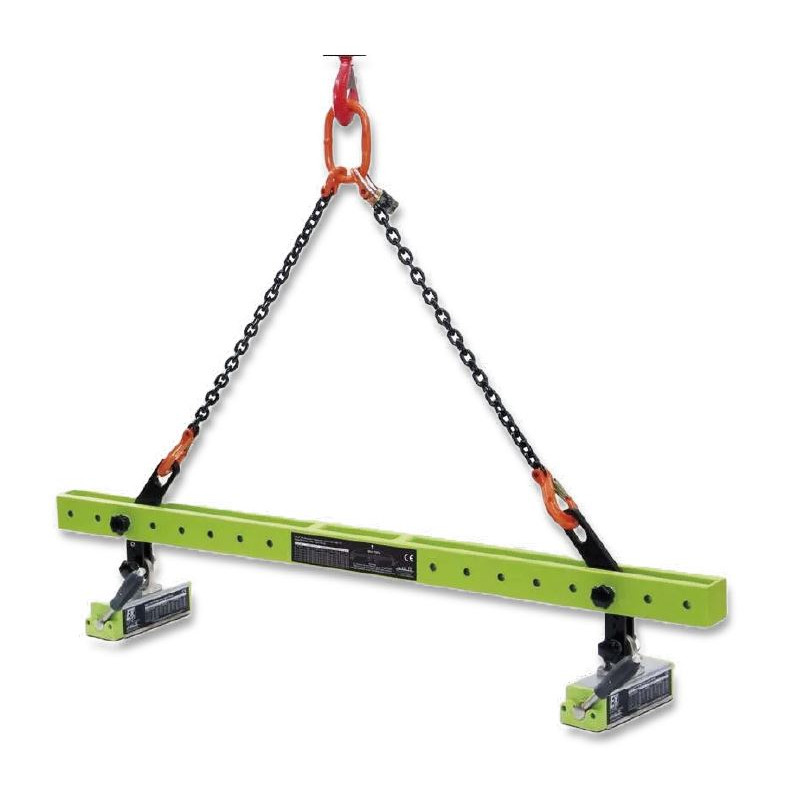

Magnetisk kryssholder FX-LT 1400
Den magnetiske traversholderen FX-LT 1400, som bruker to FX-VV800 løftemagneter, lar deg løfte og transportere nesten hva som helst. Dette er spesielt nyttig for gjenstander med et sentralt hull, hvor bruk av en enkelt løftemagnet kan være farlig fordi tyngdepunktet forskyves. FX-LT-holderen er også ypperlig for transport av lengre gjenstander. Bruk av to løftemagneter i FX-serien og justerbar avstand hindrer gjenstandene i å bøye seg under transport. Det er også bedre å bruke to løftemagneter med lavere total løftekapasitet enn én, fordi tykkelsen på gjenstanden påvirker den faktiske løftekapasiteten. Løftemagnetene kan settes sammen og tas fra hverandre enkelt, slik at de også kan brukes hver for seg, for eksempel til å håndtere mindre deler. Stålkryssbjelken er fullstendig dekket av pulverlakk.
Ikke bruk systemene til å løfte laster som er tyngre enn løftemagnetenes nominelle løftekapasitet.
Magnetiske løftemagneter (heiser) er magnetiske kretser laget av permanente magneter. De brukes til å løfte og flytte tunge jern- og magnetiske stålelementer. Disse enhetene krever ingen ekstern eller intern strømforsyning. Magnetfeltet slås på og av ved å bevege en manuell spak. Magnetfeltet til løftemagnetene genereres av den nyeste generasjonen sintret neodymmagneter. Til tross for sin lille størrelse og relativt lave vekt, er de svært praktiske og enkle å bruke. De brukes på stålverk, fabrikker, lager, verksteder, havner og overalt hvor de kan være nyttige for å flytte plater, profiler, stenger og andre store jernelementer.
Den faktiske løftekapasiteten til FX-LT avhenger av følgende faktorer:
- typen FX-løftemagneter som brukes
- tykkelsen og formen på de løftede elementene
- for hver løftemagnet er løftekapasiteten spesifisert i forhold til tykkelsen på de løftede elementene.
Elementer som er for tynne kan bli svakt tiltrukket fordi løftemagnetens magnetfelt ikke utnyttes fullt ut. Svært tynn metallplate blir mettet av bare en liten del av magnetfeltet, og den resterende delen av magnetfeltet trenger utover metallplaten og inn i omgivelsene, uten å bli utnyttet. I dette tilfellet er løftemagnetens magnetiske krets ikke optimalt lukket. I tillegg bøyes tynne elementer, og deres kontaktflate med magneten blir lineær, noe som raskt reduserer løftekraften. Den beste løfteytelsen oppnås med tilstrekkelig tykke elementer som lukker den magnetiske kretsen riktig og utnytter hele magnetens magnetfelt.
Tabellen nedenfor viser den optimale ståltykkelsen (der løftekapasiteten er 100 %).
| Tykkelsen på det løftede elementet der FX-LT 1400 har en løftekapasitet på 100 % | 20 mm |
- Luftspalte mellom løftemagnetens overflate og det løftede elementet.
Løftekapasiteten avhenger av luftspalten mellom løftemagnetens polstykker (fot) og det løftede elementet. Hvis overflateruhet Ra på lasten er mindre enn 6,3 μm, vil det ikke være noen luftspalte ved løftemagnetens overflate, og løftekapasiteten vil ikke reduseres. Dette er tilfelle for svært rene, flate og polerte overflater. Hvis overflateruhet Ra på løftede materialer er større enn 6,3 μm, bør avstanden mellom løftemagneten og det løftede elementet tas i betraktning.
For rustne overflater etter valsing kan det antas et gap i området (0,1-0,3 mm), mens for ujevne porøse overflater er gapet estimert til å være i området (0,3-0,5 mm).
- type stål som løftes
(jo høyere jerninnhold, jo større løftekapasitet: løftekapasitetskoeffisienten for lavkarbonstål er 1,00; for høykarbonstål - 0,90; for lavlegert stål - 0,75; for støpejern 0,50).
Ulike ferromagnetiske materialer interagerer med magneter på forskjellige måter (de har forskjellige magnetiske egenskaper). Noen tiltrekkes sterkere, mens andre tiltrekkes mindre sterkt. Dette avhenger av materialets struktur og kjemiske sammensetning. For eksempel tiltrekkes rent jern (Armco) sterkere enn karbonstål, og karbonstål tiltrekkes sterkere enn støpejern.

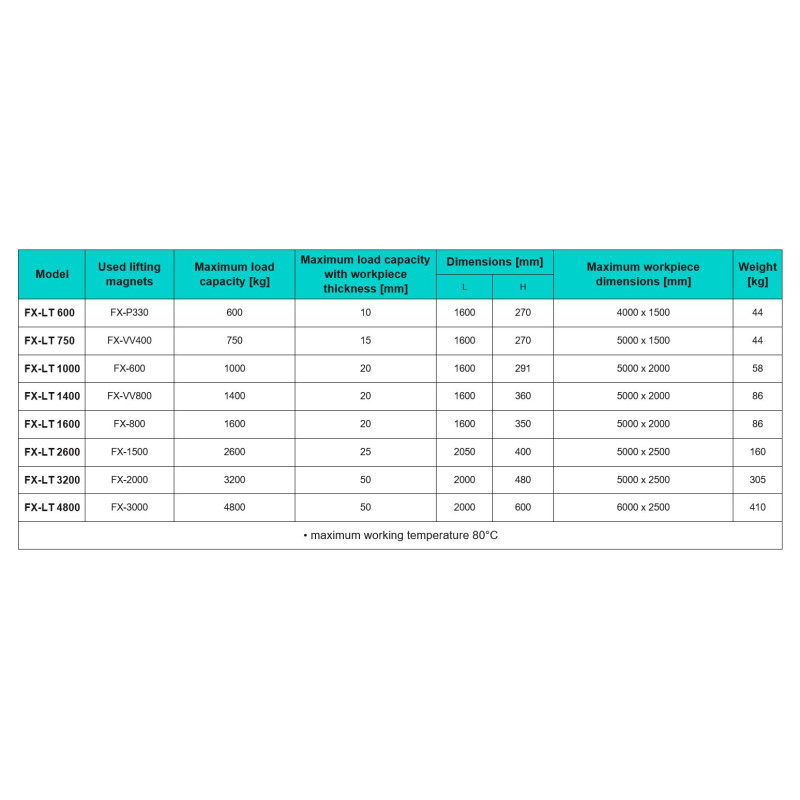

| Type | Nominell løftekapasitet [kg] | Tillatt lastekapasitet for materialet * [kg] | |||
| Lavkarbonstål 100 % | Høykarbonstål 90 % | Lavlegert stål 75 % |
Støpejern 50 %
|
||
| FX-LT 1400 | 1400 | 1400 | 1260 | 1050 | 700 |
*) Dette vil være den tillatte lastekapasiteten for et element laget av et gitt materiale, hvis den ikke reduseres av andre faktorer (tykkelse, overflatekvalitet, form).
- Temperatur
Omgivelsestemperatur og temperaturen på det løftede elementet (må ikke overstige 80 °C).
I løftemagneter er sintret neodymmagneter kilden til magnetfeltet. For neodymmagneter er temperaturkoeffisienten for remanensinduksjon Br omtrent -0,12 %/o[C] og temperaturkoeffisienten for koersivitet er -0,6 %/o[C]. Negative temperaturkoeffisienter betyr at ved temperaturer over romtemperatur er neodymmagneter litt «svakere».
Magnetiske løfteinnretninger er ikke en kilde til støy.
Hvert FX-LT-magnetisk system vi monterer:
- 5 års garanti,
- rapport om måling av lastekapasitet,
- brukerhåndbok,
- brukerhåndbok for hurtig/arbeidsstasjon.
Vi tilbyr:
- rådgivning,
- service,
- reservedeler,
- årlige inspeksjoner og lastekapasitetstester av løftemagneter, bekreftet med sertifikat.
