Vekt
689 [kg]
Ytelsesparametere
Sveisebord Alpha 16, 2400 x 1200 mm Stronghandtools
Vi presenterer Alpha-serien med sveisebord fra Strong Hand Tools. Disse bordene har en svært holdbar konstruksjon og er produsert med presisjonshåndverk. Alpha-serien består av panelsystemer kombinert med patenterte, vendbare og utskiftbare topp- og sideplater, noe som gjør dem mer allsidige.
Det eneste modulære sveisebordet med svært høy styrke og justerbare, selvposisjonerende, vendbare bordplater. Det gir ubegrensede muligheter for å feste elementer for sveising og maskinering. Nøyaktig innstilling, posisjonering og festing av elementer sikrer høyere kvalitet og bekvemmelighet ved sveising.
Alpha 16-serien sveiseplater ble designet som svar på kundenes etterspørsel etter en rimelig, holdbar, metrisk sveiseplate. Alpha 16-serien har 5 sider med hull med en diameter på 16 mm, noe som gir større allsidighet og utvidbarhet enn noensinne. Den oppfyller bransjeledende krav til flathet, vinkelretthet og dimensjonsnøyaktighet.
Funksjoner ved Alpha 16-bord
 |

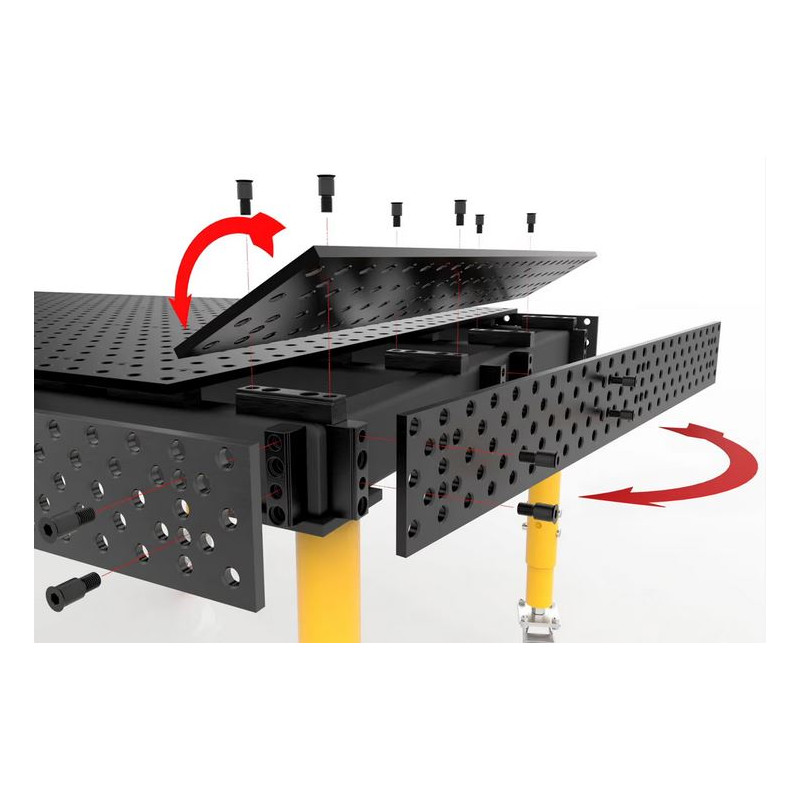

REVERSIBLE selvlokaliserende topp- og sideplater
Alle BuildPro-sveisebord har presisjonsbearbeidede selvlokaliserende stålplater og reversible toppplater. Dette gjør at hver bordplate kan fjernes og snus 180 grader for å eksponere en ny arbeidsflate hvis oversiden er skadet eller slitt.
|
 |
Alpha-bordets nøyaktighet
Bordets flathet: 0,3 mm / 1000 mm
Hullavstand: 50 mm
Hulldiameter: 16 mm
Platetykkelse: 12 mm
|
 |

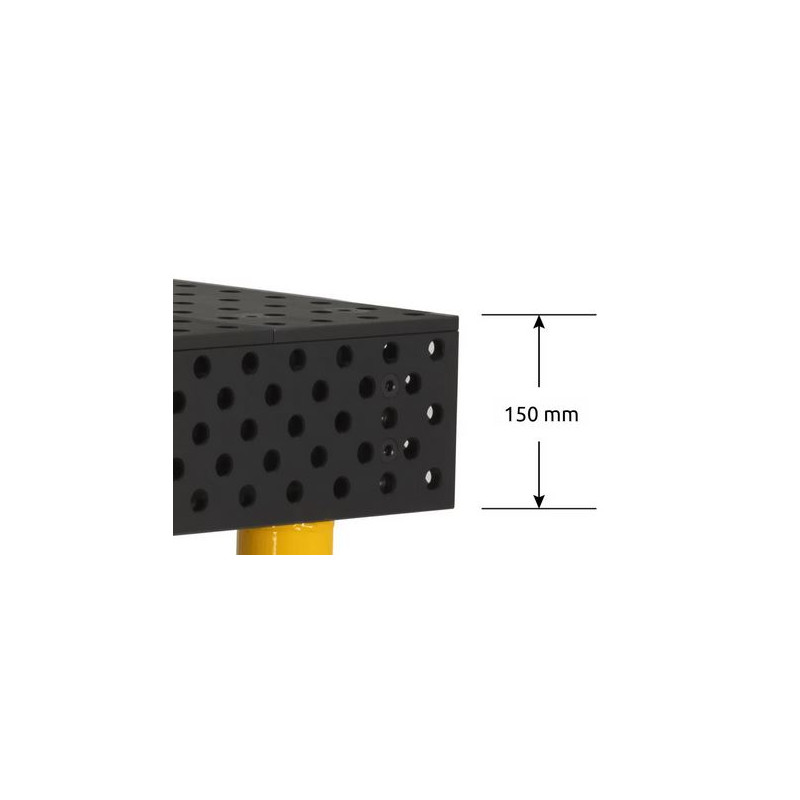

Alpha-bordplatesidehøyde
De nye femsidige bordene har en 138 mm sideplate kombinert med toppplaten for å skape en høyde på 150 mm. Alpha-bordets sideplater har et utvidet mønster med 5 borehull for økt presisjon og justerbarhet.
|
 |

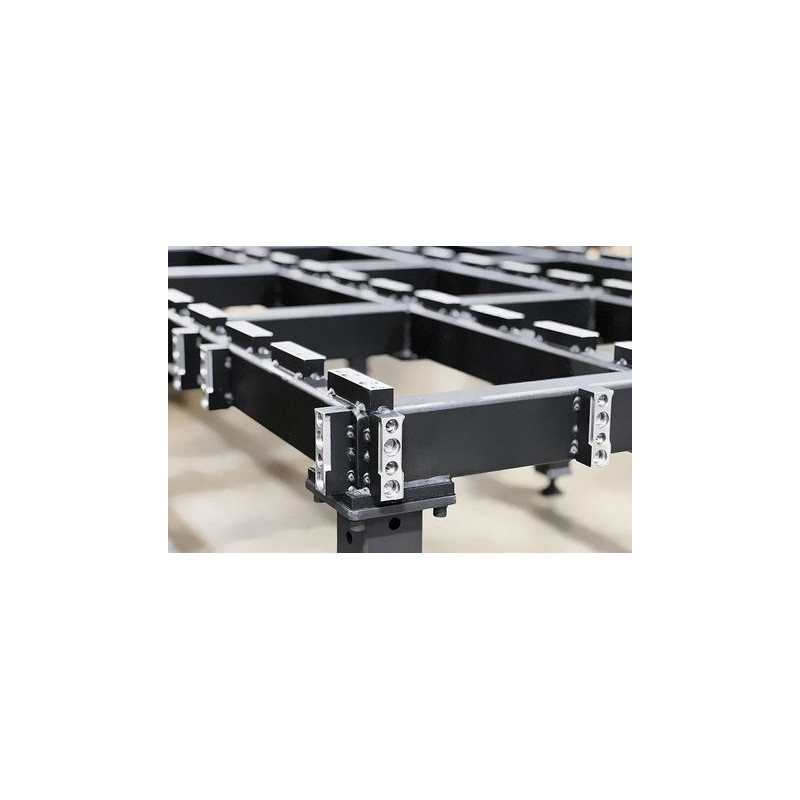

Detaljer om montering av sideplater
Sideplatene bruker også et selvlokaliserende foringssystem.
|
 |

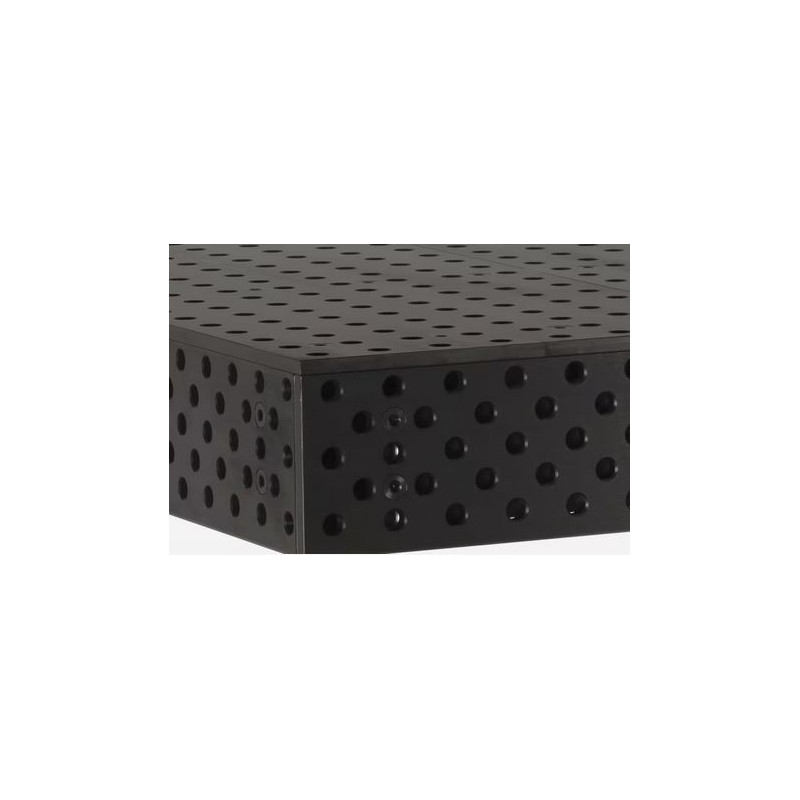

Nitrert (varmebehandlet) bordplate
Alle topp- og sideplater på Alpha-bordet er konstruert av varmebehandlet stål, herdet til 58-62 HRC (topp) / 50-55 HRC (side), og ferdigbehandlet med et nitrittbelegg med en overflatedybde på 0,01 - 0,02 mm.
|
 |

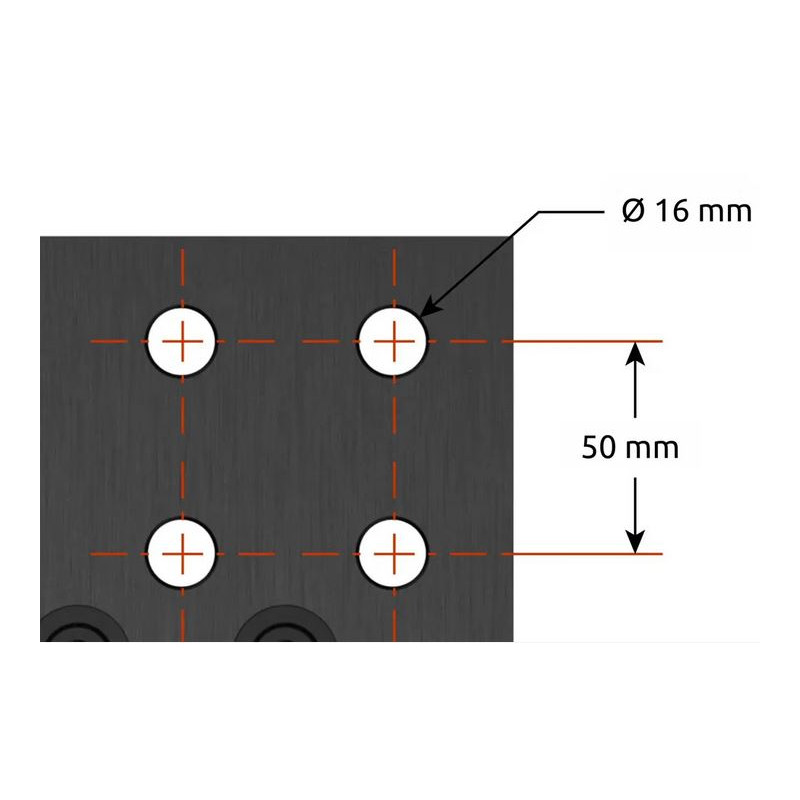

Hullsystem
Hulldiameter: 16 +0,20/-0 mm
Hullavstand: 50 ±0,050 mm
Stor avfasning på toppen for enkel innsetting.
Fase også nederst for å maksimere skruens klemkraft.
|
Tabellnøyaktighet
| Hulldiameter: | 16 mm |
| Hullavstand: | 50 mm |
| Bordets flathet: | ±0,125 mm per 600 x 600 mm |
| Platedybde: | 12 ±0,12 mm |
| Bordplatefinish: | Nitrert (varmebehandlet) |
| Overflatehardhet: | 58-62 HRC |
| Friksjonskoeffisient: | 0,37 |
| Toppplate | Sideplate |
| Materiale: P20 | Materiale: Q345B |
| Hardhet: 58-62 HRC | Hardhet: 50-55 HRC |
Benversjoner
 |
 |
 |
 |
| Diameter – 76 mm Høyde – 617 mm Gjenger – M20 Kapasitet per ben – 680 kg |

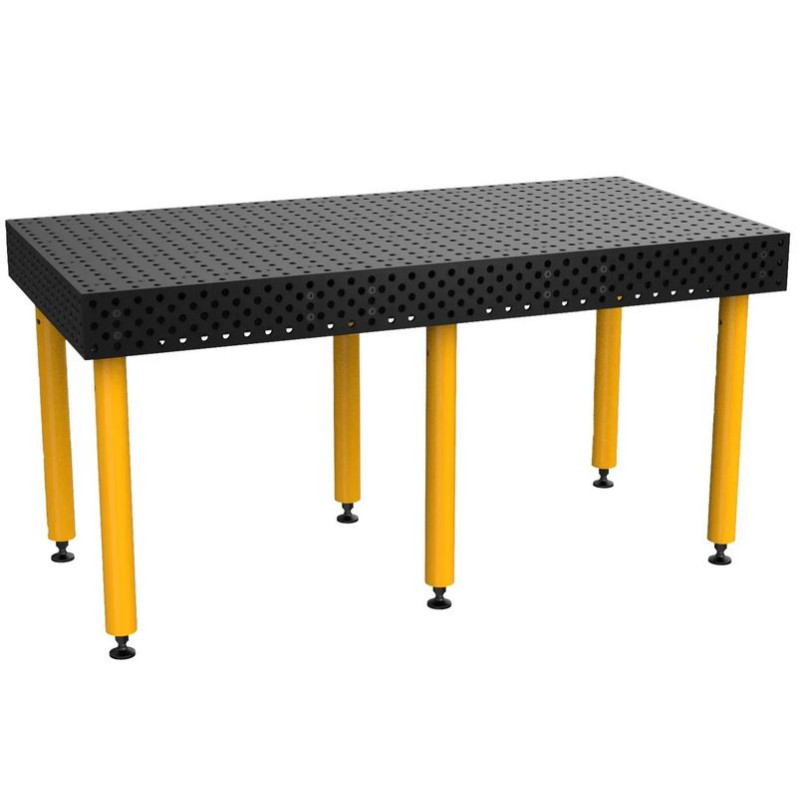

Diameter – 76 mm Høyde – 767 mm Gjenger – M20 Kapasitet per ben – 680 kg |

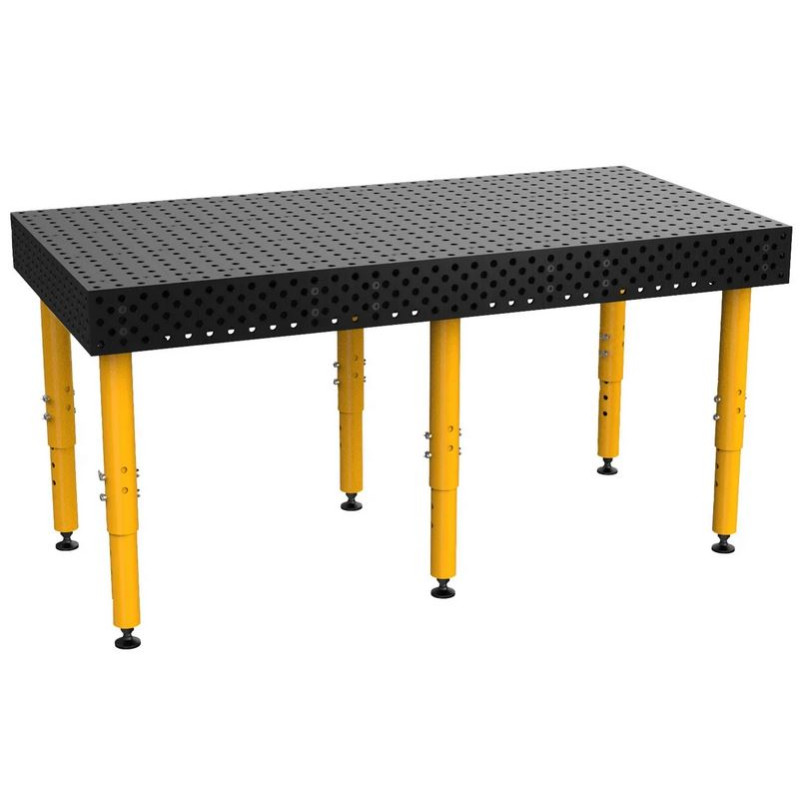

Diameter – 76 mm Høyde – 565–819 mm Gjenger – M20 Kapasitet per ben – 680 kg |

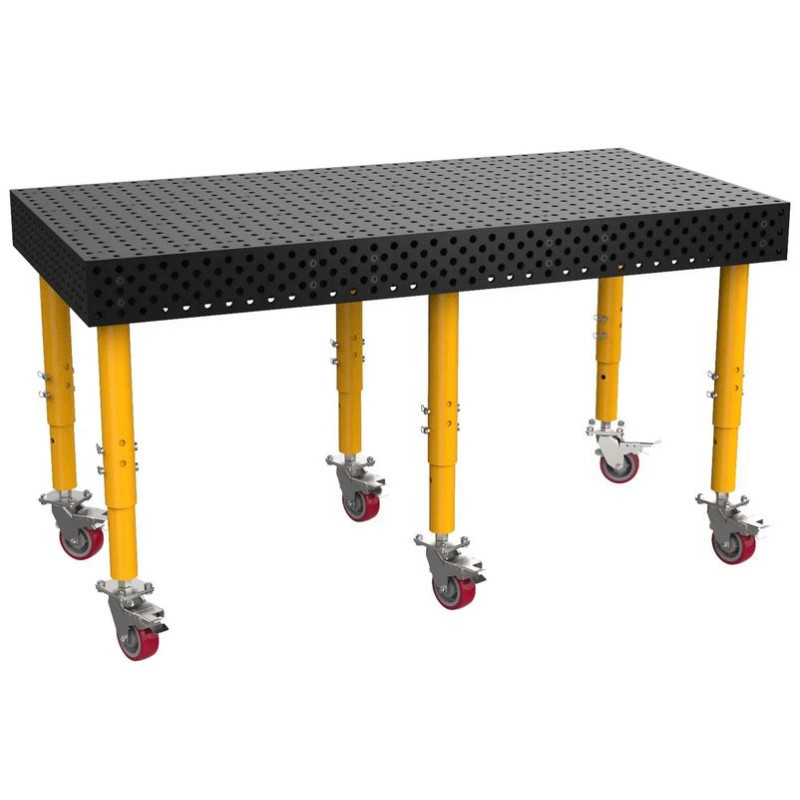

Diameter – 76 mm Høyde – 685–939 mm Gjenger – M20 Kapasitet per ben – 300 kg |
Prisen gjelder for et bord utstyrt med 767 mm lange ben.
For å kjøpe et bord med andre benversjoner, vennligst kontakt oss via e-post på shop@enesmagnets.pl
| Bordplate størrelse [mm] | Benlengde [mm] | Bordflatehøyde [mm] | Kapasitet per ben [kg] | Bruttovekt [kg] |
| 2400 x 1200 | 617 | 767 | 680 | 683 |
| 2400 x 1200 | 767 | 917 | 680 | 689 |
| Bordplate størrelse [mm] | Benlengde [mm] | Bordflatehøyde [mm] | Kapasitet per ben [kg] | Bruttovekt [kg] |
| 2400 x 1200 | 565-819 | 715 ~ 969 | 680 | 695 |
| Bordplate størrelse [mm] | Benlengde [mm] | Bordflatehøyde [mm] | Kapasitet per ben [kg] | Bruttovekt [kg] |
| 2400 x 1200 | 685-939 | 835 ~ 1090 | 30 | 718 |
TM602412FP-A1
3 Produkter
Spesifikke referanser
Leveringstid: 10-14 virkedager
