Beskrivelse

Vekt: 925 [kg]

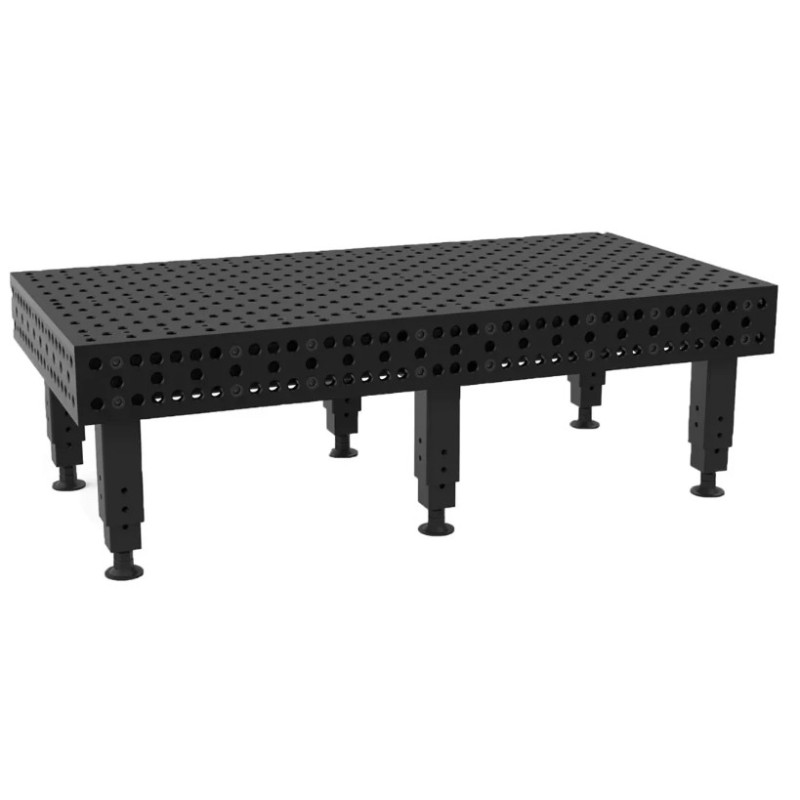

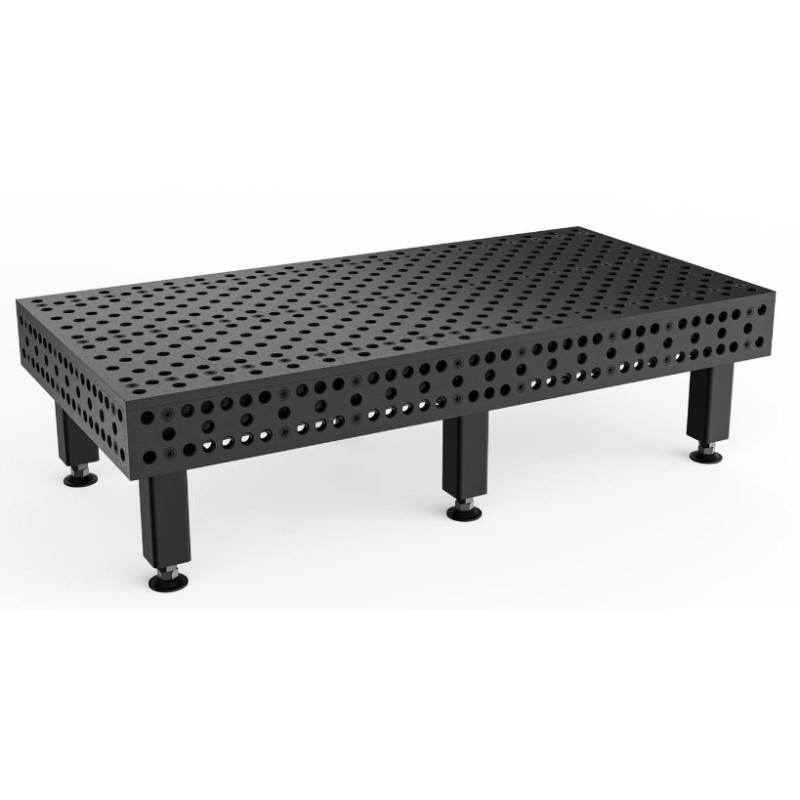

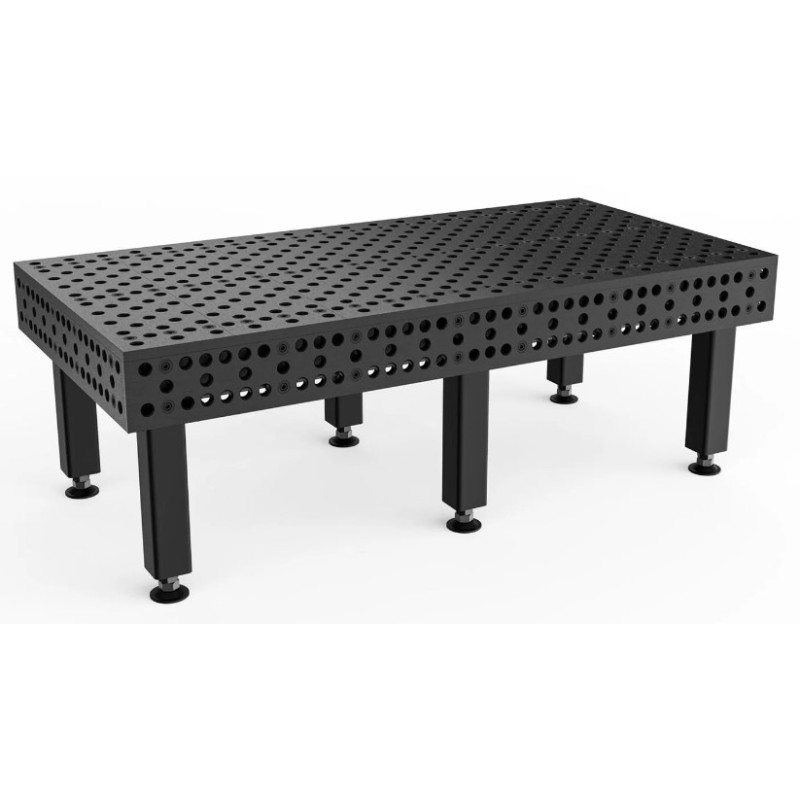

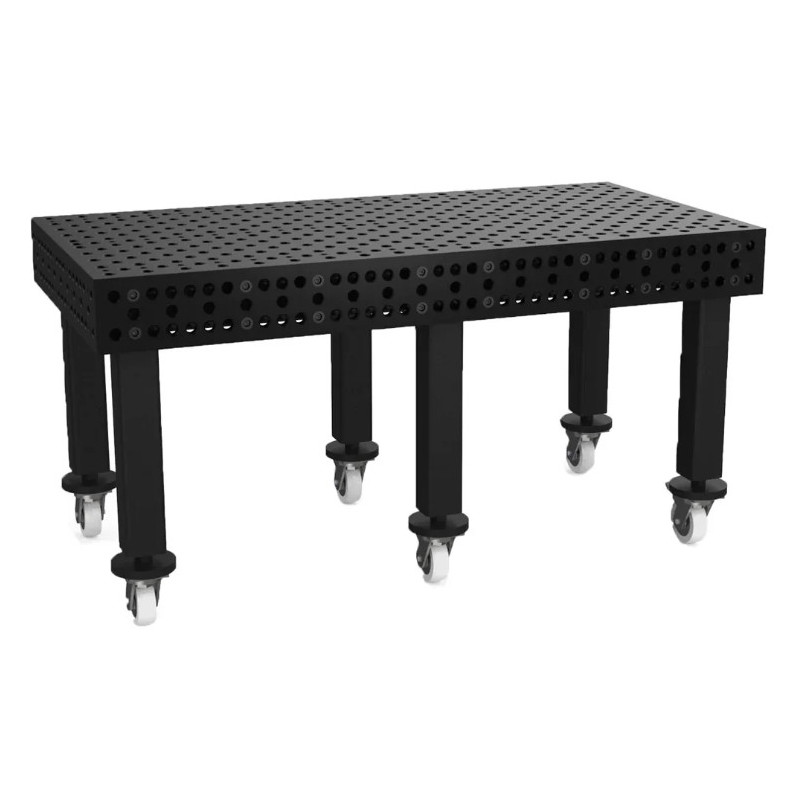

Sveisebord Alpha 28, 2000 x 1000 mm Stronghandtools

Vi presenterer Alpha-serien med sveisebord fra Strong Hand Tools. Disse bordene har en svært holdbar konstruksjon og er produsert med presisjonshåndverk.

Alpha-serien består av panelsystemer kombinert med patenterte, vendbare og utskiftbare topp- og sideplater, noe som gjør dem mer allsidige.

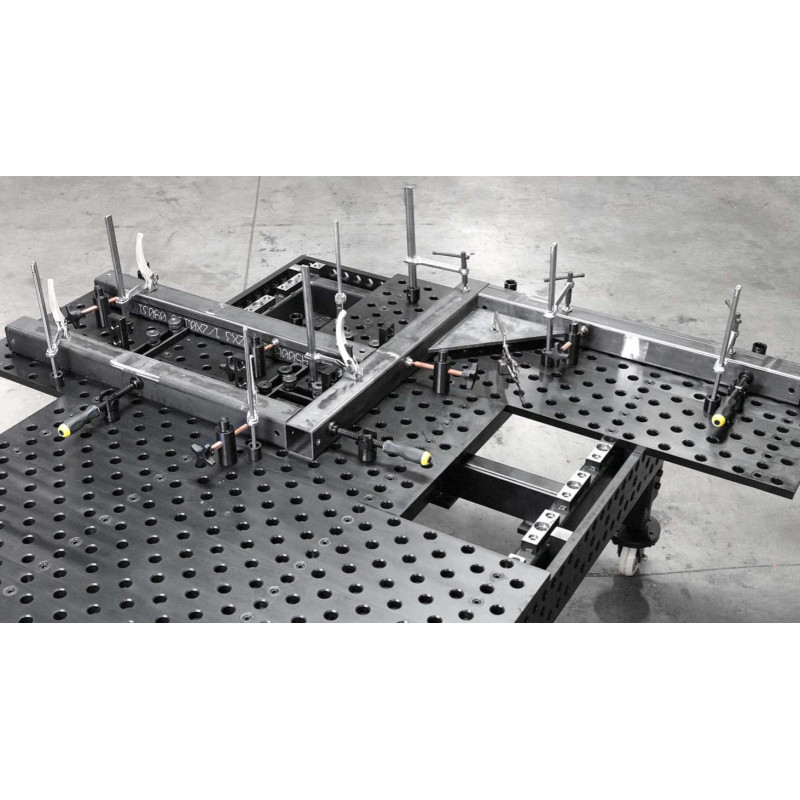

Det eneste modulære sveisebordet med svært høy styrke og justerbare, selvposisjonerende, vendbare bordplater. Det gir ubegrensede muligheter for å feste elementer for sveising og maskinering. Nøyaktig justering, posisjonering og festing av elementer sikrer høyere kvalitet og bekvemmelighet ved sveising.

Sveisebordene i Alpha 28-serien ble designet som svar på kundenes etterspørsel etter et rimelig, holdbart, metrisk sveisebord. Alpha 28-serien har 5 sider utstyrt med hull med en diameter på 28 mm, noe som gir større allsidighet og utvidbarhet enn noensinne. Den oppfyller bransjeledende krav til flathet, vinkelretthet og dimensjonsnøyaktighet.

Bordplatene er laget av slitesterkt P20 lavlegert verktøystål med en hardhet på 60,5 HRC, og deretter CNC-bearbeidet for flathet.

QPQ-nitrering gir korrosjons- og sveisesprutbestandighet, og gir utmerket ytelse og slitestyrke med en overflatehardhet på 58-62 HRC.

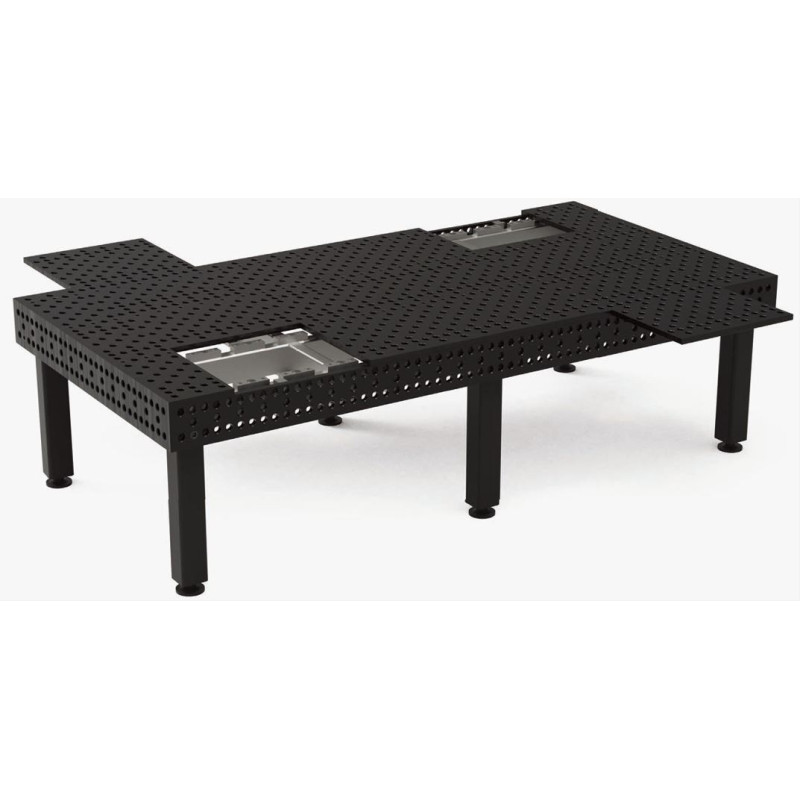

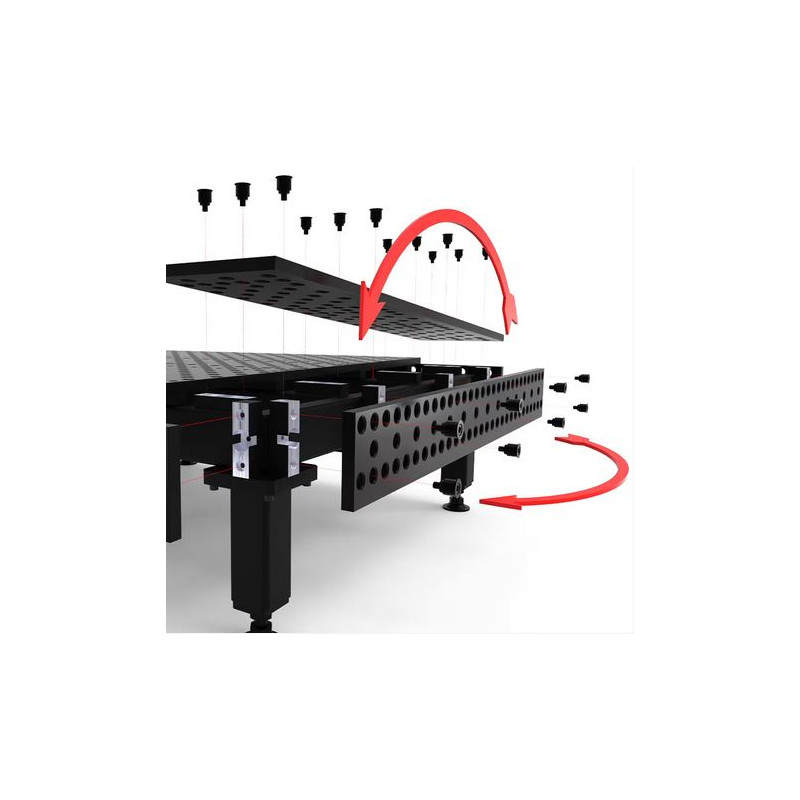

Patenterte, selvlokaliserende bordplater kan omplasseres og deretter enkelt justeres tilbake til opprinnelig posisjon. Omplasser bordplatene etter behov for å øke bredden på bordet for store eller komplekse fixturer.

Hvert ben kan belastes med opptil 2000 kg.

2X LIVSLENGDE! Platene kan vendes for å bruke begge sider, noe som dobler bordets levetid.

Funksjoner ved Alpha 28-bord

Systemboring

Hulldiameter: 28 +0,20/-0 mm

Hullavstand: 100 ±0,050 mm

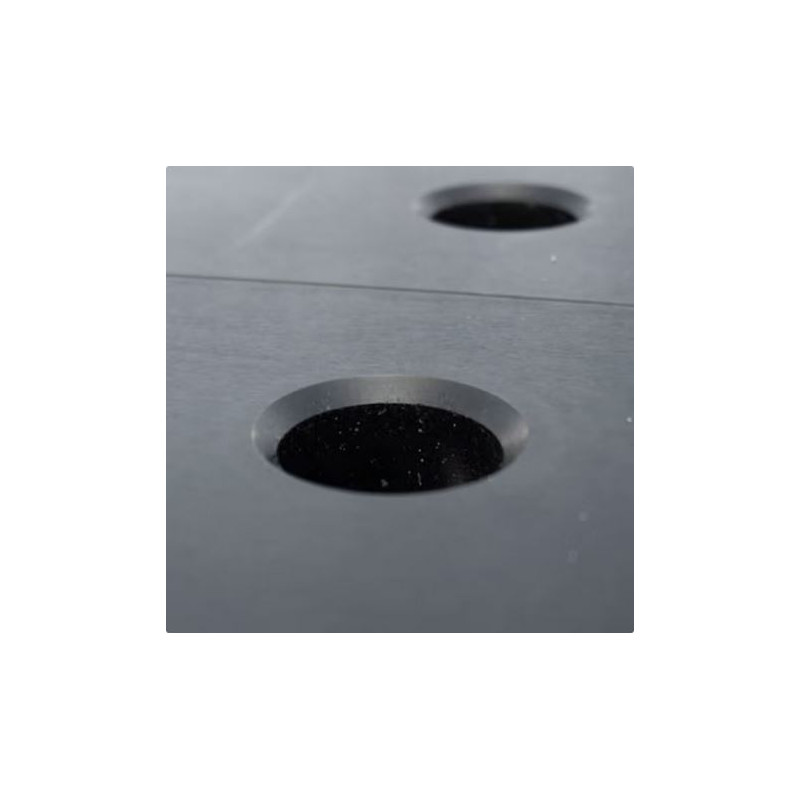

Stor avfasning på toppen for enkel innsetting. Avfasning også på undersiden for å maksimere boltens klemmekraft.

Materialtykkelse

Platedybde: 25 ±0,06 mm

Bordplatefinish: Nitrert (varmebehandlet)

Friksjonskoeffisient: 0,37

Bordflate

Bordflathet: ±0,125 mm per 600 x 600 mm

Materiale: P20

Overflatehardhet: 58-62 HRC

Hardhet på grunnmaterialet: 25,1–29,6 HRC

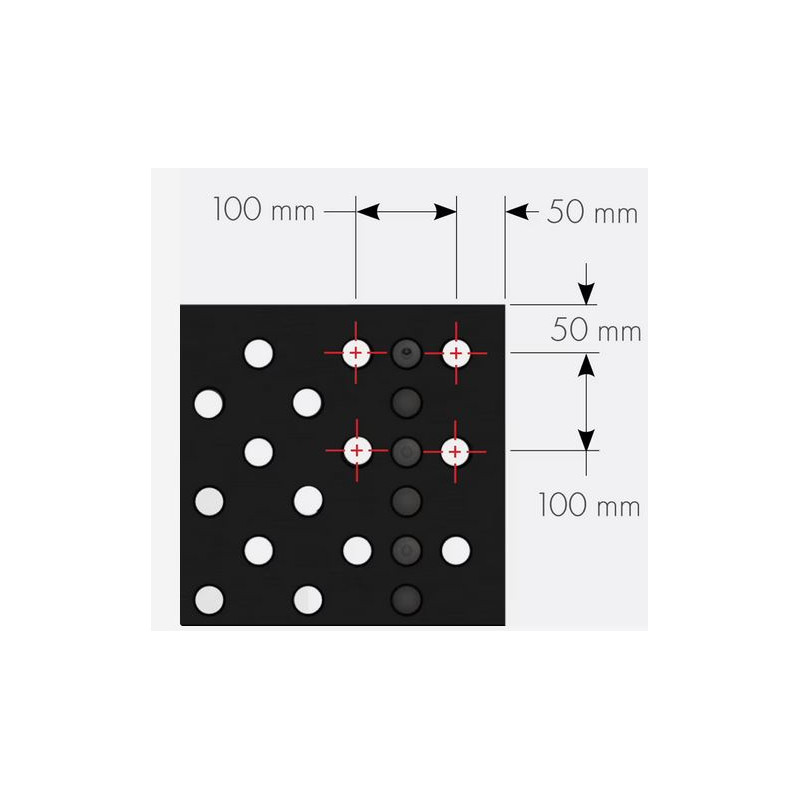

Borehullsavstand 100 mm med ekstra 100 mm rutenett forskyvet med 50 mm i x- og y-aksen, også kalt diagonalt rutenett.

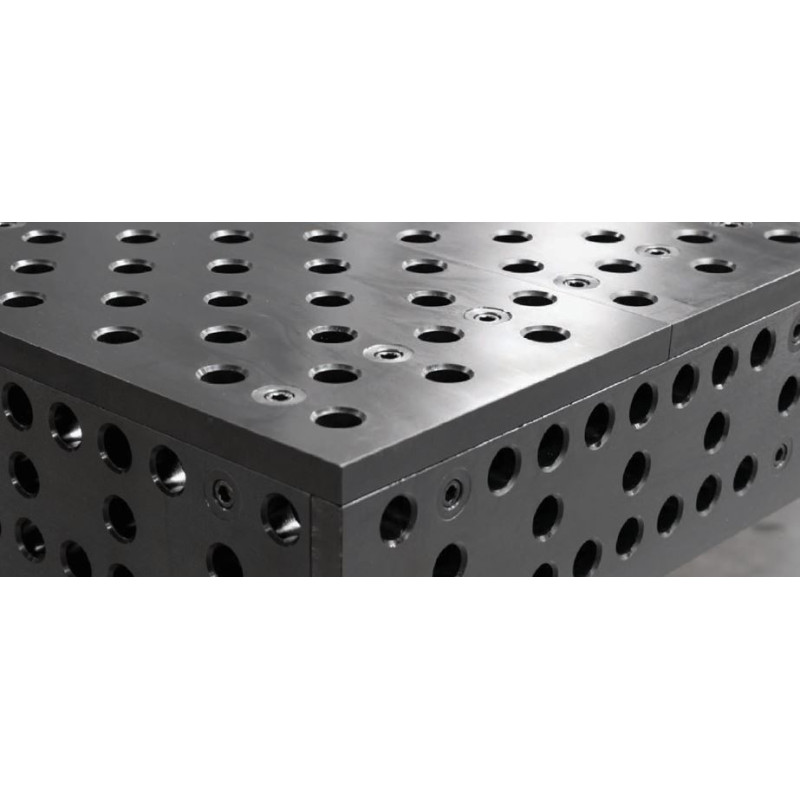

Selvposisjonerende platesystem for topp- og sideplater

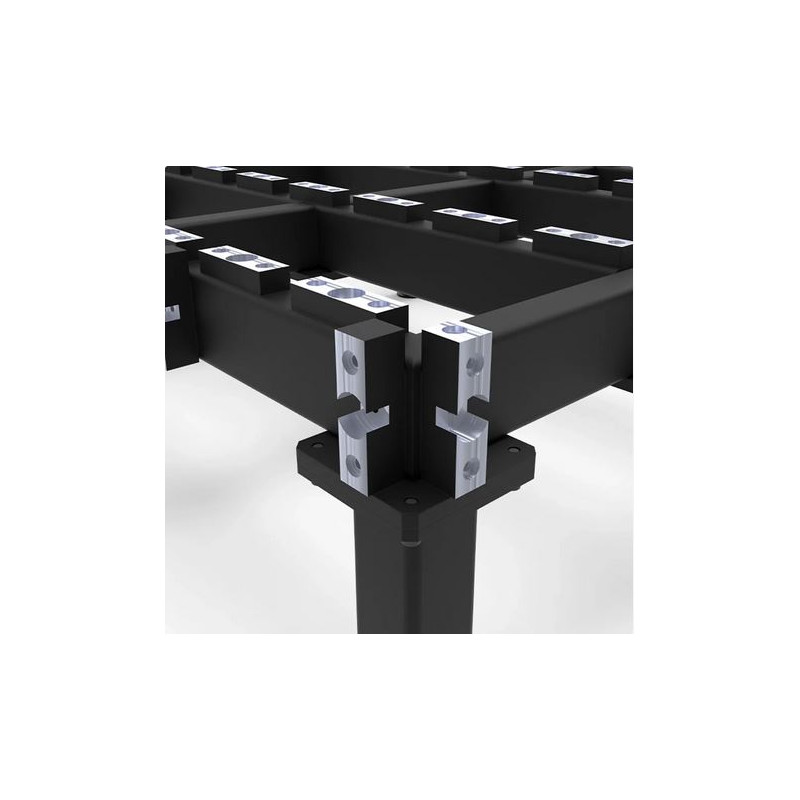

Lokaliseringstrekk i bordrammen og platen kombineres med våre lokaliseringbussinger for selvjustering.

Bordets sidepanel

Materiale: Q35B

Hardhet: 50-55 HRC

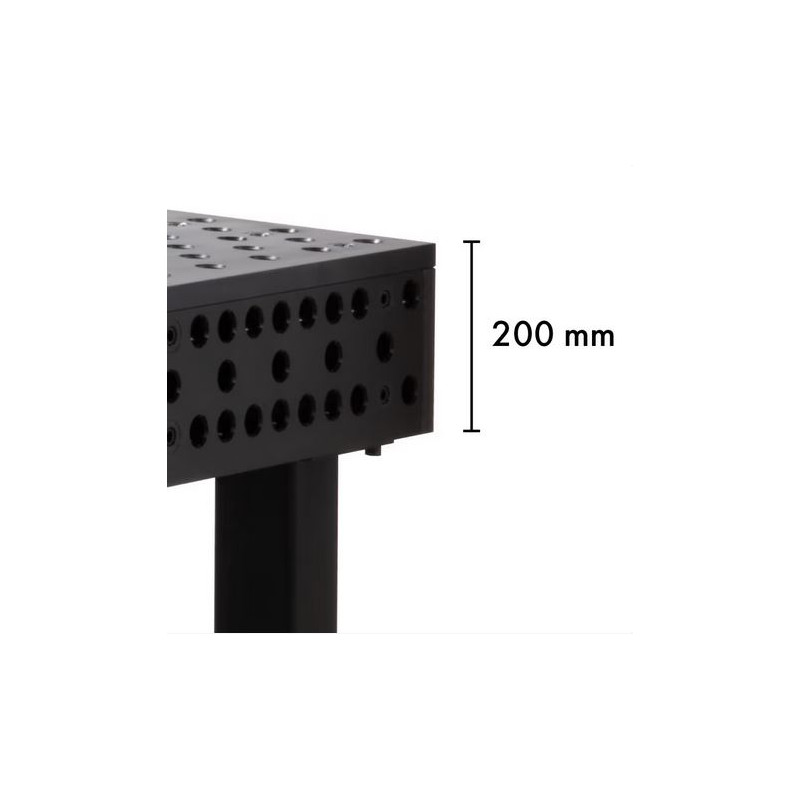

Bordplate: 200 mm høy

Platefestedetaljer for sideplater

Sideplatene bruker også et selvlokaliserende foringssystem.

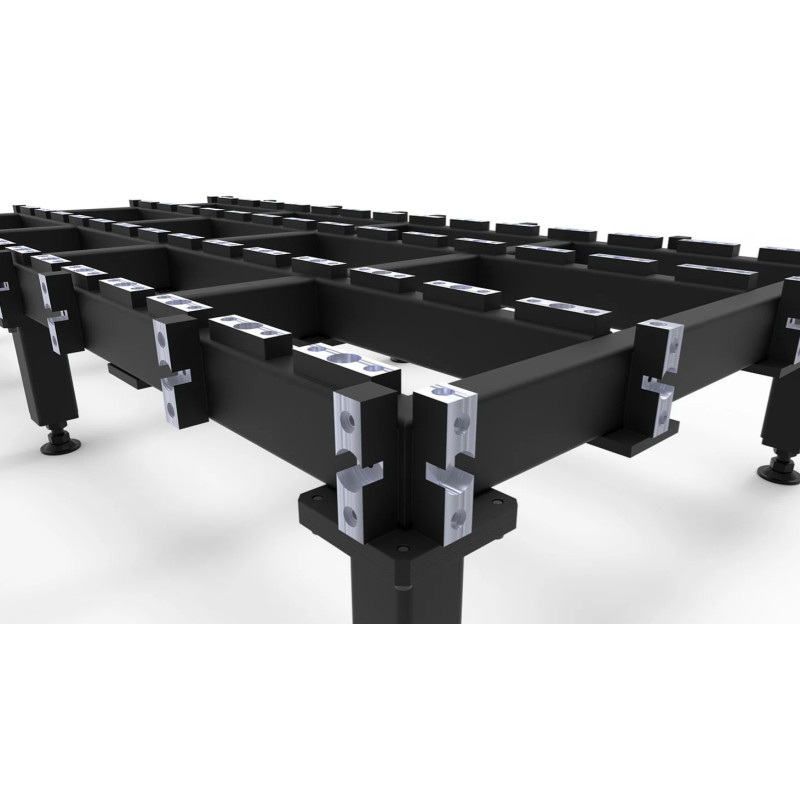

Sterkere, mer stiv ramme

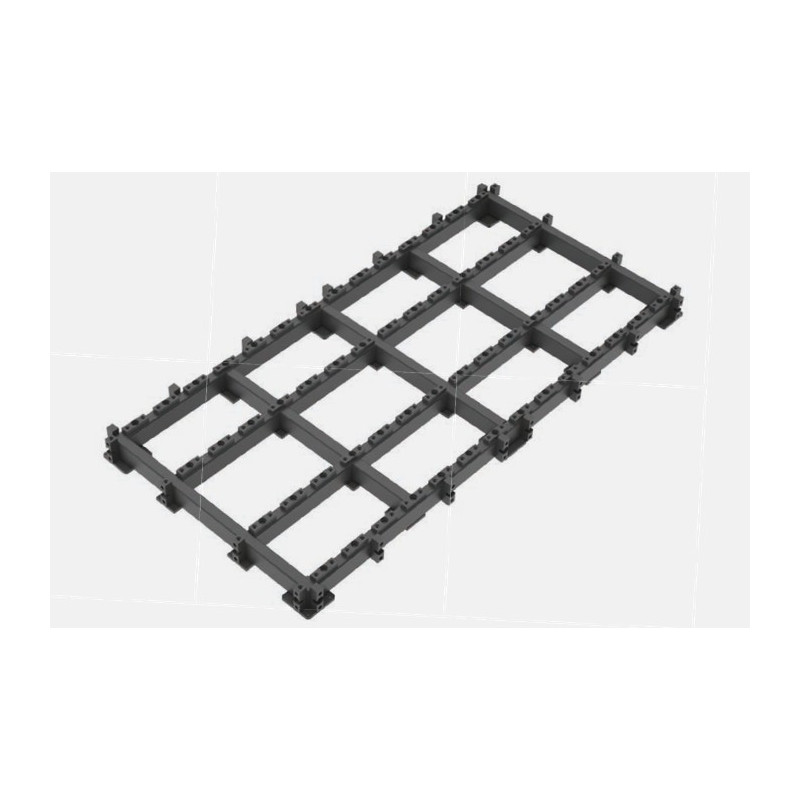

Den rørformede rammekonstruksjonen til Alpha 28-bordet gir bedre flathet og vridningsstivhet sammenlignet med rammer som er laget utelukkende av metallplater. Den stive rammen med modulære plater i Alpha 28-modellen gir mindre ujevnheter og mindre vridning sammenlignet med sveisede konstruksjoner. Sveisede konstruksjoner laget utelukkende av metallplater fører ofte til deformasjon og ujevnheter i hjørnene og i midten.


Standard sveiset metallplatekonstruksjon	Rørformet rammedesign Alpha 28

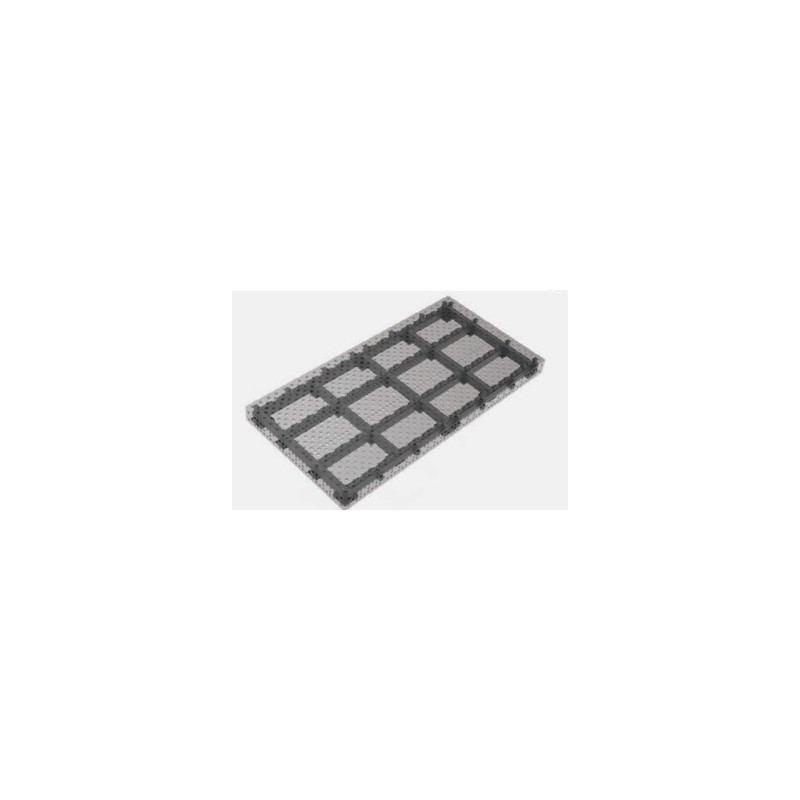

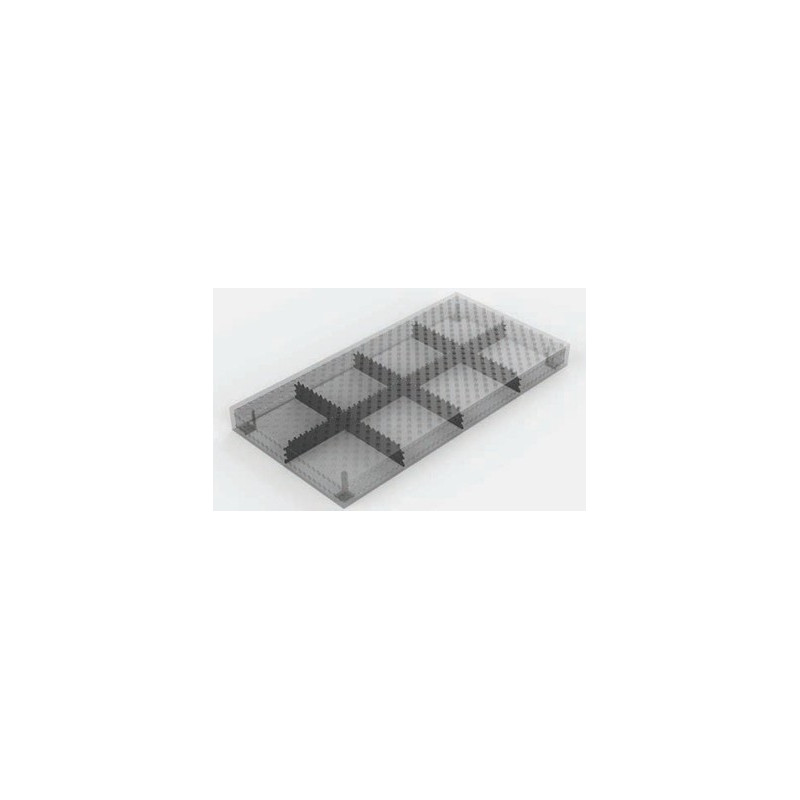

Ribber – lastekapasitet over 10 tonn

Bordnøyaktighet

Hulldiameter:	28 + 0,20/-0 mm
Hullavstand:	100 ±0,05 mm
Bordets flathet:	±0,125 mm per 600 x 600 mm
Platedybde:	25 ±0,06 mm
Bordplatefinish:	Nitrert (varmebehandlet)
Overflatehardhet:	58-62 HRC
Friksjonskoeffisient:	0,37

Toppplate	Sideplate
Materiale: P20	Materiale: Q345B
Hardhet: 58-62 HRC	Hardhet: 50-55 HRC

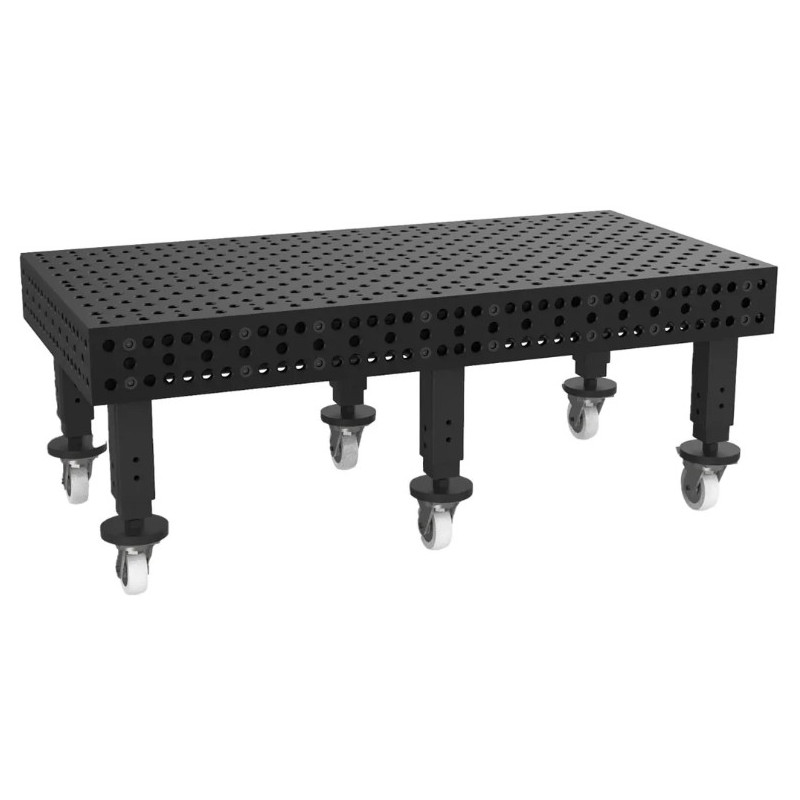

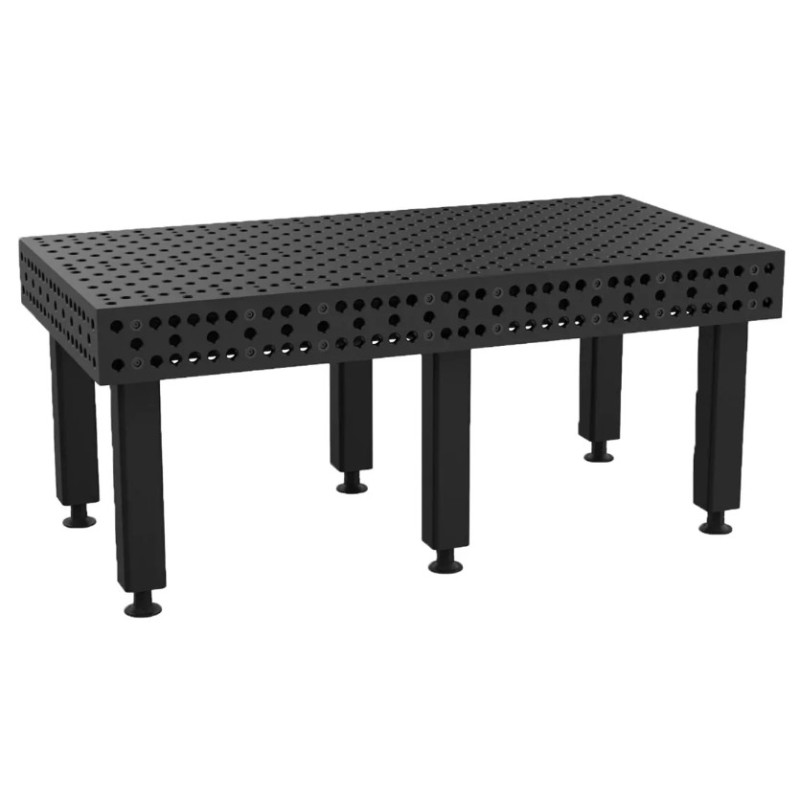

Benversjoner


Høyde – 400 mm	Høyde – 500 mm	Høyde – 650 mm	Høyde – 550–750 mm	Høyde – 650 mm	Høyde - 550-900 mm

Prisen gjelder for et bord med faste ben med en lengde på 650 mm.

For å kjøpe et bord med andre benversjoner, vennligst kontakt oss via e-post på shop@enesmagnets.pl

Rask og enkel montering av ben

Hvert ben leveres med fire M12-bolter og skiver for montering på flensene nederst på bordunderstellet.

Justerbare føtter med spindler nederst på bena gjør det mulig å justere og nivellere bordet nøyaktig.

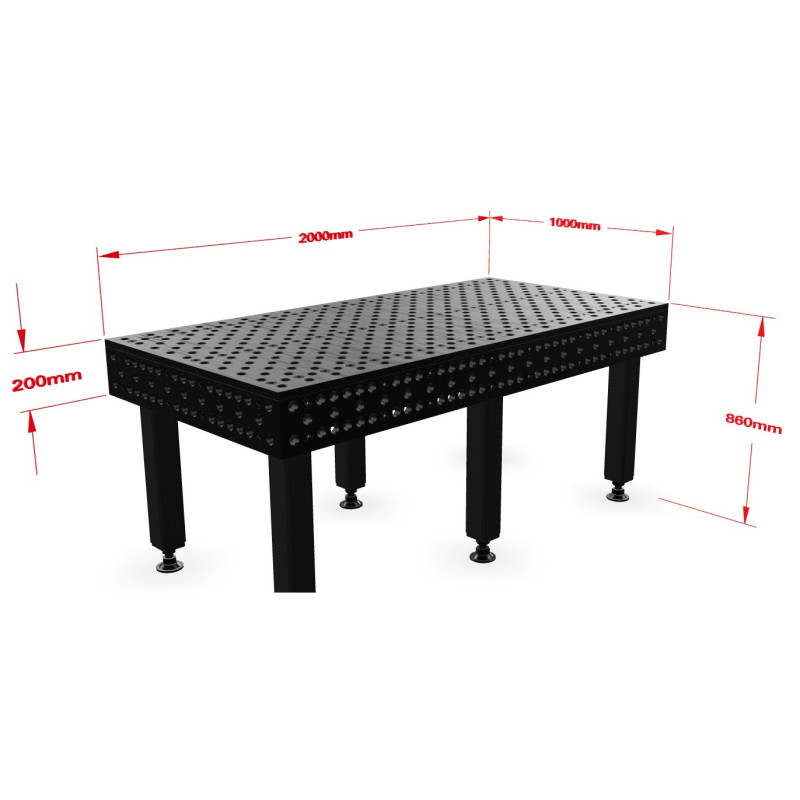

Bordplate størrelse [mm]	Benlengde [mm]	Bordflatehøyde [mm]	Kapasitet [kg]	Bruttovekt [kg]
2000 x 1000	400	600	6000	917
2000 x 1000	500	700	6000	922
2000 x 1000	650	850	6000	925
