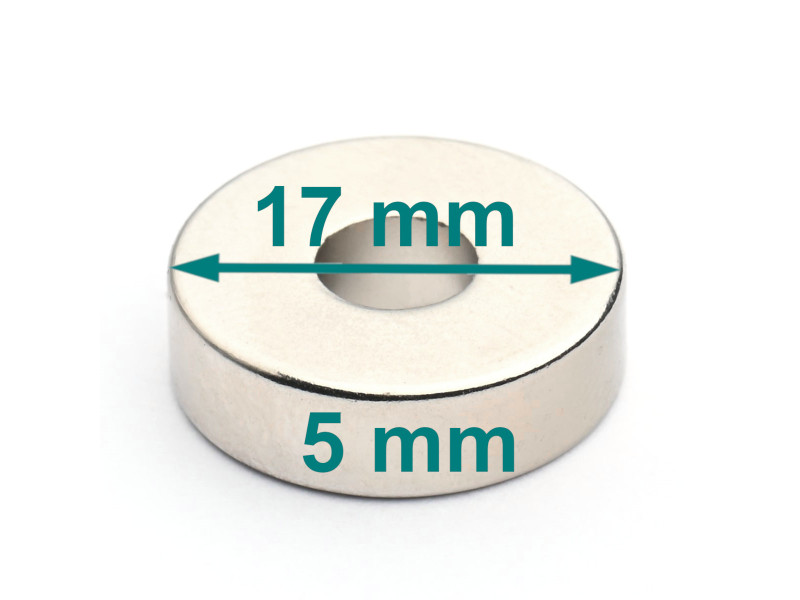

Utvendig diameter
17 [mm] +0,1/-0,1
Innvendig diameter
6 [mm] +0,1/-0,1
Høyde
5 [mm] +0,1/-0,1
Magnetiseringsretning langs dimensjon
5 [mm]
Karakter
N42
Type magnet
Neodymium
Maksimal løftekapasitet
~5,91 [kg]
Belegg
Nickel-plated (NiCuNi)
Maksimal arbeidstemperatur
≤ 80 [°C]
Vekt
7,45 [g]
Ytelsesparametere

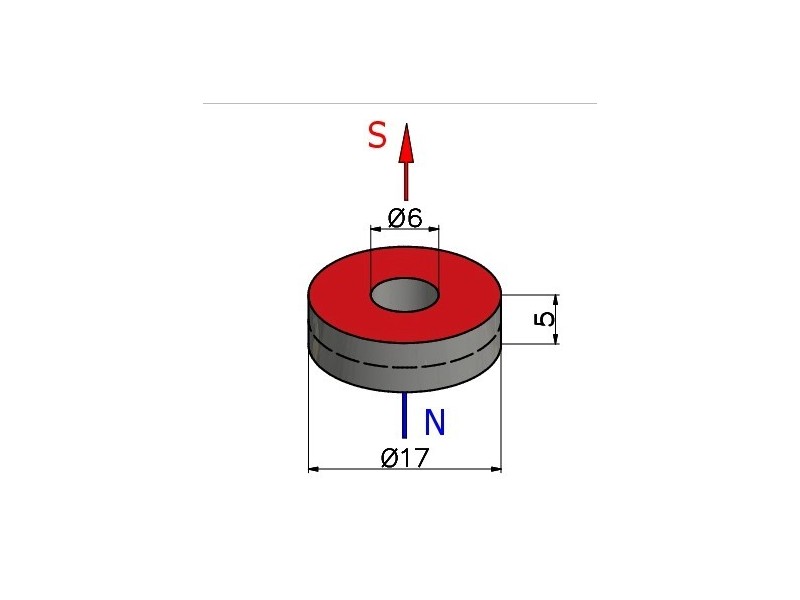

Magnetiseringsretning i høyden betyr at den ene sirkulære overflaten på en magnet utgjør N-polen, mens den andre - motsatte - sirkulære overflaten refererer til S-polen.
Den maksimale løftekapasiteten som er angitt ovenfor, ble målt ved bruk av glatt, polert metallplate. Platen som ble brukt, hadde optimal tykkelse. Avtrekkskraften virket vinkelrett. Med en kraft som virker parallelt med metallplaten, dvs. når magneten beveges på tvers av metallplaten, vil magnetens løftekapasitet være betydelig lavere. Spalten mellom magneten og metallplaten som oppstår når metallplaten er dekket av et lag med maling eller galvanisk belegg, vil også redusere magnetens løftekapasitet. Eventuelle ujevnheter i metallplaten vil også redusere magnetens løftekapasitet. Den høyeste løftekapasiteten oppnås ved å bruke en tilstrekkelig tykk plate med et høyt jerninnhold. Bruk av stålplater med høyt karboninnhold eller støpejernsplater gir lavere løftekapasitet. Den maksimale løftekapasiteten påvirkes også av magnetens driftstemperatur. En oppvarmet magnet vil ha lavere løftekapasitet.
Den spesifikke maksimale driftstemperaturen til en magnet avhenger av den magnetiske kretsen den er plassert i, så vi anbefaler på det sterkeste at du selv tester magneten under spesifikke forhold. En oppvarmet magnet vil ha mindre klebekraft. Temperaturkoeffisient for remanens TK(Br): ≤ -0,12 %/°C. Temperaturkoeffisient for koersitivitet TK(HcJ): ≤ -0,6 %/°C.
Magnetparameterverdiene som presenteres her, er resultatet av målinger utført på én bestemt magnet og brukes til å sammenligne magneter som er tilgjengelige i nettbutikken. Vi anbefaler at du tester magneten selv under forventede driftsforhold.
Magnetiske egenskaper for materialklasse N42
remanens Br |
~ 1,267 [T] |
Koercivitet HcB |
~ 842 [kA/m] |
Koercivitet HcJ |
~ 935 [kA/m] |
Vi kan tilby magnetparametere i henhold til individuelle spesifikasjoner, inkludert for remanensinduksjon Br, koercivitet HcB, koercivitet HcJ, magnetisk moment, driftspunkt Jd, magnetiseringsretning og dens avvik, etc. I e-postkorrespondansen din, vennligst oppgi de nødvendige minimumsparameterverdiene eller magnetiske parameterverdiene innenfor det angitte minimum-maksimumsområdet.
Fysiske egenskaper
Tetthet |
~7,5 [g/cm3] |
Vickers' hardhet (HV) |
~600 [kg/mm2] |
Resistivitet |
~144 [uOhm x cm] |
Hvis du trenger neodymmagneter som er produsert i henhold til strenge spesifikasjoner, kan du sende oss en forespørsel sammen med dine krav.

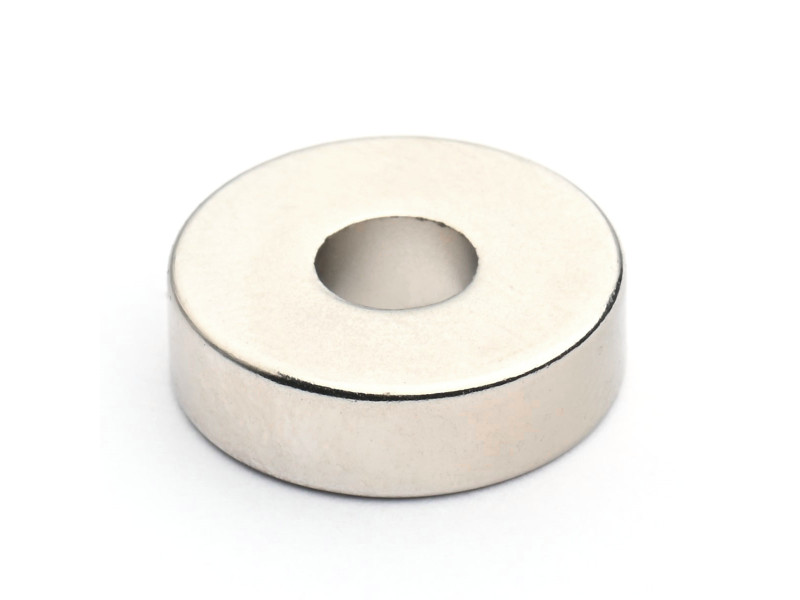

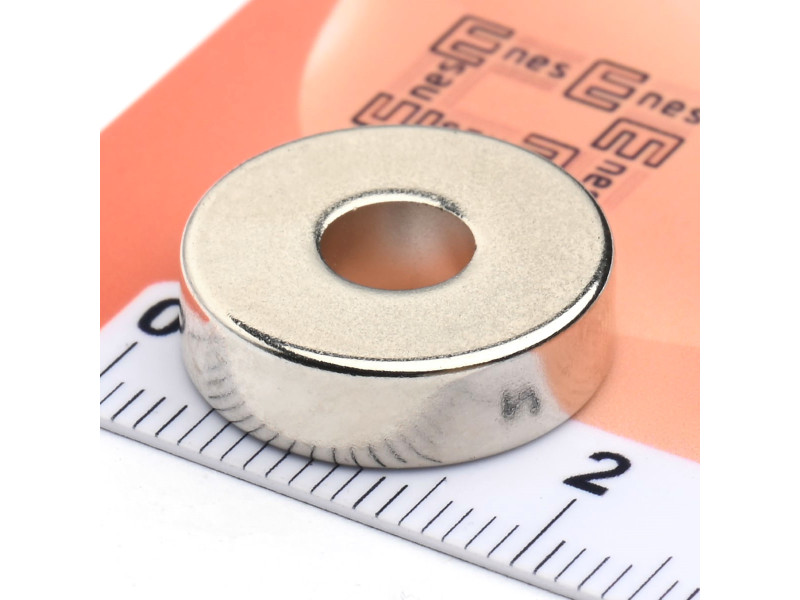

D17xd6x5/N42 - ringmagnet
Dette er en rund magnet med hull, ringmagnet, magnet med gjennomgående hull, skivemagnet med hull, sylindrisk magnet med hull, toroid med rektangulært tverrsnitt. Det er en neodymmagnet som er magnetisert i høyden. Den har to magnetiske poler, noe som betyr at den er dobbeltsidig. Den er beskyttet mot korrosjon ved hjelp av nikkelbelegg. Den er produsert i henhold til utmerkede dimensjonstoleranser. Den maksimale driftstemperaturen er ikke mer enn 80 grader Celsius. Neodymmagneter fester seg til metalloverflater. Du kan feste magneten på overflater laget av ferromagnetiske materialer. Til tross for sine små dimensjoner er denne magneten sterk.
