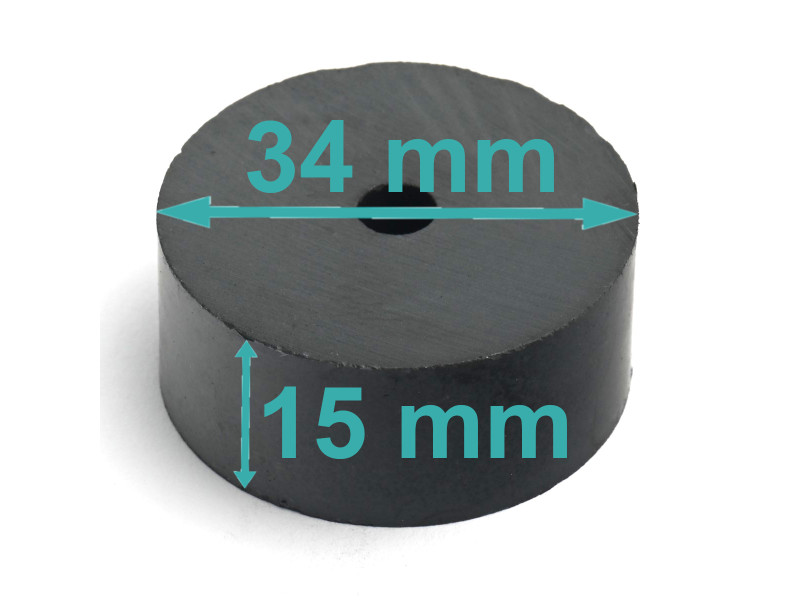

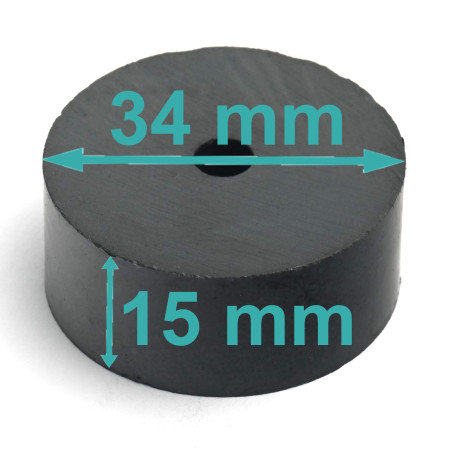

Zunanji premer
34 [mm] +2,5%/-2,5%
Notranji premer
5,5 [mm] +2,5%/-2,5%
Višina
15 [mm] +0,1/-0,1
Smer magnetiziranja vzdolž dimenzije
15 [mm]
Razred
F30
Vrsta magneta
Ferit
Največja zmogljivost dvigovanja
~3,1 [kg]
Najvišja delovna temperatura
250 [°C]
Teža
56,51 [g]
Parametri delovanja
Smer magnetizacije po višini pomeni, da ena okrogla površina magneta predstavlja N-pol, druga - nasprotna - okrogla površina pa S-pol.
Zgoraj navedena največja dvižna zmogljivost je bila izmerjena na gladki, polirani pločevini. Uporabljena pločevina je bila optimalne debeline. Odrivna sila je delovala pravokotno. Če sila deluje vzporedno s pločevino, tj. pri premikanju magneta po pločevini, bo zmogljivost dvigovanja magneta bistveno manjša. Vrzel med magnetom in pločevino, ki nastane, če je pločevina prekrita s plastjo barve ali galvanskega premaza, prav tako povzroči manjšo dvižno zmogljivost magneta. Vsakršna hrapavost ali neravnina pločevine prav tako zmanjša dvižno zmogljivost magneta. Največjo dvižno zmogljivost dosežemo z uporabo dovolj debele pločevine, ki vsebuje veliko količino železa. Uporaba pločevine iz jekla z visoko vsebnostjo ogljika ali litega železa bo povzročila manjšo dvižno zmogljivost. Na največjo dvižno zmogljivost vpliva tudi delovna temperatura magneta. Pri segretem magnetu bo zmogljivost dvigovanja manjša.
Pri ravnih magnetih in magnetih, nameščenih v odprtem magnetnem krogu, je lahko delovna temperatura neznatno nižja. Za visoke magnete in magnete, nameščene v zaprtem magnetnem krogu, je delovna temperatura enaka najvišji delovni temperaturi za določen material. Curiejeva temperatura je ~ 450°[C]. Temperaturni koeficient remanence TK(Br): ≤ -0,19 %/°[C]. Temperaturni koeficient koercitivnosti TK(HcJ): ≥ 0,40 %/°[C].
Feritni magneti ne potrebujejo antikorozijske zaščite. Uporabljajo se lahko v vodi.
Tako kot keramični magneti so tudi feritni magneti krhki.
Tukaj predstavljene vrednosti parametrov magnetov so rezultat meritev, opravljenih na določenem magnetu, in se uporabljajo za primerjavo magnetov, ki so na voljo v spletni trgovini. Priporočamo, da magnet sami preizkusite v pričakovanih pogojih delovanja.
Magnetne lastnosti materiala razreda F30
remanenca Br |
~ 0,37 [T] |
koercitivnost HcB |
~ 175 [kA/m] |
koercitivnost HcJ |
~ 180 [kA/m] |
| Magnetne lastnosti materiala niso enake za vsak magnet. Rezultati meritev za različne magnete se razlikujejo zaradi notranje heterogenosti magnetnega materiala in merilnih toleranc merilne naprave. |
Telesne lastnosti
gostota |
~4,5 [g/cm3] |
upornost |
104 -108 [uOhm x cm] |

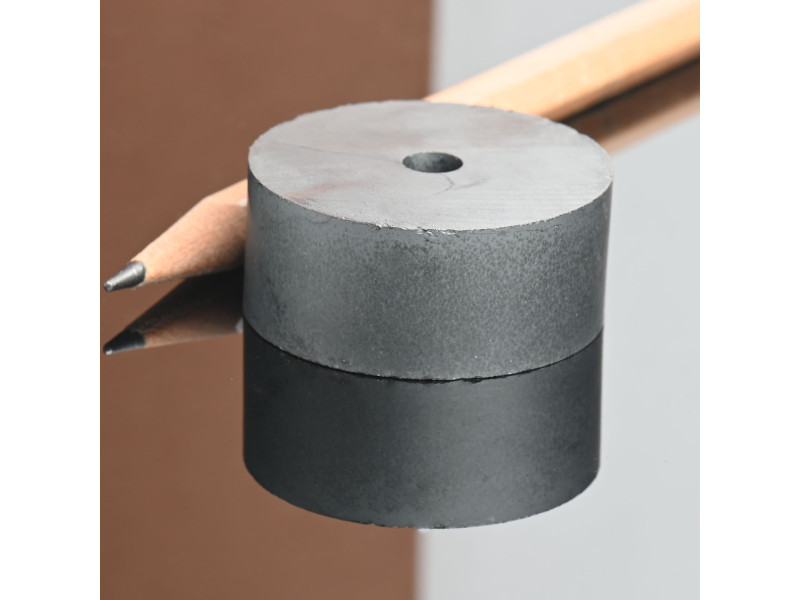

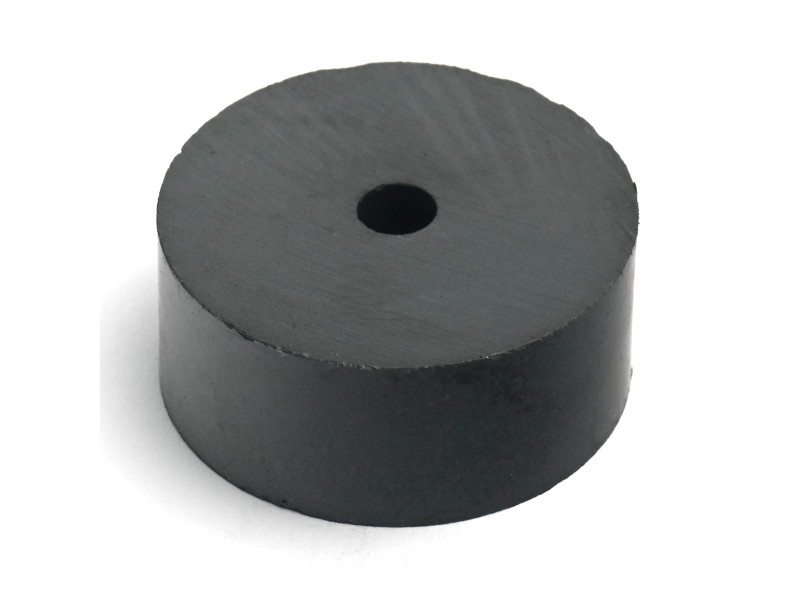

D34xd5,5x15/F30 - feritni magnet
To je okrogel magnet z luknjo, obročni magnet, okrogel magnet z luknjo, obročni magnet
To je feritni magnet, namagneten po višini. Ima dva pola, kar pomeni, da je dvostranski. Feritni magneti so dobro odporni proti koroziji in ne potrebujejo dodatne zaščite. Najvišja delovna temperatura ne presega 250 stopinj Celzija.
Feritni magneti se lepijo na kovinsko površino (feromagnetni materiali).
