Zunanji premer
5 [mm] +0,1/-0,1
Višina
2 [mm] +0,1/-0,1
Smer magnetiziranja vzdolž dimenzije
2 [mm]
Razred
N38
Vrsta magneta
Neodim
Največja zmogljivost dvigovanja
~0,41 [kg]
Premaz
Pokrito z nikljem (NiCuNi)
Najvišja delovna temperatura
≤ 80 [°C]
Teža
0,29 [g]
Parametri delovanja

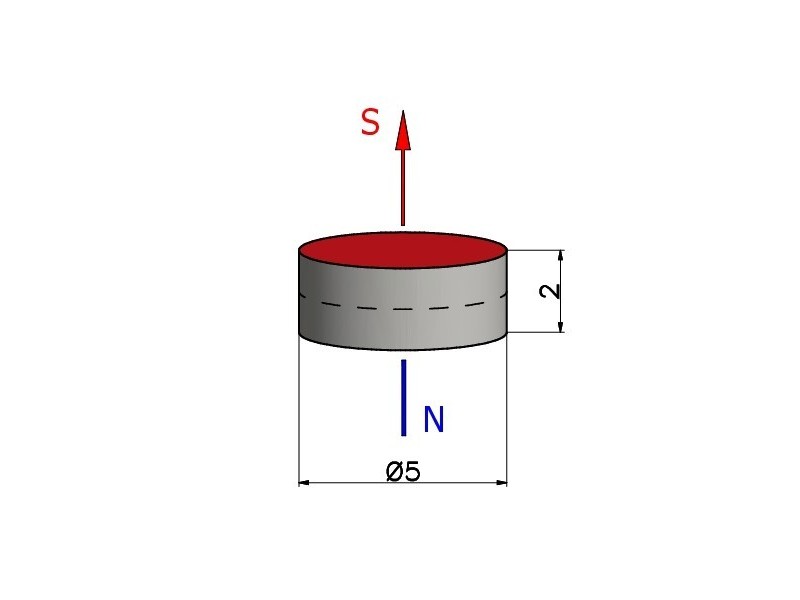

Smer magnetizacije po višini pomeni, da ena okrogla površina magneta predstavlja N-pol, druga - nasprotna - okrogla površina pa S-pol.
Zgoraj navedena največja dvižna zmogljivost je bila izmerjena na gladki, polirani pločevini. Uporabljena pločevina je bila optimalne debeline. Odrivna sila je delovala pravokotno. Če sila deluje vzporedno s pločevino, tj. pri premikanju magneta po pločevini, bo zmogljivost dvigovanja magneta bistveno manjša. Vrzel med magnetom in pločevino, ki nastane, če je pločevina prekrita s plastjo barve ali galvanskega premaza, prav tako povzroči manjšo dvižno zmogljivost magneta. Vsakršna hrapavost ali neravnina pločevine prav tako zmanjša dvižno zmogljivost magneta. Največjo dvižno zmogljivost dosežemo z uporabo dovolj debele pločevine, ki vsebuje veliko količino železa. Uporaba pločevine iz jekla z visoko vsebnostjo ogljika ali litega železa bo povzročila manjšo dvižno zmogljivost. Na največjo dvižno zmogljivost vpliva tudi delovna temperatura magneta. Pri segretem magnetu bo zmogljivost dvigovanja manjša.
ne uporabljajte v vodi
sintrani neodimovi magneti so krhki (lomljivi). Neodimov magnet brez ohišja se lahko po trku z drugim močnim magnetom zlomi.
Najvišja temperatura delovanja magneta je odvisna od magnetnega tokokroga, v katerega je vgrajen, zato priporočamo, da magnet sami preizkusite v posebnih pogojih. Segret magnet bo imel manjšo lepilno moč. Temperaturni koeficient remanence TK(Br): ≤ -0,12 %/°C. Temperaturni koeficient koercitivnosti TK(HcJ): ≤ -0,6 %/°C.
Tukaj predstavljene vrednosti parametrov magnetov so rezultat meritev, opravljenih na določenem magnetu, in se uporabljajo za primerjavo magnetov, ki so na voljo v spletni trgovini. Priporočamo, da magnet sami preizkusite v pričakovanih pogojih delovanja.
Magnetne lastnosti materiala razreda N38
remanenca Br |
~ 1,197 [T] |
koercitivnost HcB |
~ 842 [kA/m] |
koercitivnost HcJ |
~ 935 [kA/m] |
Ponujamo lahko parametre magnetov po posameznih specifikacijah, vključno z remanenčno indukcijo Br, koercitivnostjo HcB, koercitivnostjo HcJ, magnetnim momentom, delovno točko Jd, smerjo magnetizacije in njenim odstopanjem itd. V svoji elektronski korespondenci navedite zahtevane minimalne vrednosti parametrov ali vrednosti magnetnih parametrov v navedenem razponu najmanjše in največje vrednosti.
Fizikalne lastnosti
Gostota |
~7,5 [g/cm3] |
Vickersova trdota (HV) |
~600 [kg/mm2] |
Upornost |
~144 [uOhm x cm] |
Če potrebujete neodimove magnete, izdelane po strogih specifikacijah, nam pošljite povpraševanje in svoje zahteve.

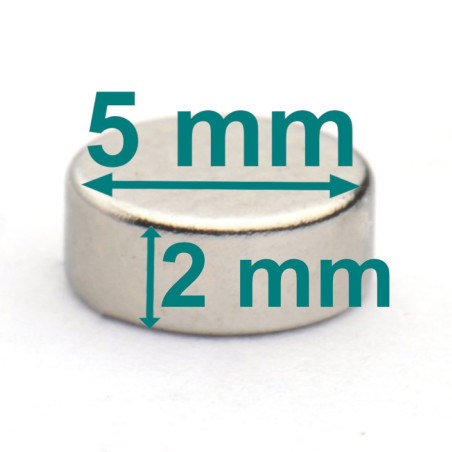

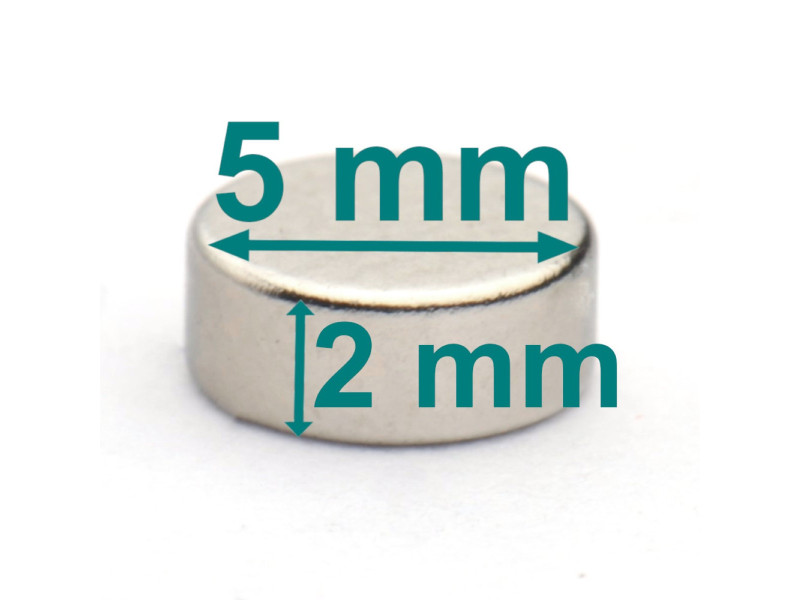

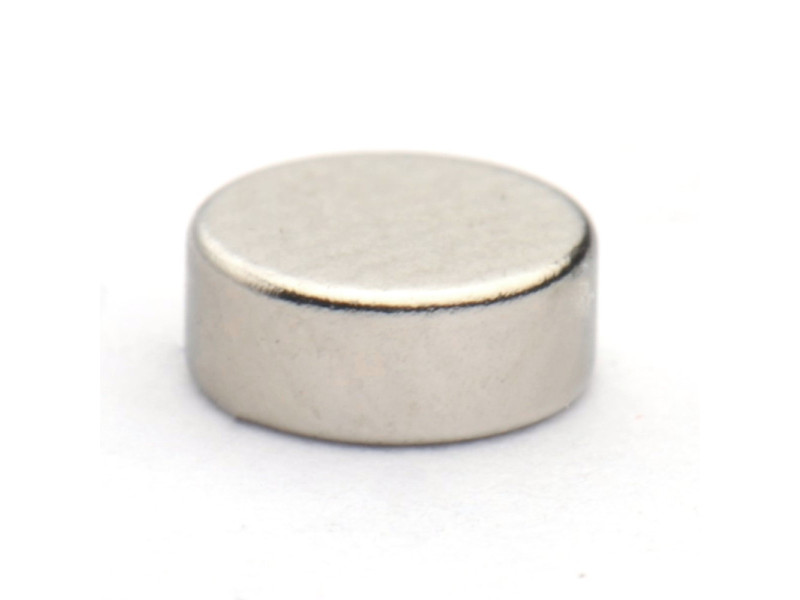

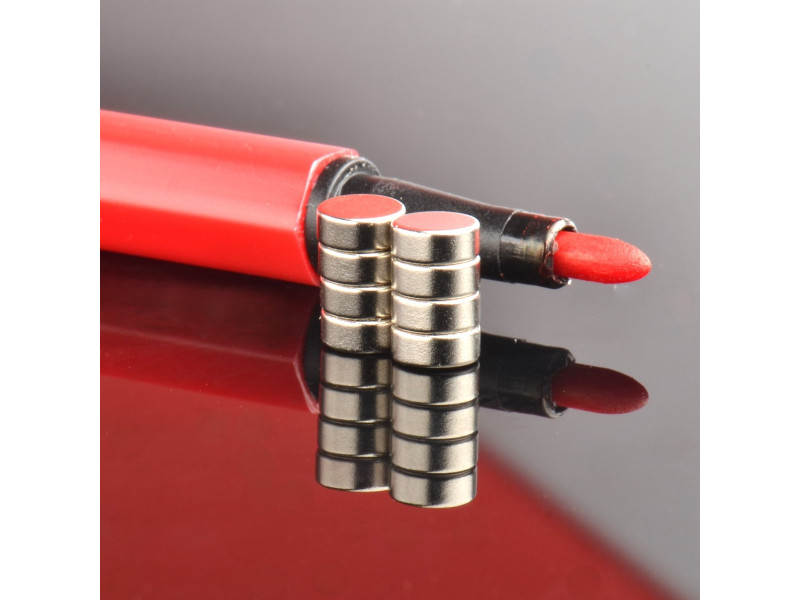

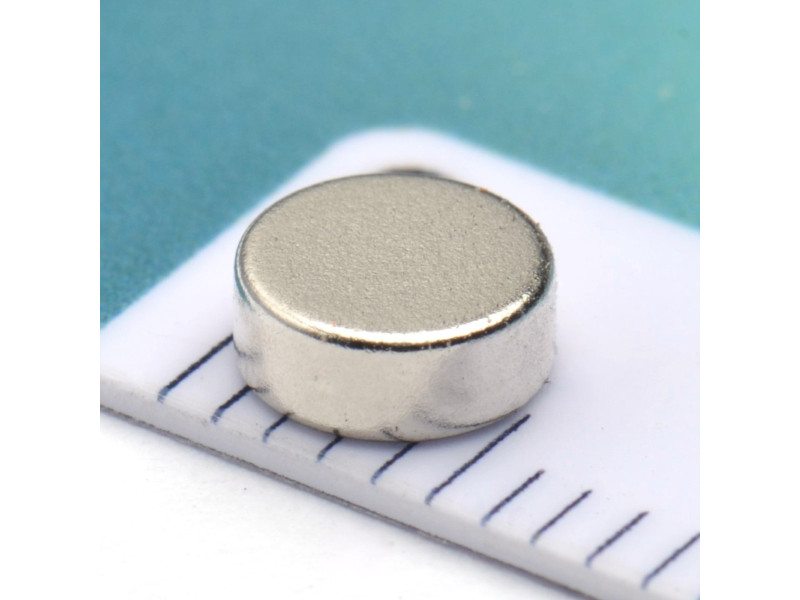

D5x2/N38 - majhen disk magnet
Ta majhen disk magnet lahko zadrži do 400 gramov, če je površina železa gladka in med magnetom in površino železa ni vrzeli. Barvane ali lakirane železne površine se ne bodo tako močno prilepile na magnet, ker bo plast barve ali laka delovala enako kot tanka zračna vrzel.
