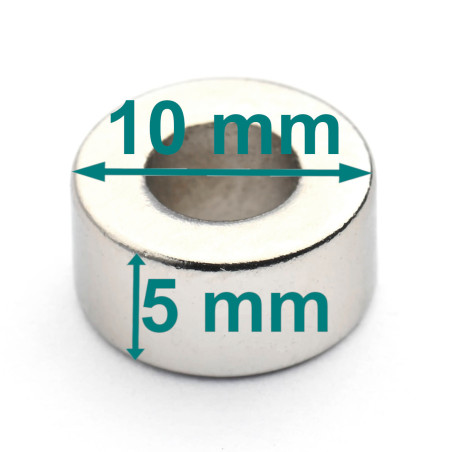

Zunanji premer
10 [mm] +0,1/-0,1
Notranji premer
5 [mm] +0,1/-0,1
Višina
5 [mm] +0,1/-0,1

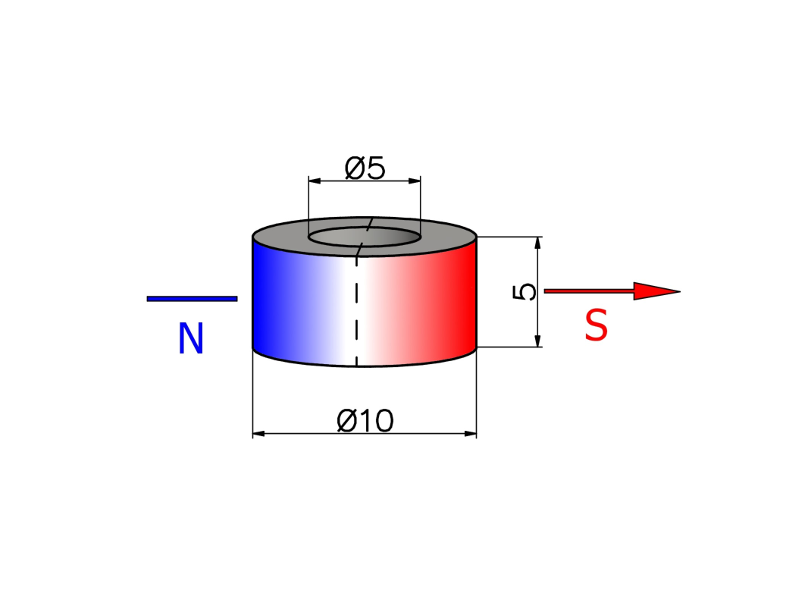

Smer magnetiziranja vzdolž dimenzije
10 [mm] Premer
Razred
N35H
Vrsta magneta
Neodim
Največja zmogljivost dvigovanja
~1,56 [kg]
Premaz
Pokrito z nikljem (NiCuNi)
Najvišja delovna temperatura
≤ 120 [°C]
Teža
2,21 [g]
Parametri delovanja
Zgoraj navedena največja dvižna zmogljivost je bila izmerjena na gladki, polirani pločevini. Uporabljena pločevina je bila optimalne debeline. Odrivna sila je delovala pravokotno. Če sila deluje vzporedno s pločevino, tj. pri premikanju magneta po pločevini, bo zmogljivost dvigovanja magneta bistveno manjša. Vrzel med magnetom in pločevino, ki nastane, če je pločevina prekrita s plastjo barve ali galvanskega premaza, prav tako povzroči manjšo dvižno zmogljivost magneta. Vsakršna hrapavost ali neravnina pločevine prav tako zmanjša dvižno zmogljivost magneta. Največjo dvižno zmogljivost dosežemo z uporabo dovolj debele pločevine, ki vsebuje veliko količino železa. Uporaba pločevine iz jekla z visoko vsebnostjo ogljika ali litega železa bo povzročila manjšo dvižno zmogljivost. Na največjo dvižno zmogljivost vpliva tudi delovna temperatura magneta. Pri segretem magnetu bo zmogljivost dvigovanja manjša.
ne uporabljajte v vodi
sintrani neodimovi magneti so krhki (lomljivi). Neodimov magnet brez ohišja se lahko po trku z drugim močnim magnetom zlomi.
Najvišja temperatura delovanja magneta je odvisna od magnetnega tokokroga, v katerega je vgrajen, zato priporočamo, da magnet sami preizkusite v posebnih pogojih. Segret magnet bo imel manjšo lepilno moč. Temperaturni koeficient remanence TK(Br): ≤ -0,12 %/°C. Temperaturni koeficient koercitivnosti TK(HcJ): ≤ -0,6 %/°C.
Tukaj predstavljene vrednosti parametrov magnetov so rezultat meritev, opravljenih na določenem magnetu, in se uporabljajo za primerjavo magnetov, ki so na voljo v spletni trgovini. Priporočamo, da magnet sami preizkusite v pričakovanih pogojih delovanja.
Magnetne lastnosti materiala razreda N35H
remanenca Br |
~ 1,158 [T] |
koercitivnost HcB |
~ 842 [kA/m] |
koercitivnostHcJ |
~ 1325 [kA/m] |
Ponujamo lahko parametre magnetov po posameznih specifikacijah, vključno z remanenčno indukcijo Br, koercitivnostjo HcB, koercitivnostjo HcJ, magnetnim momentom, delovno točko Jd, smerjo magnetizacije in njenim odstopanjem itd. V svoji elektronski korespondenci navedite zahtevane minimalne vrednosti parametrov ali vrednosti magnetnih parametrov v navedenem razponu najmanjše in največje vrednosti.
Fizikalne lastnosti
Gostota |
~7,5 [g/cm3] |
Vickersova trdota (HV) |
~600 [kg/mm2] |
Upornost |
~144 [uOhm x cm] |
Če potrebujete neodimove magnete, izdelane po strogih specifikacijah, nam pošljite povpraševanje in svoje zahteve.

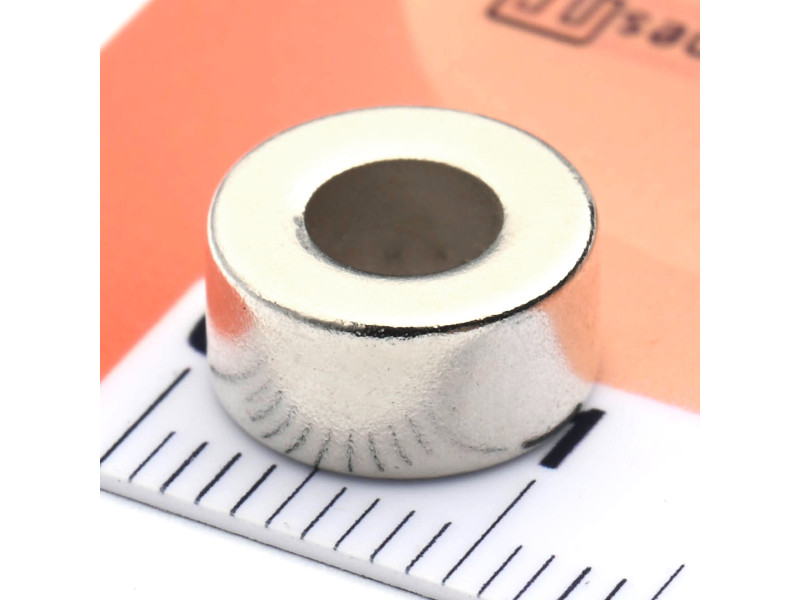

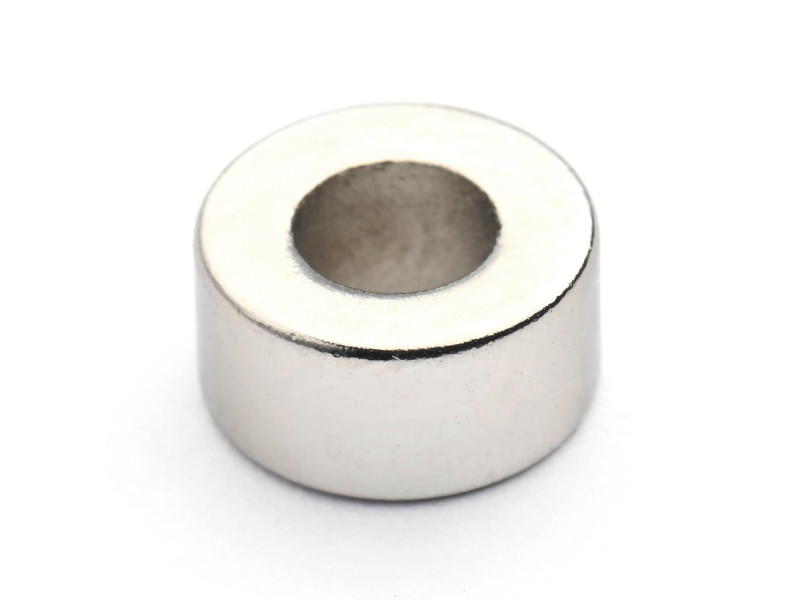

D10Axd5x5/N35H - obročni magnet
To je okrogel magnet z luknjo, obročni magnet, okrogel magnet z luknjo, obroč.
To je neodimov magnet, ki je namagneten vzdolž premera. Ima dva pola, kar pomeni, da je obojestranski. Pred korozijo je zaščiten z nikljem. Izdelan je bil v skladu z odličnimi dimenzijskimi tolerancami. Najvišja delovna temperatura ne presega 120 stopinj Celzija. Neodimovi magneti se prilepijo na kovinsko površino. Magnet lahko pritrdite na površine iz feromagnetnih materialov.
