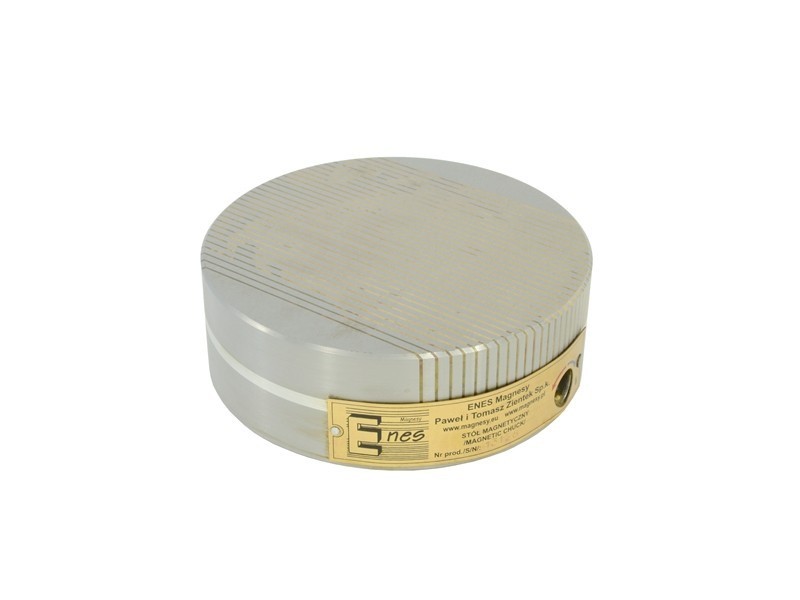

Постоянен магнитен патронник (кръгъл) TC-150B

Кръговите патронници с постоянни магнити от серията TC са предназначени за захващане на феромагнитни детайли (желязо, конструкционна стомана, легирана стомана, чугун) по време на шлифоване, фрезоване и електроразрядна обработка.В случай на материали с високи магнитни свойства (стомани с високо съдържание на желязо) патронниците могат да се използват като държачи при стругови операции.

Патронът може да се монтира с помощта на жлебовете в долната му част или на четирите отвора с резба (вж. приложенията). Тялото на патронника се състои от един стоманен блок, а горната му плоча е изработена от стомана и месингови ламели, поставени взаимозаменяемо. В кръговите патронници от серията TC се използват неодимови магнити, така че се постига максимална сила на магнитно задържане от приблизително 100 ^N/cm2. Магнитното поле може да се включи с помощта на лост (щуцер), като се завърти лостът надясно на ^180о. За да се изключи полето, лостът трябва да се завърти в обратна посока.

Твърдата структура на патронника позволява много прецизна обработка, а плътността му позволява използването на патронника за операции, включващи охлаждаща течност, или операции при пълно потапяне. Простотата на конструкцията осигурява дълга и надеждна работа на устройството. Липсата на електрическо захранване прави патронника напълно безопасен по време на работа. Разстоянието между полюсите (3,0 + 1,0 mm) позволява здраво захващане при малка височина на магнитното поле, така че захващаните детайли могат да бъдат тънки.

Диаграма на стъпката на полюсите:

Силата на притискане зависи от следните параметри:

• вид на материала (силата на затягане се увеличава пропорционално на съдържанието на желязо в стоманата):

- Армко желязо 100%
- нисковъглеродна стомана 90% (St3s)
- високовъглеродна стомана 80% (St45)
- легирана стомана 70% (Corrax)
- високолегирана стомана 65% (1.2436)
- чугун 50%

• грапавост на повърхността на патронника и на закрепения детайл:

- за Ra до 0,08 µm 100%
- за Ra до 0,20 µm 90%
- за Ra до 1,25 µm 70%
- за Ra до 6,30 µm 50%
- за Ra до 25,00 µm 30%

• дебелината на закрепения детайл (тестовете са проведени за плочи с размери 20 x 20 mm, изработени от желязо Armco):

• контактна площ - за да се осигури добро придържане, детайлите не могат да бъдат по-къси от 3 mm и допълнително, в случай на малки повърхности, те трябва да бъдат заобиколени с помощни плочи. Максималната сила на затягане на ^см2 се получава за детайли с площ от около 4 ^см2.
  По-нататъшното увеличаване на площта на детайла не води до по-голяма сила на затягане. Важно е също така притисканият детайл да е успореден на патронника, защото всяка неравност, дори и най-малката, води до намаляване на силата на притискане.
  Конструкцията на патронника позволява регенериране на работната зона чрез шлифоване до 5 mm от дебелината.

По-долу са представени наличните в нашата оферта синусоидални патронници с постоянни магнити Circulair:
