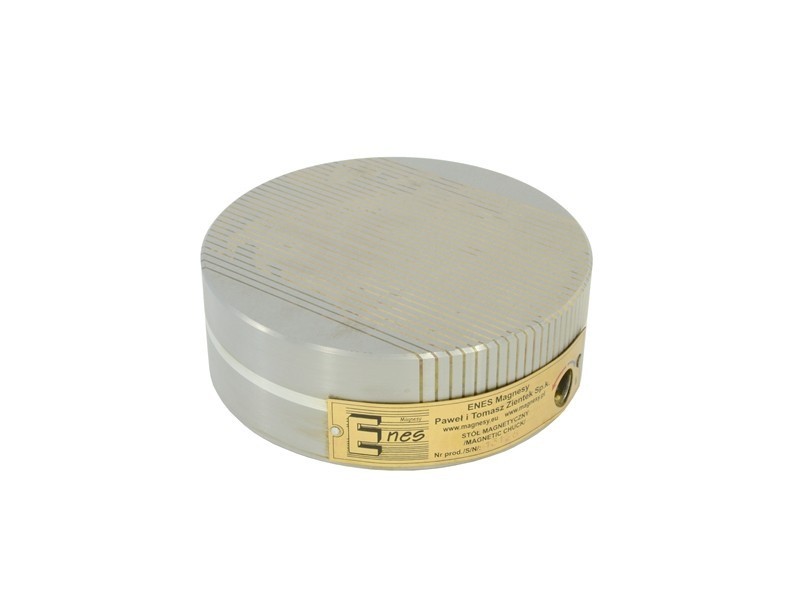

Permanent magnetchuck (cirkulär) TC-150B

TC-seriens cirkulära permanentmagnetiska chuckar är konstruerade för att spänna fast ferromagnetiska arbetsstycken (järn, konstruktionsstål, legerat stål, gjutjärn) under slipning, fräsning och elektrisk urladdningsbearbetning.När det gäller material med höga magnetiska egenskaper (stål med hög järnhalt) kan chuckarna användas som hållare vid svarvning.

Chucken kan monteras med hjälp av spåren i botten eller de fyra gängade hålen (se bilagorna). Chuckens kropp består av ett enda stålblock, medan topplattan är tillverkad av stål- och mässingslameller som placeras omväxlande. TC-seriens cirkulära chuckar använder neodymmagneter, så att en maximal magnetisk hållkraft på ca 100 ^N/cm2 uppnås. Magnetfältet kan slås på med hjälp av en spak (insexnyckel) genom att vrida spaken ^180o åt höger. För att stänga av fältet ska spaken vridas omvänt.

Chuckens styva struktur möjliggör mycket exakt bearbetning, medan dess täthet gör det möjligt att använda chucken för operationer som involverar kylvätska eller operationer under full nedsänkning. Den enkla konstruktionen säkerställer en lång och tillförlitlig drift av enheten. Avsaknaden av elektrisk strömförsörjning gör chucken helt säker under drift. Polavståndet (3,0 + 1,0 mm) möjliggör en fast fastspänning vid en liten höjd på magnetfältet, så att de fastspända arbetsstyckena kan vara tunna.

Diagram över poldelning:

Spännkraften beror på följande parametrar:

• materialtyp (klämkraften ökar proportionellt mot järnhalten i stålet):

- Armco-järn 100%
- stål med låg kolhalt 90% (St3s)
- stål med hög kolhalt 80% (St45)
- legerat stål 70% (Corrax)
- höglegerat stål 65% (1.2436)
- gjutjärn 50%

• grovhet på chuckens yta och det fastspända arbetsstycket:

- för Ra upp till 0,08 µm 100%
- för Ra upp till 0,20 µm 90%
- för Ra upp till 1,25 µm 70%
- för Ra upp till 6,30 µm 50%
- för Ra upp till 25,00 µm 30%

• tjockleken på arbetsstycket som spänns fast (testerna utfördes på plattor med storleken 20 x 20 mm av Armco-järn):

• kontaktyta - för att säkerställa god fasthållning får arbetsstyckena inte vara kortare än 3 mm och dessutom bör de, när det gäller små ytor, omges med hjälpplattor. Den maximala spännkraften per ^cm2 erhålls för arbetsstycken med en yta på ca 4 ^cm2.
  En ytterligare ökning av arbetsstyckets yta leder inte till en högre spännkraft. Det är också viktigt att arbetsstycket som spänns fast är parallellt med chucken, eftersom varje ojämnhet, även den minsta, orsakar en minskning av spännkraften.
  Chuckens konstruktion gör det möjligt att återskapa arbetsområdet genom att slipa det till 5 mm av tjockleken.

Nedan presenteras de permanentmagnetiska sinuschuckar från Circulair som finns i vårt sortiment:
