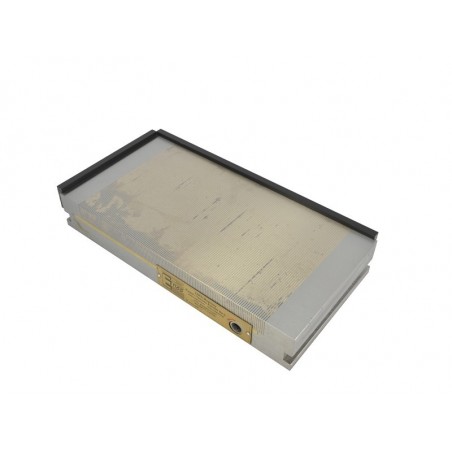

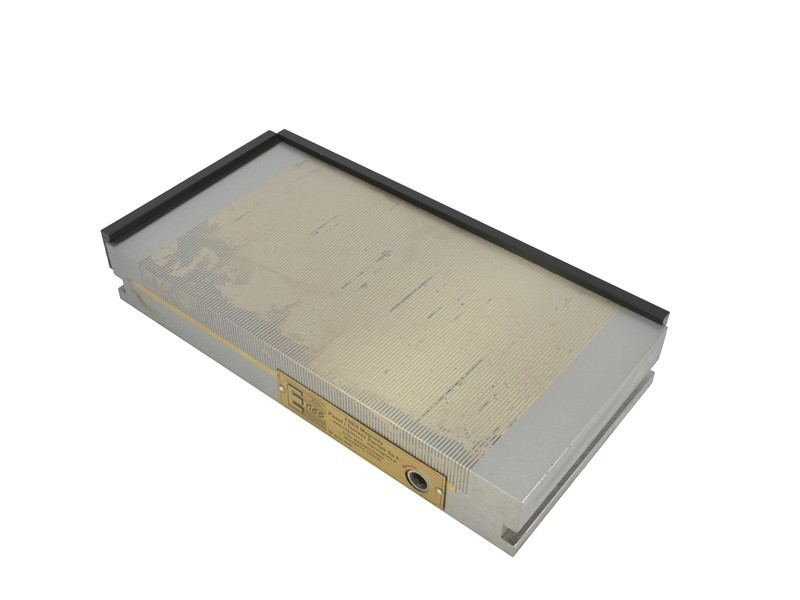

Постоянен магнитен патронник TS-3015A

Патроните с постоянни магнити от серията TS са предназначени за захващане на феромагнитни детайли (желязо, конструкционна стомана, легирана стомана, чугун) по време на шлифоване, фрезоване и електроразрядна обработка. Тялото на патронника се състои от един стоманен блок, а горната му плоча е изработена от стомана и месингови ламели, поставени взаимозаменяемо. В патронниците от серията TS се използват неодимови магнити, благодарение на които се постига максимална сила на затягане. За по-добро затягане могат да се използват две ограничителни релси.

Магнитното поле може да се включва и изключва с помощта на лост, завъртян на 180° (щуцер). Твърдата структура на патронника позволява много прецизна обработка, а неговата херметичност позволява използването на патронника за операции с охлаждаща течност или операции при пълно потапяне.

Патроните се предлагат в два варианта на стъпка на магнитните полюси (1,5 + 0,5 [mm] или 3,0 + 1,0 [mm]), което позволява да се съобрази типът на патронника с размера на детайлите, които ще се захващат.
Диаграма на стъпката на полюсите:

Силата на затягане зависи от следните параметри:

• вид на материала:
  (силата на затягане се увеличава пропорционално на съдържанието на желязо в стоманата)

  - армко желязо 100%
  - нисковъглеродна стомана 90% (St3s)
  - високовъглеродна стомана 80% (St45)
  - легирана стомана 70% (Corrax)
  - високолегирана стомана 65% (1.2436)
  - чугун 50%

• грапавост на повърхността на патронника и на захванатия детайл:

  - за Ra до 0,08 µm 100%
  - за Ra до 0,20 µm 90%
  - за Ra до 1,25 µm 70%
  - за Ra до 6,30 µm 50%
  - за Ra до 25,00 µm 30%

• дебелината на закрепения детайл
  (тестовете са проведени за плочи с размери 20 x 20 mm, изработени от желязо Armco):

• контактна площ - за да се осигури добро придържане, детайлите не могат да бъдат по-къси от 3 mm и допълнително, в случай на малки повърхности, те трябва да бъдат заобиколени с помощни плочи. Максималната сила на затягане на ^см2 се получава за детайли с площ от около 4 ^см2. По-нататъшното увеличаване на площта на детайла не води до по-голяма сила на затягане. Важно е също така притисканият детайл да е успореден на патронника, защото всяка неравност, дори и най-малката, води до намаляване на силата на притискане. Конструкцията на патронника позволява регенериране на работната зона чрез шлифоване до 5 mm от дебелината.

Правоъгълните магнитни патронници, които се предлагат в нашата оферта, са представени по-долу:
