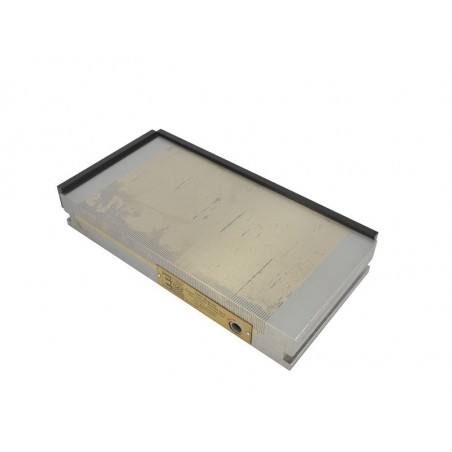

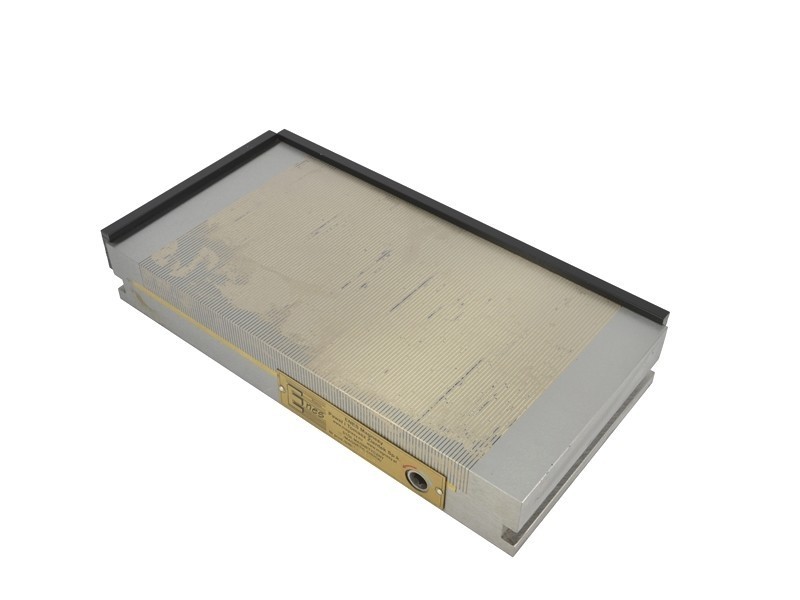

Püsimagnetsöötur TS-3015A

TS-seeria püsimagnetsõrestikud on mõeldud ferromagnetiliste toorikute (raua, konstruktsiooniterase, legeeritud terase, malmi) kinnipigistamiseks lihvimise, freesimise ja elektrivälja töötluse ajal. Pingi korpus koosneb ühest terasplokist, selle ülemine plaat on valmistatud terasest ja vaheldumisi paigutatud messingist lamellidest. TS-seeria toorikutes kasutatakse neodüümimagneteid, tänu millele saavutatakse maksimaalne pingutusjõud. Parema kinnitusjõu saavutamiseks saab kasutada kahte stopperrada.

Magnetvälja saab sisse- ja väljalülitada 180° ümber pööratava hoova abil (kuuskantvõtmega). Pingutuspesa jäik konstruktsioon võimaldab väga täpset töötlemist, samas kui selle tihedus võimaldab kasutada pingutuspesa jahutusvedelikku sisaldavate operatsioonide või täieliku sukeldumisega toimingute puhul.

Keermepingid on saadaval kahes magnetpooluste sammu variandis (1,5 + 0,5 [mm] või 3,0 + 1,0 [mm]), mis võimaldab sobitada keermepingi tüübi kinnitatava detaili suurusega.
Pooluste sammu skeem:

Kinnitusjõud sõltub järgmistest parameetritest:

• materjali tüüp:
  (pingutusjõud suureneb proportsionaalselt rauasisaldusega terases)

  - Armco-raud 100%
  - madala süsinikusisaldusega teras 90% (St3s)
  - kõrge süsinikusisaldusega teras 80% (St45)
  - legeeritud teras 70% (Corrax)
  - kõrglegeeritud teras 65% (1.2436)
  - malm 50%.

• tooriku ja kinnitatava detaili pinna karedus:

  - Ra kuni 0,08 µm 100%
  - Ra kuni 0,20 µm 90%
  - Ra kuni 1,25 µm 70%
  - Ra kuni 6,30 µm 50%
  - Ra kuni 25,00 µm 30%.

• pingutatud tooriku paksus
  (katsed viidi läbi 20 x 20 mm suuruste Armco rauast valmistatud plaatidega):

• kokkupuutepind - hea pidamise tagamiseks ei tohi töödeldavad detailid olla lühemad kui 3 mm ja lisaks tuleb neid väikeste pindade puhul ümbritseda abiplaatidega. Maksimaalne kinnitusjõud ^cm2 kohta saavutatakse töödeldavate detailide puhul, mille pindala on umbes 4 ^cm2. Tooriku pindala edasine suurenemine ei too kaasa suuremat kinnitusjõudu. Oluline on ka see, et kinnitatava toorik oleks paralleelne toorikuga, sest iga, isegi väikseimgi ebatasasus põhjustab kinnitusjõu vähenemist. Pingi konstruktsioon võimaldab tööpiirkonna taastamist, lihvides seda 5 mm paksuseni.

Allpool on esitatud meie pakkumises olevad ristkülikukujulised magnetpingid:
