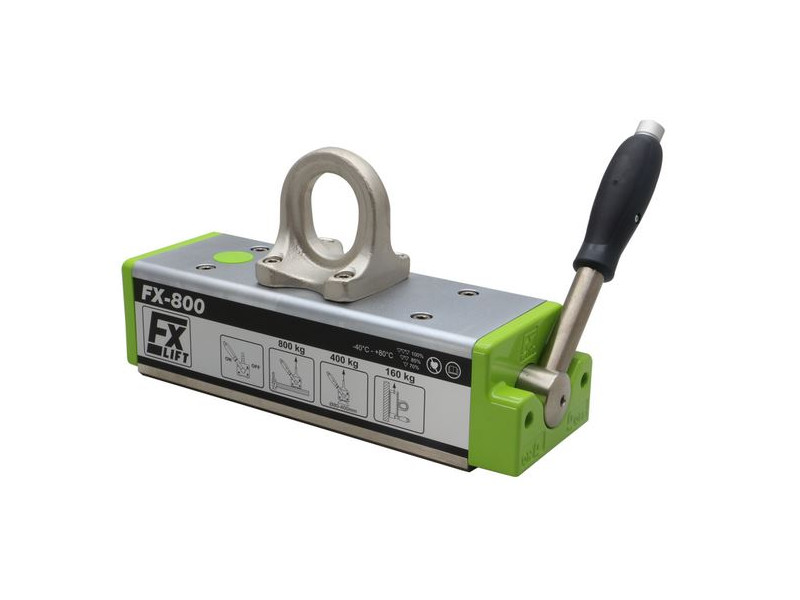

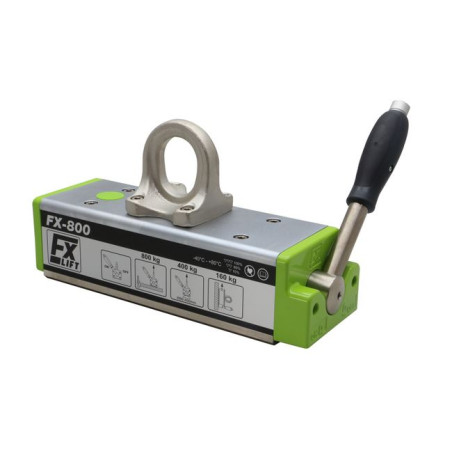

Повдигащ магнит FX-800

От	Цена нето	Цена Бруто
1 бр.	€1021.25	€1256.14

Количество

Налично количество:15 бр.

Време за доставка: 8-10 работни дни

Задайте въпрос

Описание

Дължина: 348 [mm]
Ширина: 112 [mm]
Височина: 189 [mm]
Тип магнит: Неодим
Максимален капацитет на повдигане: 800 [kg]
Минимална дебелина на повдигнатия елемент: 6 [mm]
Максимална работна температура: ≤ 80 [°C]
Тегло: 23 [kg]
Време за доставка: 8-10 работни дни

Номинална товароподемност: 800 [kg]

Максимална товароподемност (разрушаващо натоварване): >2720 [kg] - Коефициентът на безопасност при статични изпитвания е 3,5 и съответства на EN 13155:2021-05

НЕ ВДИГАЙТЕ товари, които са по-тежки от номиналната товароподемност !

Повдигащите магнити се използват за повдигане и преместване на тежки железни и стоманени магнитни компоненти. Тези устройства не се нуждаят от никакво захранване. Магнитното поле се включва и изключва чрез регулиране на ръчен лост. Магнитното поле на повдигачите се генерира от неодимови магнити. Използват се в стоманодобивни заводи, фабрики, складове, работилници и докове. Полезни са за обработка на ламарина, плочи, профили, пръти, ъгли, канали, кръгли и квадратни тръби и други големи детайли от черни метали.

Към всеки магнит за повдигане от серията FX прикрепяме:

♦ 5-годишна гаранция
♦ Декларация за съответствие "CЄ"
♦ Протокол за измерване на капацитета
♦ Инструкции за експлоатация
♦ Кратко ръководство

Всички стоманени компоненти на повдигачите FX са с никелово покритие, което им придава повишена устойчивост на корозия. Това е уникална характеристика, която се прилага за всички повдигачи от серията FX.

Действителният капацитет на повдигане на всеки повдигач зависи от следните фактори:

♦ дебелината и формата на повдиганите детайли (за всеки повдигач е дадена връзката между капацитета на повдигане и дебелината на детайлите). За цилиндрични твърди детайли (цилиндри, пръти) капацитетът на повдигане е приблизително с 50 % по-малък.

Минимална дебелина на компонента, при която подемникът може да се използва

6 mm

Твърде тънки детайли могат да бъдат привлечени слабо, тъй като магнитното поле на повдигащите магнити не се използва напълно. Освен това тънките детайли се огъват и контактната им площ с повдигачите намалява, поради което силата на изтегляне намалява. Най-добра ефективност на повдигане се постига при достатъчно дебели детайли.

Дебелина на повдигания детайл, при която капацитетът на повдигане е 100 %.	20 mm

Преди да започнете работа, е важно да вземете предвид процентната зависимост на товароподемността като функция от дебелината на повдиганата стомана (криви на товароподемността можете да намерите в ръководството).

При работа с кръгли детайли, като тръби, пръти, стоманени валове, максималната товароподемност се намалява:

Тип	Диаметър на вала	Максимална дължина на вала	Максимална товароносимост
FX-800	80-400 [mm]	5000 [mm]	400 [kg]

Действителната товароподемност на всеки повдигащ магнит зависи и от:

♦ размера на въздушната междина между повърхността на повдигача и повдигания детайл (за всеки повдигащ магнит са дадени характеристиките на товароподемността като функция на размера на немагнитната междина).

Дебелина на детайла [mm]	Номинална товароносимост на FX-800 [kg]
	Немагнитна междина D между повдигачите и повдигания детайл
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
20	800	720	550
15	650	520	450
10	400	320	280
6	200	160	140

Товароносимостта зависи от въздушната междина между повърхността на захвата и повдигания детайл. Ако грапавостта на повърхността на товара Ra е по-малка от 6,3 μm, капацитетът на хващача няма да намалее. Такъв е случаят при много чиста, равна и шлифована повърхност. Ако грапавостта на повърхността на материалите, които трябва да се повдигнат, Ra ще бъде по-голяма от 6,3 μm, трябва да се вземе предвид разстоянието между хващача и повдигания детайл.

За ръждиви валцовани повърхности може да се приеме разстоянието в диапазона (0,1-0,3 mm), докато за груби порести повърхности разстоянието се оценява в диапазона (0.3-0,5 mm).
Преди започване на работа направете справка с инструкциите за процентното съотношение на товароподемността като функция на немагнитната междина.

Действителната товароподемност на всеки повдигащ магнит зависи също така от:

♦ Състава на товара, който ще се повдига (колкото по-високо е съдържанието на желязо, толкова по-висока е товароподемността):

Тип	Номинална товароподемност на повдигане [kg]	Допустима товароподемност за материала * [kg]
FX-800	800	Нисковъглеродна стомана 100%	Високовъглеродна стомана 90%	Нисколегирана стомана 75%	Чугун 50%
FX-800	800	800	720	600	400

*) това е допустимото натоварване за компонент, изработен от даден материал, ако не е намалено от други фактори (дебелина, качество на повърхността, форма).

♦ температурата на околната среда и температурата на повдигания детайл (тя не трябва да е по-висока от 80[^oC]).
При магнитите за повдигане източник на магнитното поле са синтеровани неодимови магнити, чиято максимална работна температура е^80oC.

Ние предлагаме:
- консултации,
- услуги,
- резервни части,
- годишни инспекции и тестове за товароносимост на подемни магнити, потвърдени със сертификат.
