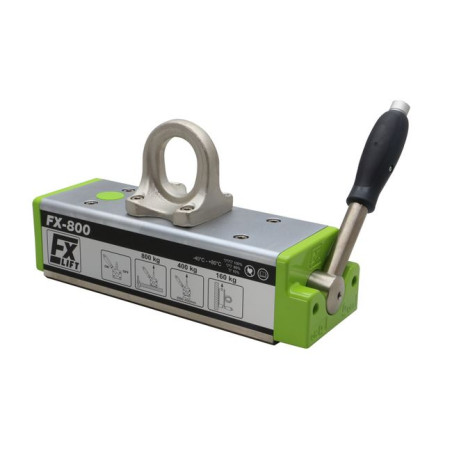

Kaldırma mıknatısı FX-800

Of	Net Fiyat	Brüt Fiyat
1 adet.	€1021.25	€1256.14

Miktar

Mevcut Miktar:15 adet.

Teslimat süresi: 8-10 iş günü

Bir soru sorun

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Açıklama

Uzunluk: 348 [mm]
Genişlik: 112 [mm]
Yükseklik: 189 [mm]
Mıknatıs tipi: Neodimyum
Maksimum kaldırma kapasitesi: 800 [kg]
Kaldırılan elemanın minimum kalınlığı: 6 [mm]
Maksimum çalışma sıcaklığı: ≤ 80 [°C]
Ağırlık: 23 [kg]
Teslimat süresi: 8-10 iş günü

Nominal kaldırma kapasitesi: 800 [kg]

Maksimum yük kapasitesi (kopma yükü): >2720[kg] - Statik testler için güvenlik faktörü 3,5'tir ve EN 13155:2021-05 ile uyumludur

NOMİNAL KALDIRMA KAPASİTESİNDEN DAHA AĞIR YÜKLERİ KALDIRMAYIN !

Kaldırma mıknatısları ağır demir ve manyetik çelik bileşenleri kaldırmak ve taşımak için kullanılır. Bu cihazlar herhangi bir güç kaynağı gerektirmez. Manyetik alan, manuel bir kol ayarlanarak açılır ve kapatılır. Kaldırıcıların manyetik alanı neodimyum mıknatıslar tarafından üretilir. Çelik sahalarında, fabrikalarda, depolarda, atölyelerde ve rıhtımlarda kullanılırlar. Sac, plaka, profil, çubuk, köşebent, kanal, yuvarlak ve kare borular ve diğer büyük demir iş parçalarının taşınması için kullanışlıdırlar.

Taktığımız her FX serisi kaldırma mıknatısı:

♦ 5 yıl garanti
♦ uygunluk beyanı "CЄ"
♦ kapasite ölçüm protokolü
♦ kullanım talimatları
♦ hızlı başvuru kılavuzu

FX kaldırıcıların tüm çelik bileşenleri nikel kaplıdır ve bu sayede korozyona karşı daha dayanıklıdır. Bu, FX serisindeki tüm kaldırma mıknatısları için geçerli olan benzersiz bir özelliktir.

Her bir kaldırıcının gerçek kaldırma kapasitesi aşağıdaki faktörlere bağlıdır:

♦ kaldırılacak iş parçalarının kalınlığı ve şekli (her kaldırıcı için kaldırma kapasitesi ile iş parçalarının kalınlığı arasındaki ilişki verilmiştir). Silindirik katı iş parçaları (silindirler, çubuklar) için kaldırma kapasitesi yaklaşık %50 daha azdır.

Asansörün kullanılabileceği minimum bileşen kalınlığı

6 mm

Çok ince iş parçaları, kaldırma mıknatıslarının manyetik alanından tam olarak yararlanılamadığı için zayıf bir şekilde çekilebilir. Buna ek olarak, ince iş parçaları bükülür ve kaldırıcılarla temas alanları azalır, böylece çekme kuvveti azalır. En iyi kaldırma performansı yeterince kalın iş parçaları için elde edilir.

Kaldırma kapasitesinin %100 olduğu kaldırılacak iş parçasının kalınlığı.	20 mm

Çalışmaya başlamadan önce, kaldırılacak çeliğin kalınlığının bir fonksiyonu olarak kaldırma kapasitesinin yüzde bağımlılığını dikkate almak önemlidir (kaldırma kapasitesi eğrileri kılavuzda bulunabilir).

Borular, çubuklar, çelik şaftlar gibi yuvarlak parçalar taşırken, maksimum yük kapasitesi azalır:

Tip	Mil çapı	Maks. şaft uzunluğu	Maks. yük kapasitesi
FX-800	80-400 [mm]	5000 [mm]	400 [kg]

Her bir kaldırma mıknatısının gerçek kaldırma kapasitesi de şunlara bağlıdır:

♦ kaldırıcı yüzeyi ile kaldırılacak iş parçası arasındaki hava boşluğunun boyutu (her bir kaldırma mıknatısı için, manyetik olmayan boşluğun boyutunun bir fonksiyonu olarak kapasite özellikleri verilmiştir).

İş parçası kalınlığı [mm]	FX-800'ün nominal yük kapasitesi [kg]
	Kaldırıcılar ve kaldırılacak iş parçası arasında manyetik olmayan boşluk D
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
20	800	720	550
15	650	520	450
10	400	320	280
6	200	160	140

Yük kapasitesi, tutucu yüzeyi ile kaldırılacak iş parçası arasındaki hava boşluğuna bağlıdır. Yük Ra'nın yüzey pürüzlülüğü 6,3 μm'den az ise, tutucunun kapasitesi azalmayacaktır. Bu durum çok temiz, düz ve zımparalanmış bir yüzey için geçerlidir. Kaldırılacak malzemelerin yüzey pürüzlülüğü Ra 6,3 μm'den büyük olacaksa, tutucu ile kaldırılacak iş parçası arasındaki boşluk dikkate alınmalıdır.

Paslı haddelenmiş yüzeyler için (0,1-0,3 mm) aralığında bir boşluk varsayılabilirken, pürüzlü gözenekli yüzeyler için boşluk (0.3-0,5 mm).
Çalışmaya başlamadan önce, manyetik olmayan boşluğun bir fonksiyonu olarak yük kapasitesinin yüzde ilişkisi için talimatlara bakın.

Her bir kaldırma mıknatısının gerçek kaldırma kapasitesi ayrıca şunlara bağlıdır:

♦ Kaldırılacak yükün bileşimi (demir içeriği ne kadar yüksekse, kaldırma kapasitesi o kadar yüksek olur):

Tip	Nominal kaldırma kapasitesi [kg]	Malzeme için izin verilen yük kapasitesi * [kg]
FX-800	800	Düşük karbonlu çelik %100	Yüksek karbonlu çelik %90	Düşük alaşımlı çelik %75	Dökme demir 50%
FX-800	800	800	720	600	400

*Diğer faktörler (kalınlık, yüzey kalitesi, şekil) tarafından azaltılmamışsa, belirli bir malzemeden yapılmış bir bileşen için izin verilen yük olacaktır.)

♦ ortam sıcaklığı ve kaldırılacak iş parçasının sıcaklığı (80[^oC]' den yüksek olmamalıdır).
Kaldırma mıknatıslarında manyetik alanın kaynağı, maksimum çalışma sıcaklığı^80oC olan sinterlenmiş neodimyum mıknatıslardır.

Biz teklif ediyoruz:
- danışmanlık,
- Servis,
- yedek parçalar,
- Kaldırma mıknatıslarının yıllık denetimleri ve yük kapasitesi testleri, bir sertifika ile onaylanır.
