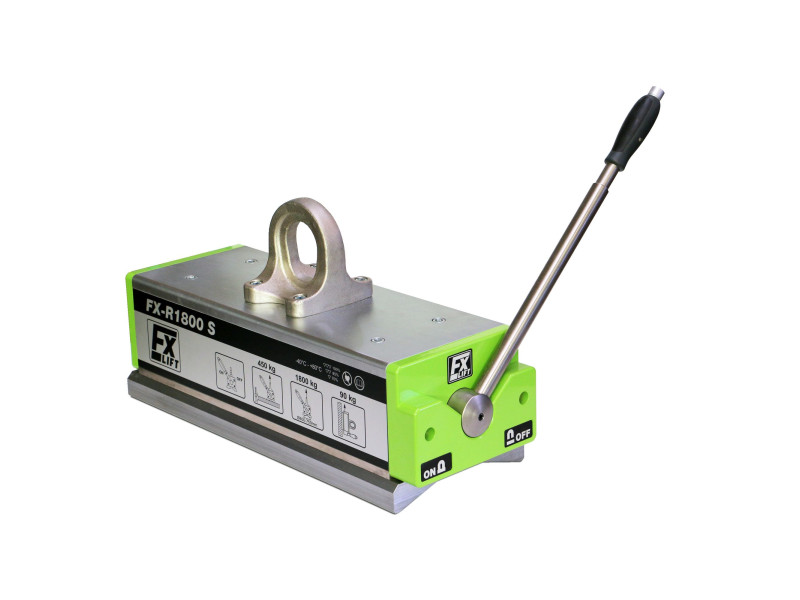

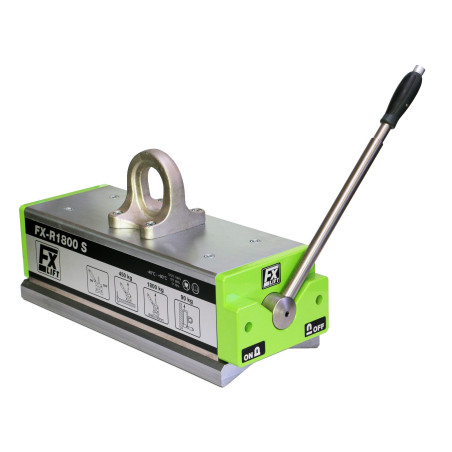

Повдигащ магнит FX-R1800

От	Цена нето	Цена Бруто
1 бр.	€4945.00	€6082.35

Количество

Налично количество:5 бр.

Време за доставка: 8-10 работни дни

Задайте въпрос

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Описание

Дължина: 648 [mm]
Ширина: 248 [mm]
Височина: 334 [mm]
Тип магнит: Неодим
Максимален капацитет на повдигане: 1800 [kg]
Минимална дебелина на повдигнатия елемент: 15 [mm]
Максимална работна температура: ≤ 80 [°C]
Тегло: 182 [kg]
Време за доставка: 8-10 работни дни

Номинална товароподемност: 1800 [kg]

Максимална товароподемност (разрушаващо натоварване): >6000 [kg] - Коефициентът на безопасност при статични изпитвания е 3,5 и съответства на EN 13155:2021-05

НЕ ПОВДИГАЙТЕ товари, КОИТО СА ПО-ТЕЖКИ ОТ НОМИНАЛНАТА ТОВАРОПОДЕЛНОСТ !

Подемните магнити от серията FX-R се използват предимно за повдигане и пренасяне на кръгли железни и магнитни стоманени части, т.е. тръби и пръти. Магнитното поле на подемните магнити се генерира от неодимови магнити. Тези устройства не се нуждаят от никакво захранване. Магнитното поле се включва и изключва чрез регулиране на ръчен лост.
Използват се в стоманодобивни заводи, фабрики, складове, работилници и докове. Полезни са и за обработка на ламарина, плочи, профили, ъгли, канали, квадратни тръби и други големи черни компоненти.

Към всеки магнит за повдигане от серията FX-R прикрепяме:

♦ 5-годишна гаранция
♦ декларация за съответствие "CЄ"
♦ протокол за измерване на капацитета
♦ инструкции за работа
♦ кратко ръководство

Всички стоманени компоненти на магнитите за повдигане от серията FX-R са с никелово покритие, което им придава повишена устойчивост на корозия. Това е уникална характеристика, която се прилага за всички подемни магнити от серията FX-R.

Действителният капацитет на повдигане на всеки повдигащ магнит зависи от следните фактори:

♦ дебелината и формата на повдиганите детайли

минимална дебелина на компонента, при която подемникът може да се използва

15 mm

Твърде тънки детайли могат да бъдат привлечени слабо, тъй като магнитното поле на повдигащите магнити не се използва напълно. Освен това тънките детайли се огъват и контактната им площ с повдигачите намалява, поради което силата на изтегляне намалява. Най-добра ефективност на повдигане се постига при достатъчно дебели детайли.

Дебелина на повдигания детайл, при която капацитетът на повдигане е 100 %.	40 mm

Преди да започнете работа, е важно да вземете предвид процентната зависимост на товароподемността като функция от дебелината на повдиганата стомана (криви на товароподемността можете да намерите в ръководството).

При работа с кръгли детайли, като тръби, пръти, стоманени валове, максималната товароподемност се намалява:

Тип	Диаметър на вала	Максимална дължина на вала	Максимална товароносимост
FX-R1800	120-560 [mm]	4500 [mm]	1800 [kg]

Действителната товароподемност на всеки повдигащ магнит зависи и от:

♦ размера на въздушната междина между повърхността на повдигащите магнити и повдигания детайл (за всеки повдигащ магнит са дадени характеристиките на товароподемността като функция на размера на немагнитната междина).

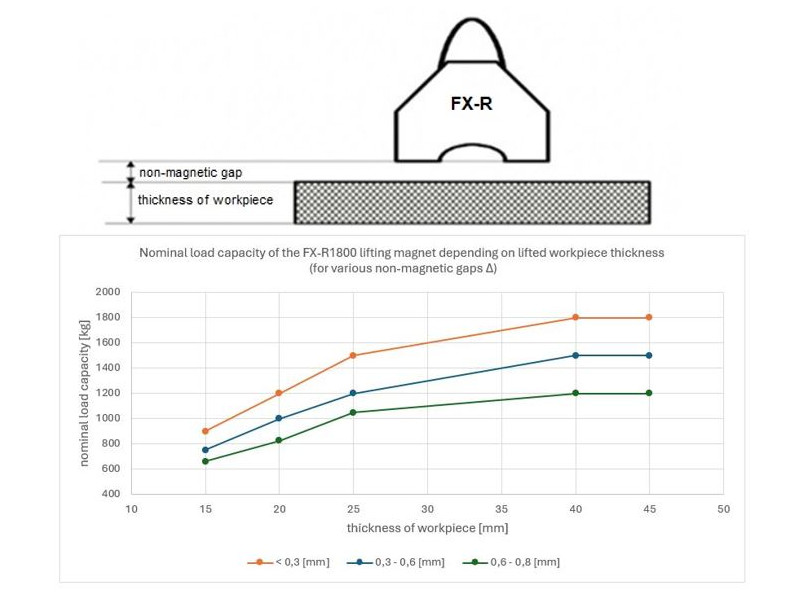

Дебелина на детайла [mm]	Номинална товароносимост на FX-R1800 [kg]
	Немагнитна междина D между повдигащия магнит и повдигания детайл
	D < 0,3 mm	D = 0,3-0,6 mm	D = 0,6-0,8 mm
40	1800	1500	1200
25	1500	1200	1050
20	1200	1000	825
15	900	750	660

Товароносимостта зависи от въздушната междина между повърхността на повдигащия магнит и повдигания детайл. Ако грапавостта на повърхността на товара Ra е по-малка от 6,3 μm, капацитетът няма да намалее. Това важи за много чиста, равна и шлифована повърхност. Ако грапавостта на повърхността на материалите, които ще се повдигат, Ra ще бъде по-голяма от 6,3 μm, трябва да се вземе предвид разстоянието между хващача и повдигания детайл.

За ръждиви валцовани повърхности може да се приеме разстоянието в диапазона (0,1-0,3 mm), докато за груби порести повърхности разстоянието се оценява в диапазона (03-0,5 mm).
Преди започване на работа направете справка с инструкциите за процентното съотношение на товароподемността като функция на немагнитната междина.

Действителната товароподемност на всеки повдигащ магнит зависи също така от:

♦ Състава на товара, който ще се повдига (колкото по-високо е съдържанието на желязо, толкова по-висока е товароподемността):

Тип	Номинална товароподемност на повдигане [kg]	Допустима товароподемност за материала * [kg]
FX-R1800	1800	Нисковъглеродна стомана 100%	Високовъглеродна стомана 90%	Нисколегирана стомана 75%	Чугун 50%
FX-R1800	1800	1800	1620	1350	900

*) това е допустимото натоварване за компонент, изработен от даден материал, ако не е намалено от други фактори (дебелина, качество на повърхността, форма).

♦ температурата на околната среда и температурата на повдигания детайл (тя не трябва да е по-висока от 80[^oC]).
При магнитите за повдигане източник на магнитното поле са синтеровани неодимови магнити, чиято максимална работна температура е^80oC.

Ние предлагаме:
- консултации,
- услуги,
- резервни части,
- годишни инспекции и тестове за товароносимост на подемни магнити, потвърдени със сертификат.
