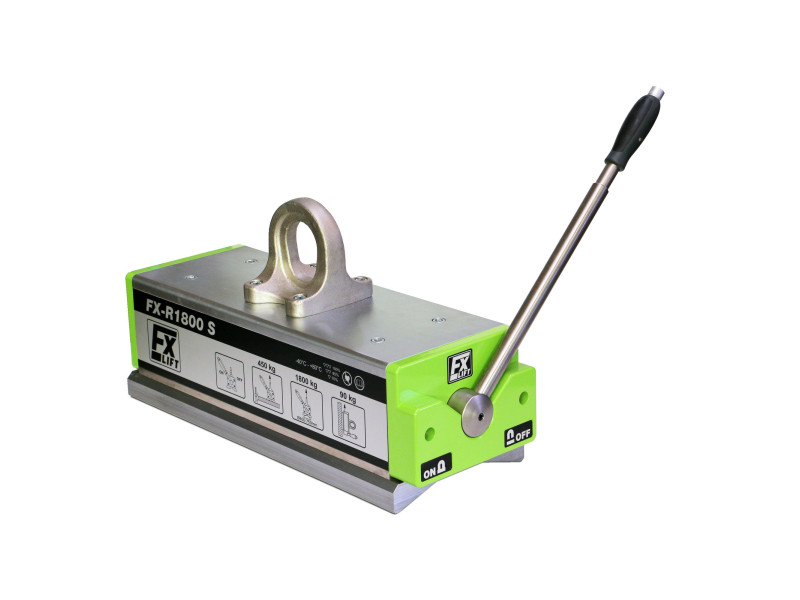

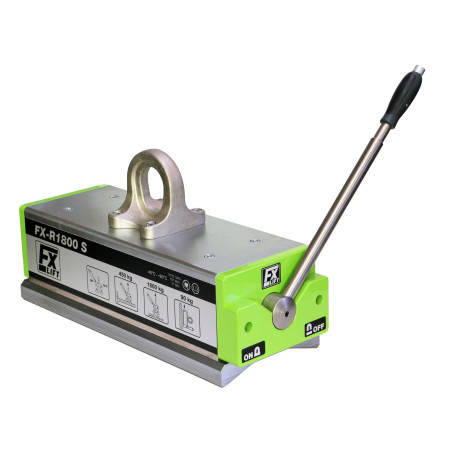

Підйомний магніт FX-R1800

з	Ціна нетто	Ціна брутто
1 шт.	€4945.00	€6082.35

Кількість

Доступна кількість:5 шт.

Термін доставки: 8-10 робочих днів

Поставити запитання

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Опис

Довжина: 648 [mm]
Ширина: 248 [mm]
Висота: 334 [mm]
Тип магніту: Неодим
Максимальна вантажопідйомність: 1800 [kg]
Мінімальна товщина елемента, що піднімається: 15 [mm]
Максимальна робоча температура: ≤ 80 [°C]
Вага: 182 [kg]
Час доставки: 8-10 робочих днів

Номінальна вантажопідйомність: 1800 [кг]

Максимальна вантажопідйомність (розривне навантаження): >6000 [кг] - Коефіцієнт запасу міцності при статичних випробуваннях становить 3,5 і відповідає EN 13155:2021-05

НЕ ПІДНІМАЙТЕ ВАНТАЖІ, ЩО ПЕРЕВИЩУЮТЬ НОМІНАЛЬНУ ВАНТАЖОПІДІЙМАЛЬНУ ЗДАТНІСТЬ !

Вантажопідйомні магніти серії FX-R використовуються в основному для підйому і переміщення круглих залізних і магнітних сталевих деталей, наприклад, труб і стрижнів. Магнітне поле підйомних магнітів створюється неодимовими магнітами. Ці пристрої не потребують жодного джерела живлення. Магнітне поле вмикається і вимикається за допомогою ручного важеля.
Використовуються на металургійних заводах, фабриках, складах, майстернях і доках. Вони також корисні для переміщення листового металу, плит, профілів, куточків, швелерів, квадратних труб та інших великих компонентів з чорних металів.

До кожного підйомного магніту серії FX-R ми додаємо:

♦ 5-річну гарантію
♦ декларацію відповідності "СЄ"
♦ протокол вимірювання вантажопідйомності
♦ інструкцію з експлуатації
♦ короткий довідник

Всі сталеві компоненти підйомних магнітів FX-R нікельовані, що забезпечує їм підвищену корозійну стійкість. Це унікальна особливість, яка застосовується до всіх вантажопідйомних магнітів серії FX-R.

Фактична вантажопідйомність кожного підйомника залежить від наступних факторів:

♦ товщини та форми виробів, які потрібно підняти

Мінімальна товщина деталі, при якій можна використовувати підйомник

15 мм

Занадто тонкі заготовки можуть слабко притягуватися, оскільки магнітне поле підйомних магнітів використовується не повністю. Крім того, тонкі заготовки згинаються і площа їхнього контакту з підйомниками зменшується, що призводить до зниження сили тяги. Найкраща ефективність підйому досягається для досить товстих заготовок.

Товщина заготовки, що піднімається, при якій вантажопідйомність становить 100%.	40 мм

Перед початком роботи важливо враховувати відсоткову залежність вантажопідйомності від товщини сталі, яку потрібно підняти (криві вантажопідйомності можна знайти в інструкції).

При роботі з круглими деталями, такими як труби, прути, сталеві вали, максимальна вантажопідйомність зменшується:

Тип	Діаметр вала	Макс. довжина вала	Максимальна вантажопідйомність
FX-R1800	120-560 [мм]	4500 [мм]	1800 [кг]

Фактична вантажопідйомність кожного вантажопідйомного магніту також залежить від:

♦ величини повітряного зазору між поверхнею вантажопідйомних магнітів і заготовкою, що піднімається (для кожного вантажопідйомного магніту наведені характеристики вантажопідйомності в залежності від величини немагнітного зазору).

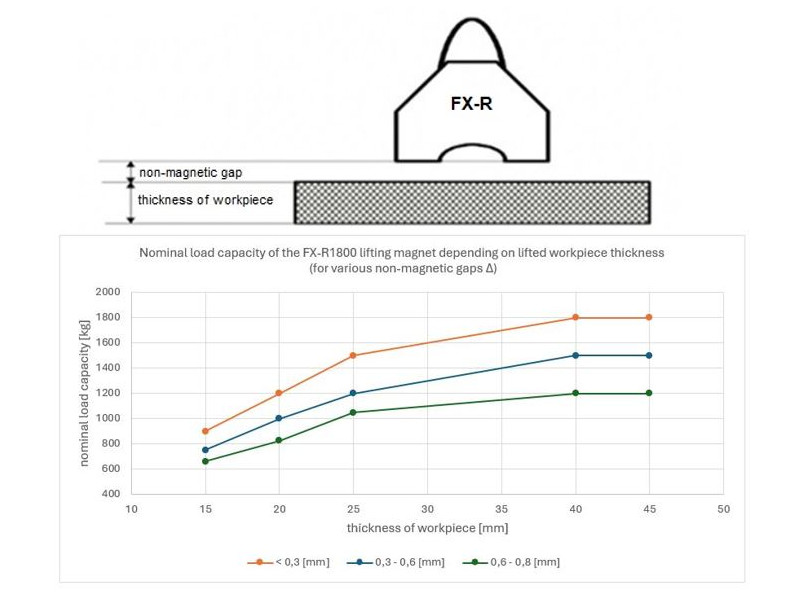

Товщина заготовки [мм]	Номінальна вантажопідйомність FX-R1800 [кг]
	Немагнітний зазор D між підйомним магнітом і заготовкою, яку потрібно підняти
	D < 0,3 мм	D = 0,3-0,6 мм	D = 0,6-0,8 мм
40	1800	1500	1200
25	1500	1200	1050
20	1200	1000	825
15	900	750	660

Вантажопідйомність залежить від повітряного зазору між поверхнею підйомного магніту і заготовкою, яку потрібно підняти. Якщо шорсткість поверхні вантажу Ra менше 6,3 мкм, вантажопідйомність не зменшується. Це стосується дуже чистої, плоскої та відшліфованої поверхні. Якщо шорсткість поверхні матеріалів, що піднімаються Ra буде більше 6,3 мкм, слід враховувати зазор між захватом і заготовкою, що піднімається.

Для іржавих прокатних поверхонь можна прийняти зазор в діапазоні (0,1-0,3 мм), в той час як для шорстких пористих поверхонь зазор оцінюється в діапазоні (0.3-0,5 мм).
Перед початком роботи зверніться до інструкції щодо відсоткової залежності вантажопідйомності від немагнітного зазору.

Фактична вантажопідйомність кожного вантажопідйомного магніту також залежить від:

♦ Складу вантажу, що піднімається (чим вищий вміст заліза, тим вища вантажопідйомність):

Тип	Номінальна вантажопідйомність [кг]	Допустима вантажопідйомність для матеріалу * [кг]
FX-R1800	1800	Низьковуглецева сталь 100	Високовуглецева сталь 90	Низьколегована сталь 75	Чавун 50%
FX-R1800	1800	1800	1620	1350	900

*) це буде допустиме навантаження для компонента, виготовленого з даного матеріалу, якщо його не зменшують інші фактори (товщина, якість поверхні, форма).

температура навколишнього середовища і температура заготовки, яку потрібно підняти (вона не повинна бути вище 80[^oC]).
У підйомних магнітах джерелом магнітного поля є спечені неодимові магніти, максимальна робоча температура яких становить^80oC.

Ми пропонуємо
- консалтинг,
- сервіс,
- запасні частини,
- щорічні перевірки та випробування вантажопідйомності вантажопідйомних магнітів, що підтверджуються сертифікатом.
