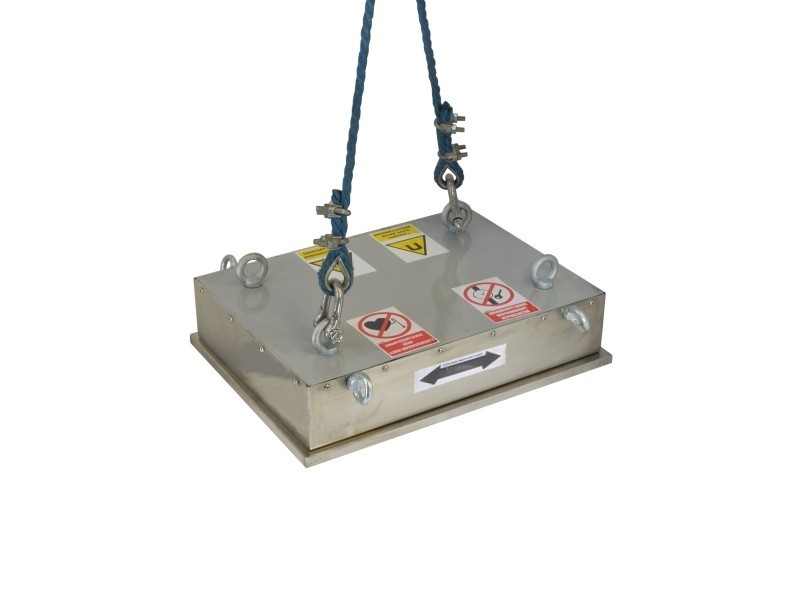

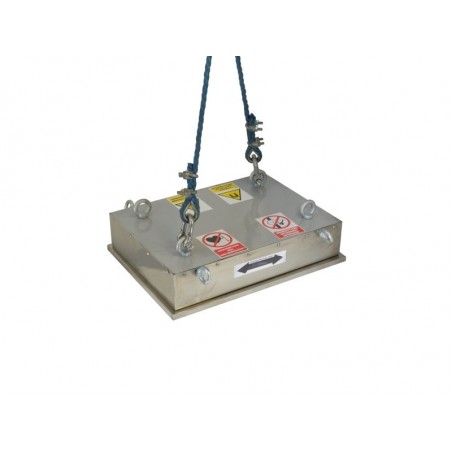

Závěsný magnet pro separaci železa 620x450x126 / N s čisticí deskou

Odlučovač namontovaný nad letem pásového dopravníku se používá k zachycování nežádoucích ocelových a železných prvků z přepravovaných látek (potravinářský průmysl, zpracování plastů, nerostných surovin, recyklace atd.). Namontovaný pod určitým úhlem může být užitečný i jako odlučovač žlabů. Vzduchotěsný kryt z kyselinovzdorné oceli obsahuje magnetický systém sestavený z neodymových magnetů. Jedná se o spodní povrch separátoru, který je magneticky aktivní. Směr posuvu pásky je podél rozměru 620 mm. Horní část separátoru je vybavena čtyřmi šroubovacími otvory M12, do kterých se šroubují oka používaná k zavěšení. Dvě delší boční plochy separátoru jsou vybaveny dvěma šroubovacími otvory M10 se dvěma oky, do kterých se šroubují oka pro zavěšení při montáži na staveništi nebo při čištění.

Čistící deska je vyrobena z kyselinovzdorné oceli a měkkého hliníku a chrání povrch odlučovače před poškozením způsobeným nárazy zachycených prvků. Dva proužky magnetického měkkého plechu zabudované do desky způsobují, že drží na separátoru a zároveň je lze snadno vytrhnout i se zachycenými prvky, čímž se zefektivní čištění.

Na zakázku jsme připraveni dodat magnetické odlučovače o rozměrech, které si zvolí zákazník. Magnetické parametry, rozsah činnosti a rozměry se upravují podle potřeb a očekávání Klienta. Takový typ magnetického separátoru montujeme zpravidla nejdéle do 14 dnů od zadání objednávky.

Magnetické pole ve středu plochy mezi magnetickými póly je ~0,630 [T].

Magnetické pole ve středu povrchu mezi magnetickými póly ve vzdálenosti:

20 mm od separátoru je ~0,320 [T],
40 mm od separátoru je ~0,218 [T],
80mm od separátoru je ~0,118 [T],
120mm od separátoru je ~0,075 [T],
160 mm od separátoru je ~0,055 [T],
200mm od separátoru je ~0,035 [T],
240mm od separátoru je ~0,023 [T].

Jako příklad lze uvést rozsah zachycení různých zachycených předmětů: šroubové uzávěry M5-M10 - cca 185 mm, kladiva 0,7-2 kg - cca 200 mm, ploché klíče a železné hřebíky (2-6 palců.) - cca 350 mm.

V magnetickém separátoru byly použity slinuté magnety NdFeB. Maximální pracovní teplota magnetických separátorů s magnety NdFeB je přibližně 1,5 °C. 80°[C].

Pozor! Neopatrná manipulace může způsobit vážné poranění rukou !

Hmotnost separátoru je: ~ 260,0 [kg].
