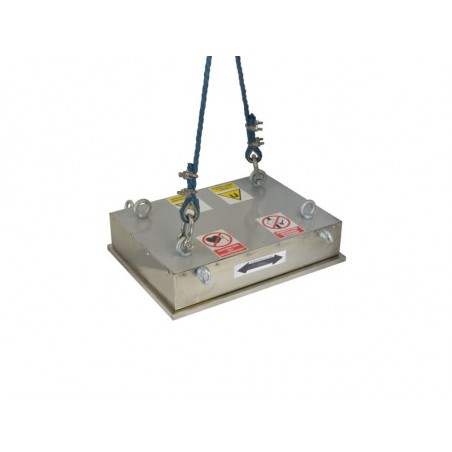

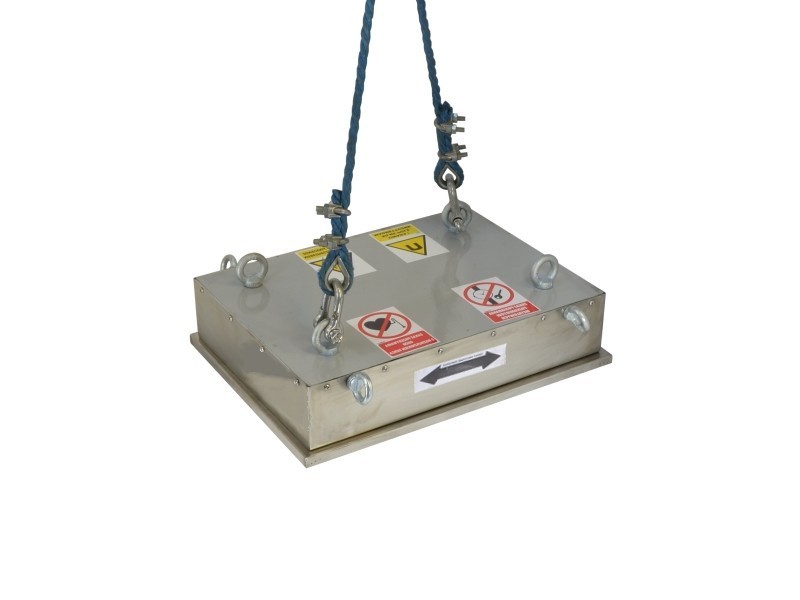

Závesný magnet na separáciu železa 620x450x126 / N s čistiacou doskou

Separátor namontovaný nad letom pásového dopravníka sa používa na zachytávanie nežiaducich oceľových a železných prvkov z prepravovaných látok (potravinársky priemysel, spracovanie plastov, nerastných surovín, recyklácia atď.). Namontovaný pod určitým uhlom môže byť užitočný aj ako žľabový separátor. Vzduchotesný kryt vyrobený z kyselinovzdornej ocele obsahuje magnetický systém zostavený z neodymových magnetov. Ide o spodný povrch separátora, ktorý je magneticky aktívny. Smer posuvu pásky je pozdĺž rozmeru 620 mm. Vrchná časť separátora je vybavená štyrmi skrutkovacími otvormi M12, v ktorých sú zaskrutkované oká používané na zavesenie. Dve dlhšie bočné plochy separátora sú vybavené dvoma skrutkovacími otvormi M10 s dvoma očkami, do ktorých sa zaskrutkujú očká používané na zavesenie počas montáže na pracovisku alebo čistenia.

Čistiaca doska je vyrobená z kyselinovzdornej ocele a mäkkého hliníka a chráni povrch separátora pred poškodením spôsobeným nárazmi zachytených prvkov. Dva pásy magnetického plechu z mäkkého kovu zabudované do dosky spôsobujú, že držia na separátore a zároveň sa dajú ľahko vytrhnúť so zachytenými prvkami, čím sa zefektívňuje čistenie.

Na objednávku sme pripravení dodať magnetické odlučovače s rozmermi, ktoré si zákazník zvolí. Magnetické parametre, rozsah činnosti a rozmery sa upravujú podľa potrieb a očakávaní Klienta. Takýto typ magnetického separátora montujeme spravidla najneskôr do 14 dní od zadania objednávky.

Magnetické pole v strede plochy medzi magnetickými pólmi je ~0,630 [T].

Magnetické pole v strede povrchu medzi magnetickými pólmi vo vzdialenosti:

20 mm od separátora je ~0,320 [T],
40 mm od separátora je ~0,218 [T],
80mm od separátora je ~0,118 [T],
120mm od separátora je ~0,075 [T],
160 mm od separátora je ~0,055 [T],
200mm od separátora je ~0,035 [T],
240mm od separátora je ~0,023 [T].

Ako príklad uvádzame rozsah zachytenia rôznych zachytených predmetov: skrutkové uzávery M5-M10 - cca 185 mm, kladivá 0,7 kg-2 kg - cca 200 mm, ploché kľúče a železné klince (2-6 palcov) - cca 350 mm.

V magnetickom separátore boli použité spekané magnety NdFeB. Maximálna pracovná teplota magnetických odlučovačov s magnetmi NdFeB je cca. 80°[C].

Pozor! Neopatrná manipulácia môže spôsobiť vážne poranenie rúk !

Hmotnosť separátora je: ~ 260,0 [kg]
