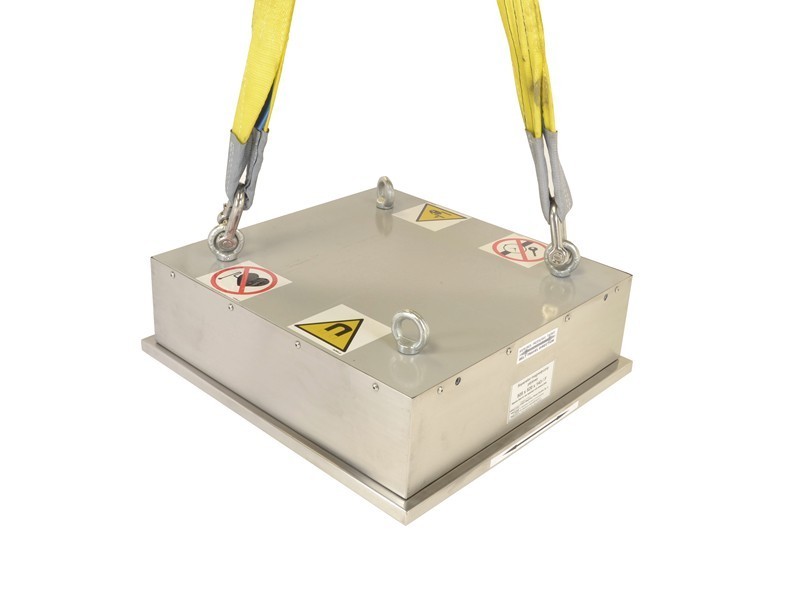

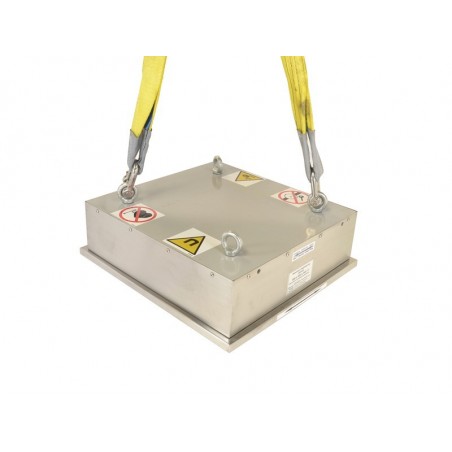

Závěsný magnet pro separaci železa 505x730x150 / F s čisticí deskou

Odlučovač namontovaný nad letem pásového dopravníku se používá k zachycování nežádoucích ocelových a železných prvků z přepravovaných látek (potravinářský průmysl, zpracování plastů, nerostných surovin, recyklace atd.). Namontovaný pod určitým úhlem může být užitečný i jako odlučovač žlabů. Vzduchotěsný kryt z kyselinovzdorné oceli obsahuje magnetický systém sestavený z feritových magnetů. Jedná se o spodní povrch separátoru, který je magneticky aktivní. Separátory jsou vybaveny šesti šroubovacími otvory M10, do kterých se šroubují oka sloužící k zavěšení.

Čistící deska je vyrobena z kyselinovzdorné oceli a měkkého hliníku a chrání povrch separátoru před poškozením způsobeným nárazy zachycených prvků. Dva proužky magnetického měkkého plechu zabudované do desky způsobují, že drží na odlučovači a zároveň je lze snadno vytrhnout se zachycenými prvky, čímž se zefektivní čištění.

Na zakázku jsme připraveni dodat magnetické odlučovače s rozměry, které si Klient zvolí.
Magnetické parametry, rozsah činnosti a rozměry jsou upraveny podle potřeb a očekávání Klienta.

Magnetické pole ve středu povrchu magnetického pólu je ~0,160 [T].

Magnetické pole na okraji povrchu magnetického pólu (max.) je ~0,250 [T].

Magnetické pole ve středu povrchu mezi magnetickými póly je ~0,135 [T].

Magnetické pole ve středu povrchu mezi magnetickými póly ve vzdálenosti:
40 mm od oddělovače je ~0,131 [T],
80 mm od oddělovače je ~0,090 [T]
100 mm od oddělovače je ~0,075 [T]
120 mm od oddělovače je ~0,062 [T]
140 mm od oddělovače je ~0,053 [T]
160 mm od separátoru je ~0,044 [T]
180 mm od separátoru je ~0,037 [T]
200 mm od separátoru je ~0,032 [T]
240 mm od separátoru je ~0,023 [T]
280 mm od separátoru je ~0,018 [T].

Příklad rozsahu zachycení různých zachycených předmětů:
šroubové uzávěry M5-M10 - cca 175 mm,
železné hřebíky - cca 390 mm,
kancelářské sponky - cca 320 mm.

V magnetickém separátoru byly použity spékané feritové magnety.
Maximální pracovní teplota magnetických separátorů s feritovými magnety je cca 250°[C].

Pozor! Neopatrná manipulace může způsobit vážné poranění rukou!

Hmotnost separátoru je: ~ 250,0 [kg] + 7,0 [kg] čisticí deska.
