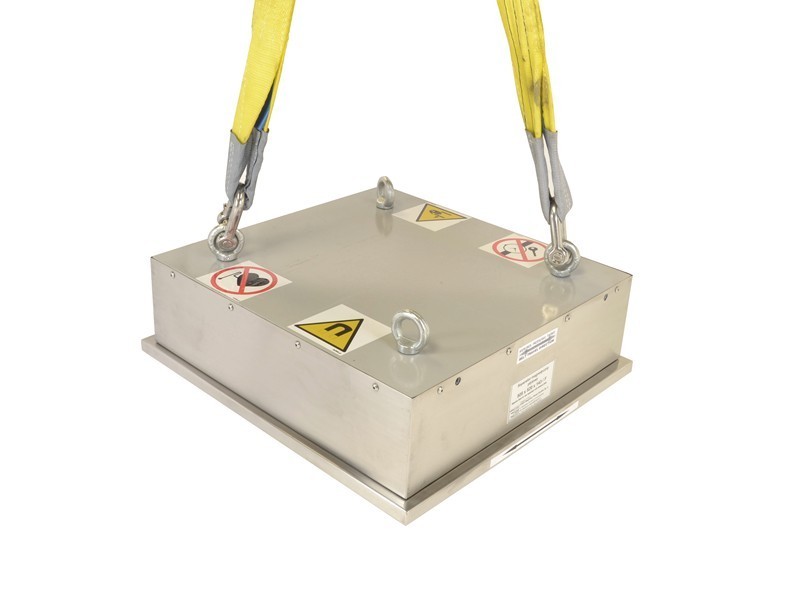

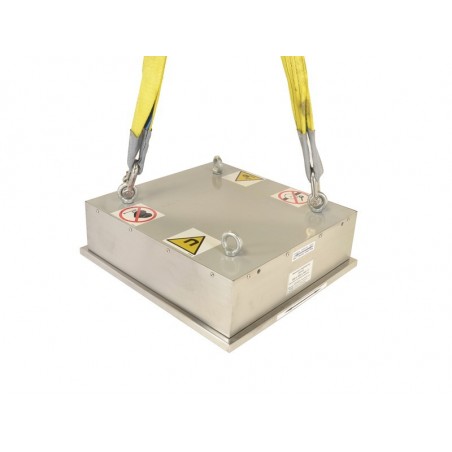

Ripustettu magneetti raudan erottamiseen 505x730x150 / F, jossa on puhdistuslevy.

Hihnakuljettimen yläpuolelle asennettua erottinta käytetään ei-toivottujen teräs- ja rautaelementtien keräämiseen kuljetettavista aineista (elintarviketeollisuus, muovien käsittely, mineraaliraaka-aineet, kierrätys jne.). Tiettyyn kulmaan asennettuna se voi olla hyödyllinen myös kouruerottimena. Haponkestävästä teräksestä valmistettu ilmatiivis kotelo sisältää ferriittimagneeteista kootun magneettijärjestelmän. Se on erottimen alapinta, joka on magneettisesti aktiivinen. Erotin on varustettu kuudella M10-ruuviaukolla, joihin ruuvataan ripustukseen käytettävät silmukat.

Puhdistuslevy on valmistettu haponkestävästä teräksestä ja pehmeästä alumiinista, joka suojaa erottimen pintaa kiinnijääneiden elementtien iskujen aiheuttamilta vaurioilta. Levyyn on rakennettu kaksi magneettista pehmeää metallilevyä, jotka pitävät kiinni erottimesta ja jotka voidaan samalla helposti repiä irti kiinni jääneillä elementeillä, mikä tehostaa puhdistusta.

Olemme valmiita toimittamaan tilauksesta magneettierottimia asiakkaan valitsemilla mitoilla.
Magneettiset parametrit, toiminta-alue ja mitat mukautetaan asiakkaan tarpeiden ja odotusten mukaan.

Magneettikenttä magneettinavan pinnan keskellä on ~0,160 [T].

Magneettikenttä magneettinavan pinnan reunalla (max.) on ~0,250 [T].

Magneettikenttä magneettinapojen välisen pinnan keskellä on ~0,135 [T].

Magneettikenttä magneettinapojen välisen pinnan keskellä etäisyydellä:
40 mm:n etäisyydellä erottimesta on ~0,131 [T],
80 mm:n etäisyydellä erottimesta on ~0,090 [T]
100 mm:n etäisyydellä erottimesta on ~0,075[T]
120 mm:n etäisyydellä erottimesta on ~0,062 [T]
140 mm:n etäisyydellä erottimesta on ~0,075 [T] 120 mm:n etäisyydelläerottimesta on ~0,062 [T] 140 mm:n etäisyydellä erottimesta on ~0,075 [T],053 [T]
160 mm erottimesta on ~0,044 [T]
180 mm erottimesta on ~0,037 [T]
200 mm erottimesta on ~0,032 [T]
240 mm erottimesta on ~0,023 [T]
280 mm erottimesta on ~0,018 [T].

Esimerkkinä kiinnittymisalue eri kiinnitettäville esineille:
ruuvin korkit M5-M10 - noin 175 mm,
rautanaulat - noin 390 mm,
paperiliittimet - noin 320 mm.

Magneettierottimessa on käytetty sintrattuja ferriittimagneetteja.
Ferriittimagneeteilla varustettujen magneettierottimien maksimikäyttölämpötila on noin 250°[C].

Varoitus! Varomaton käsittely voi aiheuttaa vakavia käsivammoja!

Erottimen paino on: ~ 250,0 [kg] + 7,0 [kg] puhdistuslevy.
