D2 x 1 / N38 - Neodymový magnet (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Vnější průměr
2 [mm] +0,1/-0,1
Výška
1 [mm] +0,1/-0,1
Směr magnetizace podél rozměru
1 [mm]
Třída
N38
Typ magnetu
Neodym
Maximální zvedací kapacita
~0,05 [kg]
Nátěry
Niklované (NiCuNi)
Maximální pracovní teplota
≤ 80 [°C]
Hmotnost
0,02 [g]
Výkonnostní parametry

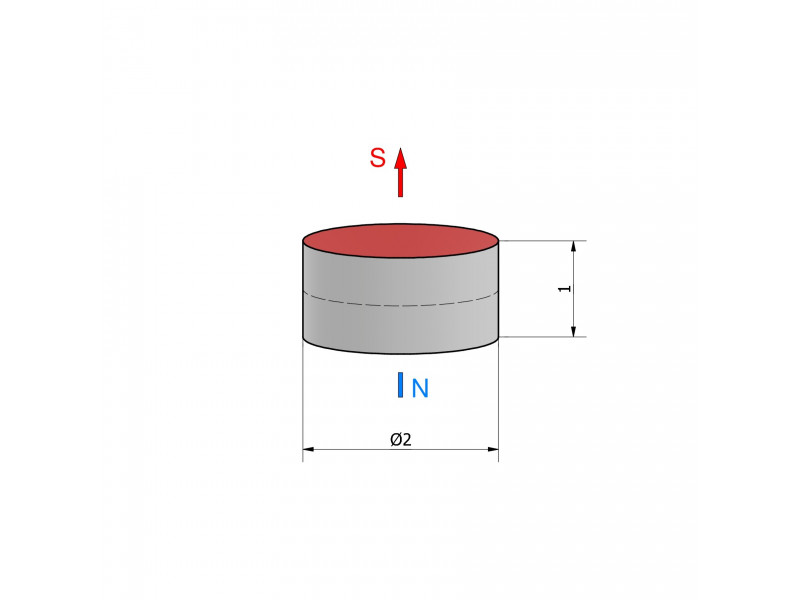

Směr magnetizace po výšce znamená, že jedna kruhová plocha magnetu tvoří N-pól, zatímco druhá - opačná - kruhová plocha se vztahuje k S-pólu.
Výše uvedená maximální nosnost byla měřena při použití hladkého leštěného plechu. Použitý plech měl optimální tloušťku. Vytahovací síla působila kolmo. Při síle působící rovnoběžně s plechem, tj. při pohybu magnetu po plechu, bude nosnost magnetu výrazně nižší. Mezera mezi magnetem a plechem, která vzniká v důsledku toho, že je plech pokryt vrstvou barvy nebo galvanickým povlakem, rovněž způsobí snížení zdvihové kapacity magnetu. Jakákoli drsnost nebo nerovnost plechu rovněž snižuje zdvihovou kapacitu magnetu. Nejvyšší zdvihové kapacity se dosáhne použitím dostatečně silného plechu obsahujícího velké množství železa. Použití plechu z oceli s vysokým obsahem uhlíku nebo litiny bude mít za následek nižší zdvihovou kapacitu. Maximální nosnost je také ovlivněna provozní teplotou magnetu. Zahřátý magnet bude mít nižší nosnost.
nepoužívejte ve vodě
Slinuté neodymové magnety jsou křehké (lámavé). Neodymový magnet bez pouzdra by se mohl po nárazu do jiného silného magnetu zlomit.
Konkrétní maximální provozní teplota magnetu závisí na magnetickém obvodu, ve kterém je umístěn, proto důrazně doporučujeme vyzkoušet magnet za konkrétních podmínek. Zahřátý magnet bude mít menší přilnavost. Teplotní koeficient remanence TK(Br): ≤ -0,12 %/°C. Teplotní koeficient koercivity TK(HcJ): ≤ -0,6 %/°C.
Zde uvedené hodnoty parametrů magnetu jsou výsledkem měření provedených na jednom konkrétním magnetu a slouží k porovnání magnetů dostupných v internetovém obchodě. Doporučujeme, abyste si magnet vyzkoušeli sami za předpokládaných provozních podmínek.
Magnetické vlastnosti materiálu třídy N38
remanence Br |
~ 1,197 [T] |
koercivita HcB |
~ 842 [kA/m] |
koercivita HcJ |
~ 935 [kA/m] |
Magnetické vlastnosti nejsou u každého magnetu stejné. Výsledky měření různých vzorků se budou lišit mimo jiné v důsledku vnitřní heterogenity materiálu a tolerancí měření použitého měřicího zařízení. Pro měření podle IEC 60404-5 jsou tolerance měření ±1 % pro remanenční indukci Br a ±2 % pro koercitivitu HcB a koercitivitu HcJ. Magnet, který je potažen niklem, by měl být před měřením zbaven tohoto povlaku, protože magnetické vlastnosti niklu ovlivní výsledek měření a podhodnotí získané hodnoty parametrů. Zinkový povlak nemá na výsledek měření vliv.
Proto jsou uvedené hodnoty parametrů přibližné.
Můžeme nabídnout parametry magnetů podle individuálních specifikací, včetně pro remanenční indukci Br, koercivitu HcB, koercivitu HcJ, magnetický moment, pracovní bod Jd, směr magnetizace a jeho odchylku atd. V e-mailové korespondenci uveďte požadované minimální hodnoty parametrů nebo hodnoty magnetických parametrů v uvedeném rozmezí minimum-maximum.
Fyzikální vlastnosti
Hustota |
~7,5 [g/cm3] |
Vickersova tvrdost (HV) |
~600 [kg/mm2] |
Rezistivita |
~144 [uOhm x cm] |
Pokud požadujete neodymové magnety vyrobené podle přísných specifikací, zašlete nám prosím svou poptávku spolu se svými požadavky.
.jpg)

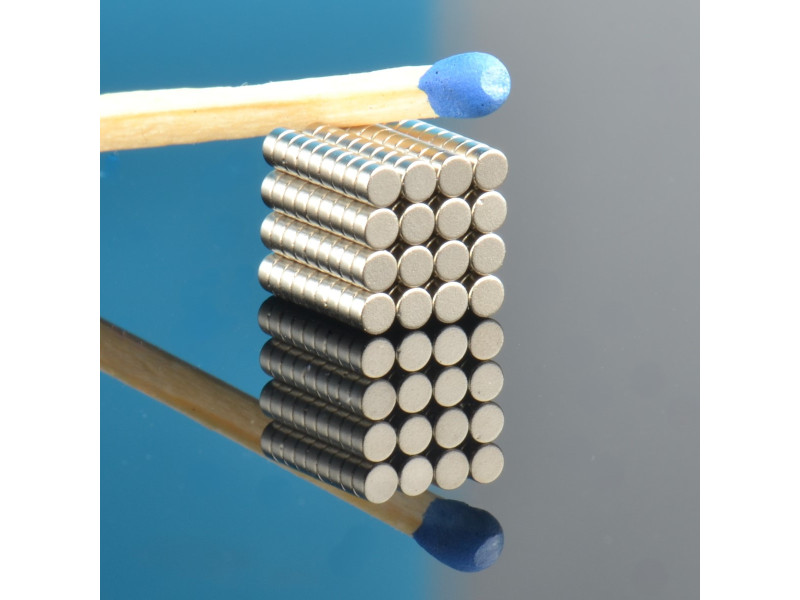

D2x1/N38 - mini magnety

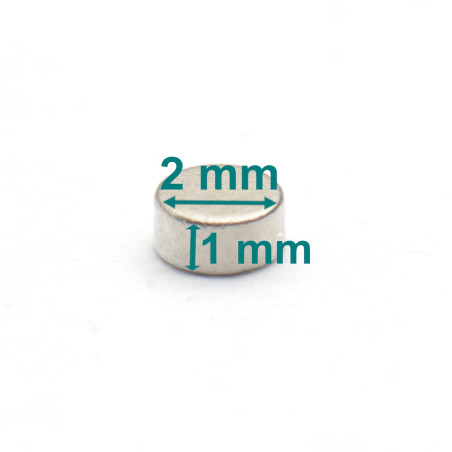

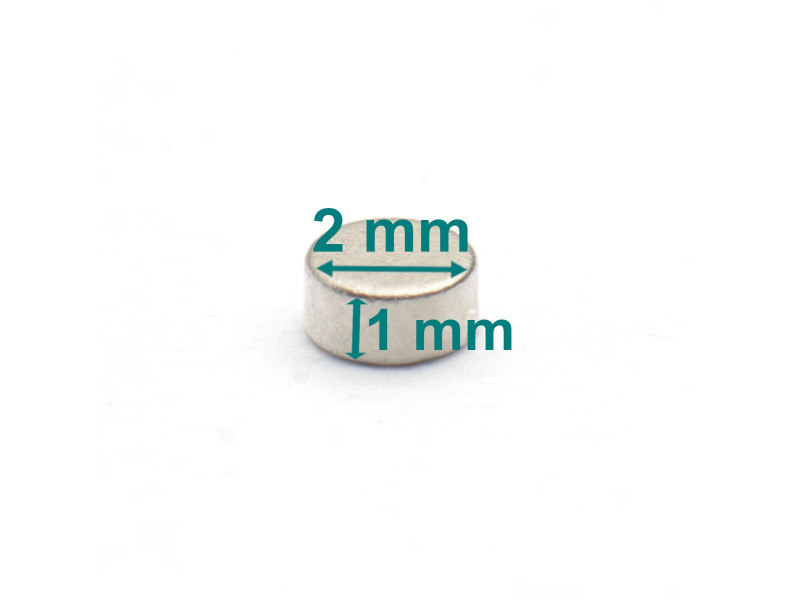

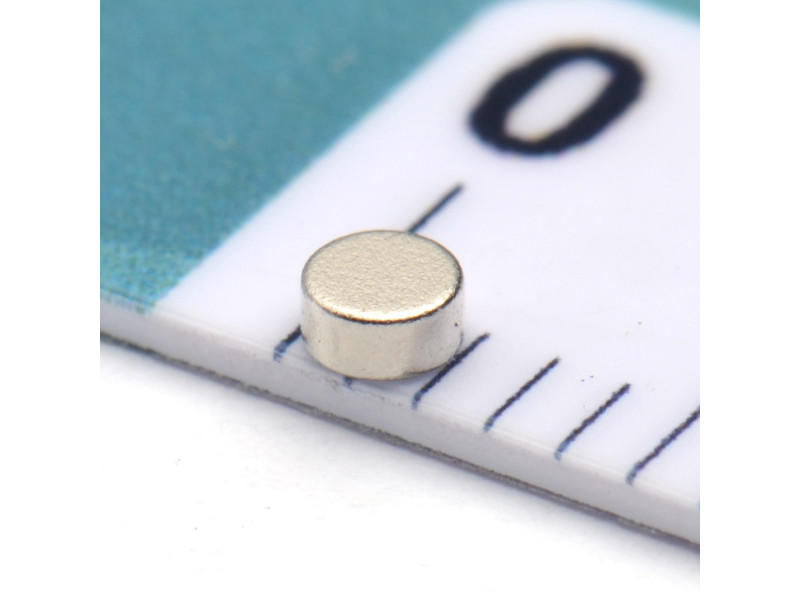

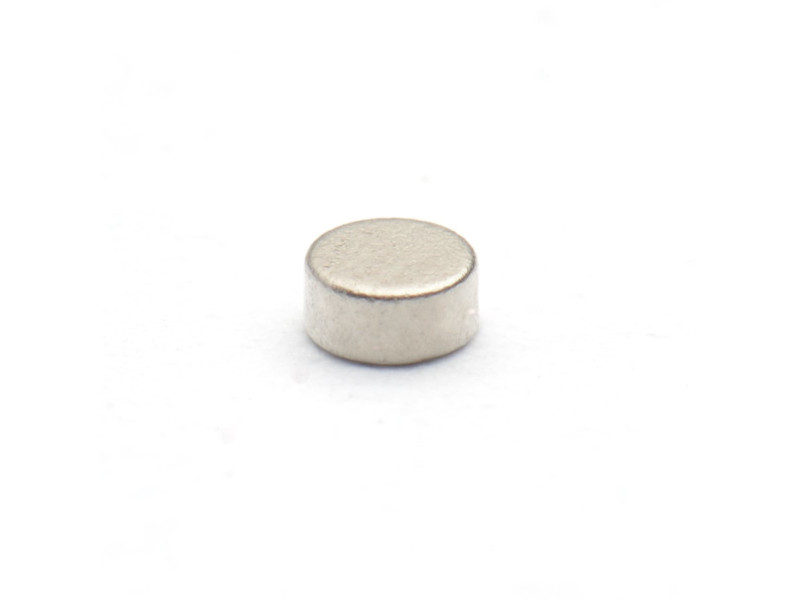

Jedná se o nejmenší neodymový magnet dostupný v internetovém obchodě. Má průměr pouhé 2 mm a výšku pouze 1 mm. Jedná se o skutečný mini magnet. Tvar tohoto magnetu je disk nebo válec.
Magnet má dva magnetické póly, takže je oboustranný. Severní pól se nachází na kulaté základně válce a jižní pól na opačném povrchu. Magnet byl axiálně zmagnetován podél osy kolmé k základně válce.
