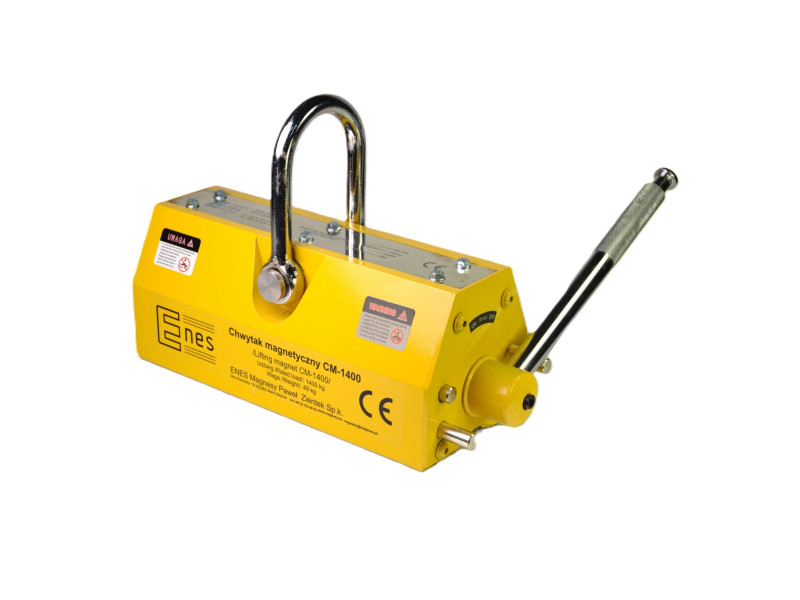

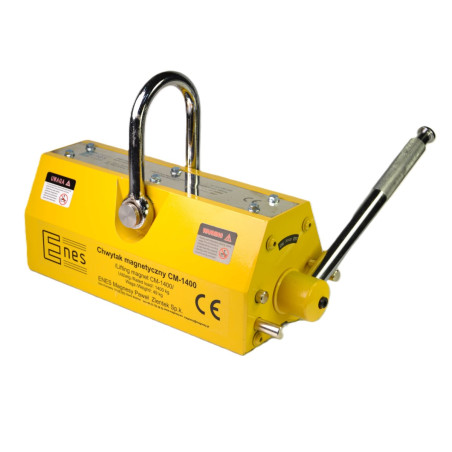

Zvedací magnet CM1400
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

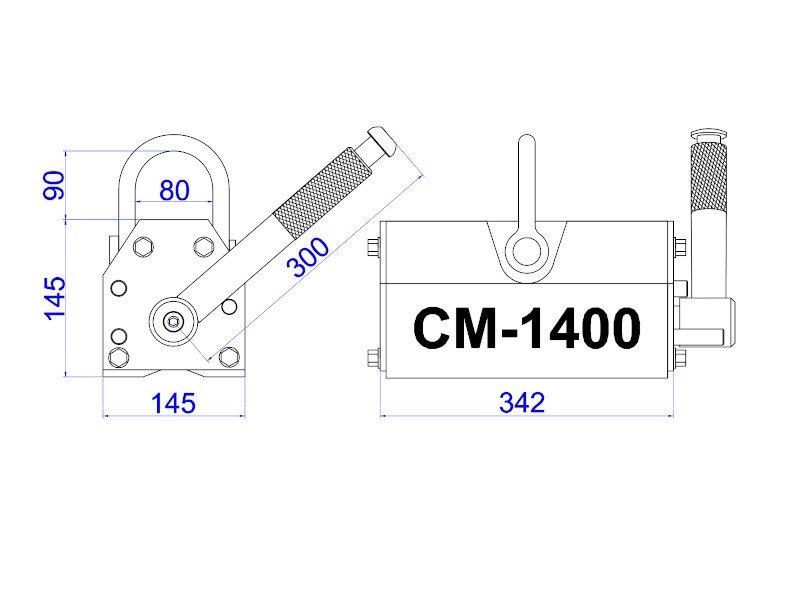

Délka
342 [mm]
Šířka
145 [mm]
Výška
145 [mm]
Typ magnetu
Neodym
Maximální zvedací kapacita
1400 [kg]
Minimální tloušťka zvedaného prvku
15 [mm]
Maximální pracovní teplota
≤ 80 [°C]
Hmotnost
49 [kg]
Výkonnostní parametry
Jmenovitá nosnost: 1400 [kg]
Maximální nosnost (zatížení při přetržení): >4200 [kg] - Bezpečnostní faktor pro statické zkoušky je 3,0 a odpovídá normě EN 13155:2021-05.
NEZVEDEJTE BŘEMENA, KTERÁ JSOU TĚŽŠÍ NEŽ JMENOVITÁ NOSNOST ZDVIHU !

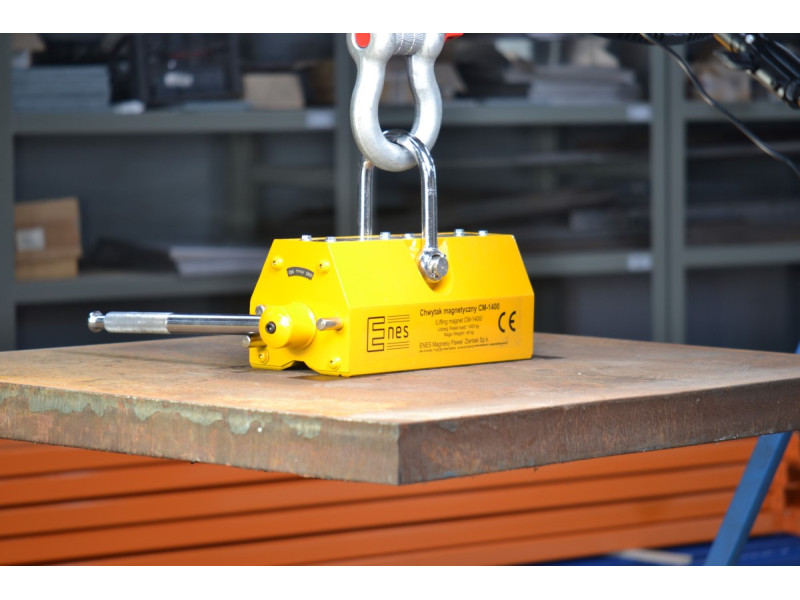

Zdvihací magnety se používají ke zvedání a přemísťování těžkých železných a magnetických ocelových součástí. Tato zařízení nevyžadují žádné napájení. Magnetické pole se zapíná a vypíná nastavením ruční páky. Magnetické pole zvedacího magnetu je generováno neodymovými magnety. Používají se v ocelárnách, továrnách, skladech, dílnách a docích. Jsou užitečné pro manipulaci s plechy, deskami, profily, tyčemi, úhelníky, kanály, kulatými a hranatými trubkami a dalšími velkými železnými obrobky.
Ke každému zvedacímu magnetu řady CM připojujeme:
♦ dvouletou záruku
♦ prohlášení o shodě "CЄ"
♦ protokol o měření nosnosti
♦ návod k obsluze
♦ stručnou referenční příručku
Skutečná nosnost jednotlivých zvedáků závisí na následujících faktorech:
♦ tloušťce a tvaru zvedaných obrobků (u každého zvedáku je uveden vztah mezi nosností a tloušťkou obrobků). U válcových pevných obrobků (válce, tyče) je zdvihací kapacita přibližně o 50 % nižší.
|
Minimální tloušťka součásti, při které lze použít zvedací magnet |
15 mm |
Příliš tenké obrobky mohou být přitahovány slabě, protože magnetické pole zdvihacích magnetů není plně využito. Kromě toho se tenké obrobky ohýbají a jejich kontaktní plocha se zvedacími magnety se zmenšuje, takže se snižuje tažná síla. Nejlepšího zdvihacího výkonu se dosahuje u dostatečně silných obrobků.
|
Tloušťka zvedaného obrobku, při které je zvedací výkon 100 %. |
50 mm |
Před zahájením práce je důležité vzít v úvahu procentuální závislost zdvihacího výkonu v závislosti na tloušťce zvedané oceli (křivky zdvihacího výkonu naleznete v příručce).
Při manipulaci s kulatými díly, jako jsou trubky, tyče, ocelové hřídele, se maximální nosnost snižuje:
|
Typ |
Průměr hřídele |
Maximální délka hřídele |
Maximální nosnost |
|
CM1400 |
175 [mm] |
2750 [mm] |
675 [kg] |
Skutečná nosnost jednotlivých zdvihacích magnetů závisí také na:

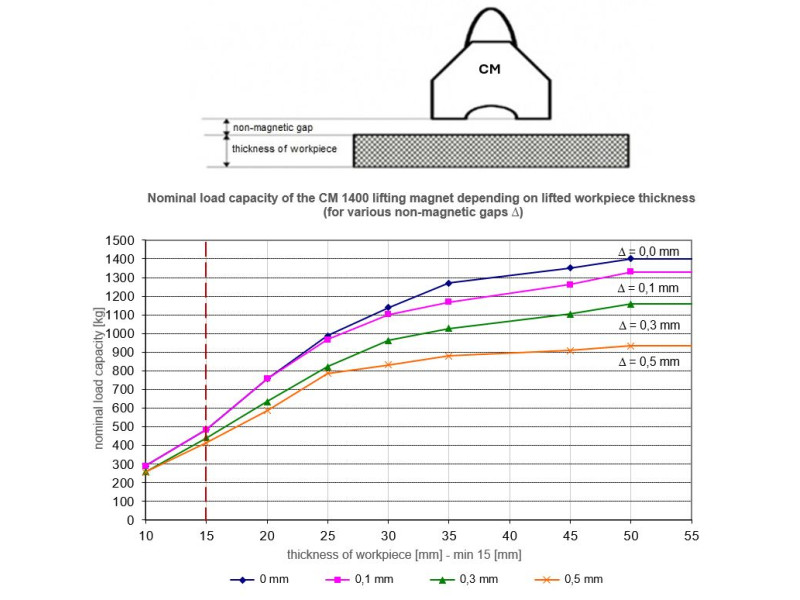

♦ na velikosti vzduchové mezery mezi povrchem zdvihacího magnetu a zvedaným obrobkem (pro jednotlivé zdvihací magnety jsou uvedeny charakteristiky nosnosti v závislosti na velikosti nemagnetické mezery).
|
Jmenovitá nosnost CM-1400 [kg] |
||||
|
Tloušťkaobrobku [mm] |
Nemagnetická mezera D mezi zvedacím magnetem a zvedaným obrobkem |
|||
|
D = 0,0 |
D = 0,1 |
D = 0,3 |
D = 0,5 |
|
|
50 |
1400 |
1361 |
1157 |
934 |
|
45 |
1350 |
1330 |
1103 |
908 |
|
35 |
1270 |
1168 |
1027 |
880 |
|
30 |
1139 |
1101 |
962 |
832 |
|
25 |
987 |
967 |
821 |
785 |
|
20 |
757 |
757 |
634 |
586 |
| 15 |
484 |
480 |
441 |
413 |
Nosnost závisí na vzduchové mezeře mezi povrchem zdvihacího magnetu a zvedaným obrobkem. Pokud je drsnost povrchu břemene Ra menší než 6,3 μm, kapacita uchopovače se nesníží. To platí pro velmi čistý, rovný a obroušený povrch.Pokud bude drsnost povrchu zvedaných materiálů Ra větší než 6,3 μm, je třeba vzít v úvahu mezeru.
U rezavých válcovaných povrchů lze předpokládat mezeru v rozmezí (0,1-0,3 mm), zatímco u drsných porézních povrchů se mezera odhaduje v rozmezí (0,3-0,5 mm).
Před zahájením prací si v návodu přečtěte procentuální vztah nosnosti v závislosti na nemagnetické mezeře.
Skutečná nosnost jednotlivých zdvihacích magnetů závisí také na:
♦ Složení zvedaného břemene (čím vyšší obsah železa, tím vyšší zvedací kapacita):
|
Typ |
Jmenovitá zvedací kapacita [kg] |
Nosnost přípustná pro daný materiál * |
|||
|
Nízkouhlíková ocel 100% |
Ocel s vysokým obsahem uhlíku 90 % |
Nízkolegovaná ocel 75% |
Litina |
||
|
CM 1400 |
1400 |
1400 |
1260 |
1050 |
700 |
*) je to přípustné zatížení pro součást z daného materiálu, pokud není sníženo jinými faktory (tloušťka, kvalita povrchu, tvar).
♦ teplota okolí a teplota zvedaného obrobku (nesmí být vyšší než 80[oC] ).
U zdvihacích magnetů jsou zdrojem magnetického pole spékané neodymové magnety, jejichž maximální provozní teplota je 80oC.
Nabízíme:
- poradenství,
- servis,
- náhradní díly,
CHMCM1400
3 ks
