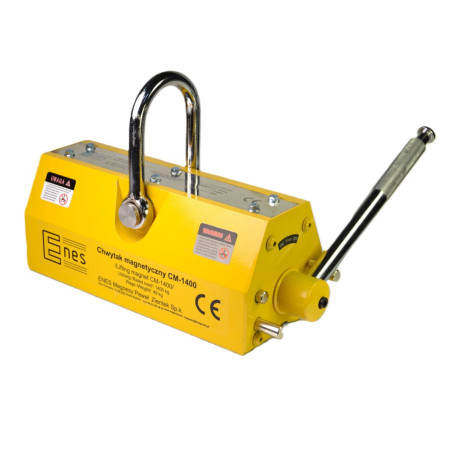

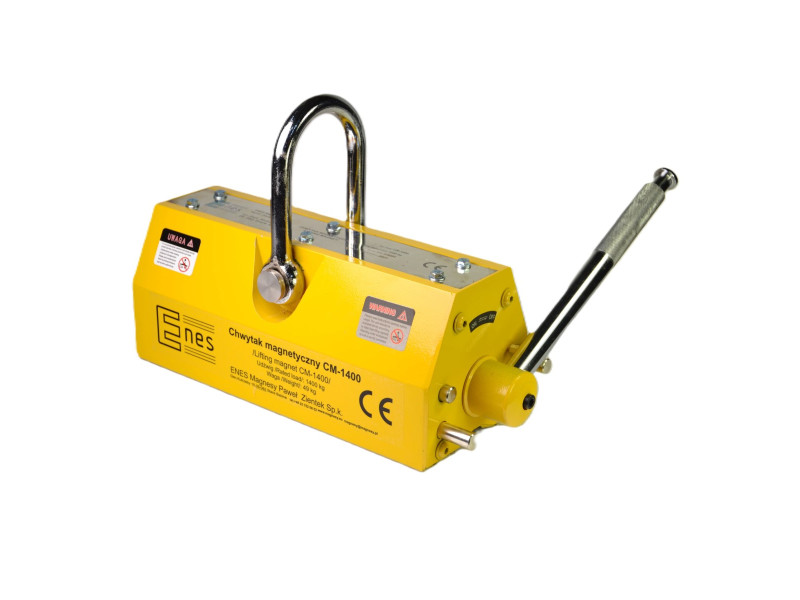

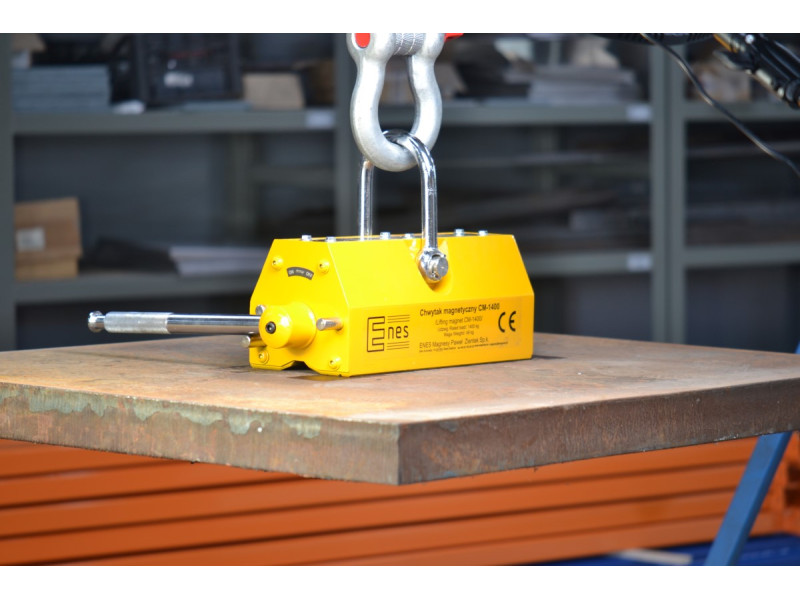

Kaldırma mıknatısı CM1400
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

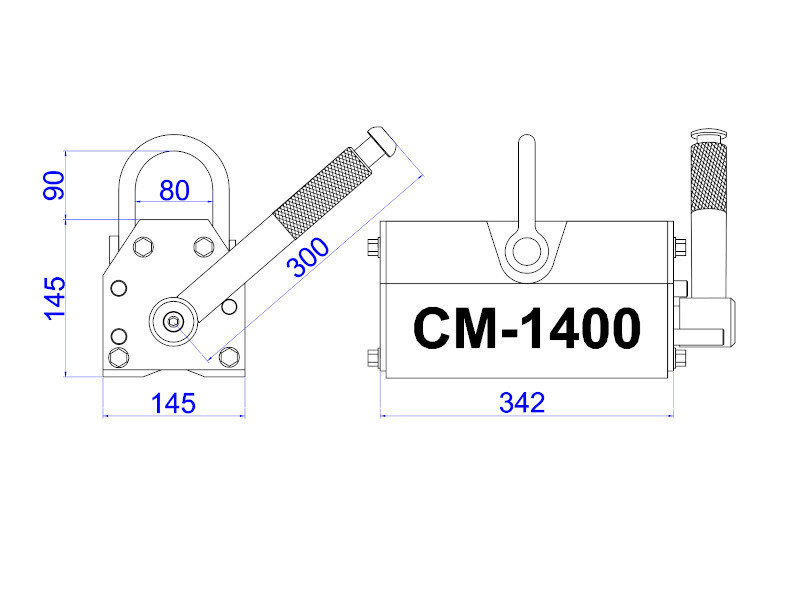

Uzunluk
342 [mm]
Genişlik
145 [mm]
Yükseklik
145 [mm]
Mıknatıs tipi
Neodimyum
Maksimum kaldırma kapasitesi
1400 [kg]
Kaldırılan elemanın minimum kalınlığı
15 [mm]
Maksimum çalışma sıcaklığı
≤ 80 [°C]
Ağırlık
49 [kg]
Performans parametreleri
Nominal kaldırma kapasitesi: 1400 [kg]
Maksimum yük kapasitesi (kopma yükü): >4200[kg] - Statik testler için güvenlik faktörü 3.0'dır ve EN 13155:2021-05 ile uyumludur
NOMINAL KALDIRMA KAPASITESINDEN DAHA AĞIR YÜKLERI KALDIRMAYIN !
Kaldırma mıknatısları, ağır demir ve manyetik çelik bileşenleri kaldırmak ve taşımak için kullanılır. Bu cihazlar herhangi bir güç kaynağı gerektirmez. Manyetik alan, manuel bir kol ayarlanarak açılır ve kapatılır. Kaldırma mıknatısının manyetik alanı neodimyum mıknatıslar tarafından üretilir. Çelik sahalarında, fabrikalarda, depolarda, atölyelerde ve rıhtımlarda kullanılırlar. Sac, plaka, profil, çubuk, köşebent, kanal, yuvarlak ve kare borular ve diğer büyük demir iş parçalarının taşınması için kullanışlıdırlar.
Taktığımız her CM serisi kaldırma mıknatısı:
♦ 2 yıl garanti
♦ uygunluk beyanı "CЄ"
♦ kapasite ölçüm protokolü
♦ kullanım talimatları
♦ hızlı başvuru kılavuzu
Her bir kaldırıcının gerçek kaldırma kapasitesi aşağıdaki faktörlere bağlıdır:
♦ kaldırılacak iş parçalarının kalınlığı ve şekli (her kaldırıcı için kaldırma kapasitesi ile iş parçalarının kalınlığı arasındaki ilişki verilmiştir). Silindirik katı iş parçaları (silindirler, çubuklar) için kaldırma kapasitesi yaklaşık %50 daha azdır.
|
Kaldırma mıknatısının kullanılabileceği minimum bileşen kalınlığı |
15 mm |
Çok ince iş parçaları, kaldırma mıknatıslarının manyetik alanından tam olarak yararlanılamadığı için zayıf bir şekilde çekilebilir. Buna ek olarak, ince iş parçaları bükülür ve kaldırıcılarla temas alanları azalır, böylece çekme kuvveti azalır. En iyi kaldırma performansı yeterince kalın iş parçaları için elde edilir.
|
Kaldırma kapasitesinin %100 olduğu kaldırılacak iş parçasının kalınlığı |
50 mm |
Çalışmaya başlamadan önce, kaldırılacak çeliğin kalınlığının bir fonksiyonu olarak kaldırma kapasitesinin yüzde bağımlılığını dikkate almak önemlidir (kaldırma kapasitesi eğrileri kılavuzda bulunabilir).
Borular, çubuklar, çelik şaftlar gibi yuvarlak parçalar taşınırken maksimum yük kapasitesi azalır:
|
Tip |
Mil çapı |
Maks. şaft uzunluğu |
Maks. yük kapasitesi |
|
CM1400 |
175 [mm] |
2750 [mm] |
675 [kg] |
Her bir kaldırma mıknatısının gerçek kaldırma kapasitesi de buna bağlıdır:
♦ kaldırma mıknatısı yüzeyi ile kaldırılacak iş parçası arasındaki hava boşluğunun boyutu (her bir kaldırma mıknatısı için, manyetik olmayan boşluğun boyutunun bir fonksiyonu olarak kapasite özellikleri verilmiştir).
|

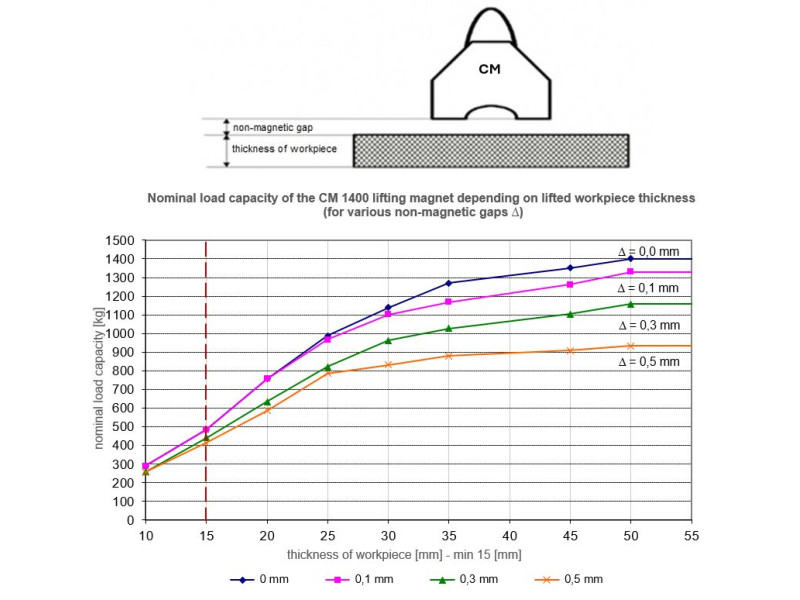

CM-1400'ün nominal yük kapasitesi [kg] |
||||
|
İş parçası kalınlığı [mm] |
Kaldırma mıknatısı ile kaldırılacak iş parçası arasında manyetik olmayan boşluk D |
|||
|
D = 0,0 |
D = 0,1 |
D = 0,3 |
D = 0,5 |
|
|
50 |
1400 |
1361 |
1157 |
934 |
|
45 |
1350 |
1330 |
1103 |
908 |
|
35 |
1270 |
1168 |
1027 |
880 |
|
30 |
1139 |
1101 |
962 |
832 |
|
25 |
987 |
967 |
821 |
785 |
|
20 |
757 |
757 |
634 |
586 |
| 15 |
484 |
480 |
441 |
413 |
Yük kapasitesi, kaldırma mıknatısı yüzeyi ile kaldırılacak iş parçası arasındaki hava boşluğuna bağlıdır. Yük Ra'nın yüzey pürüzlülüğü 6,3 μm'den az ise, tutucunun kapasitesi azalmayacaktır. Bu durum çok temiz, düz ve zımparalanmış bir yüzey için geçerlidir.Kaldırılacak malzemelerin yüzey pürüzlülüğü Ra 6,3 μm'den büyük olacaksa, boşluk dikkate alınmalıdır.
Paslı haddelenmiş yüzeyler için (0,1-0,3 mm) aralığında bir boşluk varsayılabilirken, pürüzlü gözenekli yüzeyler için boşluk (0,3-0,5 mm) aralığında tahmin edilir.
Çalışmaya başlamadan önce, manyetik olmayan boşluğun bir fonksiyonu olarak yük kapasitesinin yüzde ilişkisi için talimatlara bakın.
Her bir kaldırma mıknatısının gerçek kaldırma kapasitesi de buna bağlıdır:
Kaldırılacak yükün bileşimi (demir içeriği ne kadar yüksekse, kaldırma kapasitesi de o kadar yüksek olur):
|
Tip |
Nominal kaldırma kapasitesi [kg] |
Malzeme için izin verilen yük kapasitesi * |
|||
|
Düşük karbonlu çelik %100 |
Yüksek karbonlu çelik %90 |
Düşük alaşımlı çelik %75 |
Dökme demir |
||
|
CM 1400 |
1400 |
1400 |
1260 |
1050 |
700 |
*) Diğer faktörler (kalınlık, yüzey kalitesi, şekil) tarafından azaltılmamışsa, belirli bir malzemeden yapılmış bir bileşen için izin verilen yük olacaktır.
♦ ortam sıcaklığı ve kaldırılacak iş parçasının sıcaklığı (80[oC]' den yüksek olmamalıdır).
Kaldırma mıknatıslarında manyetik alanın kaynağı, maksimum çalışma sıcaklığı80oC olan sinterlenmiş neodimyum mıknatıslardır.
