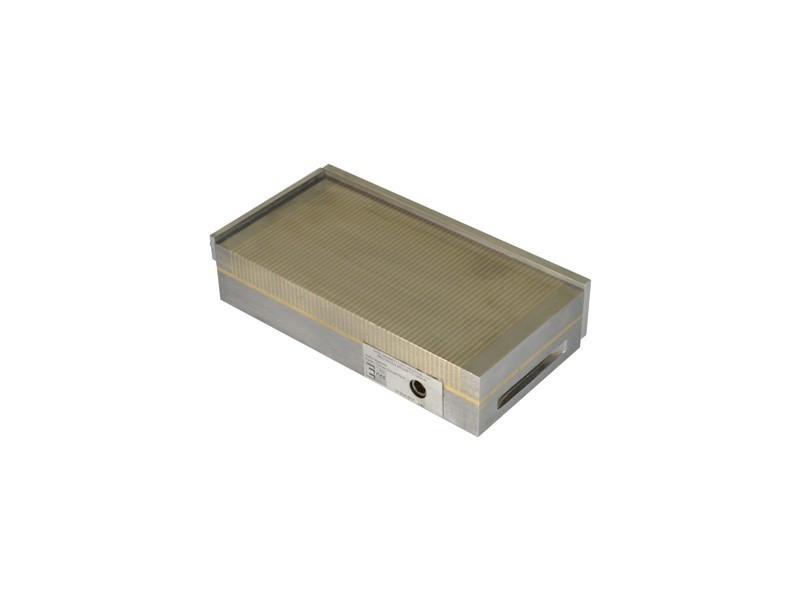

Permanent magnetisk borepatron TS-2512A

TS-seriens permanentmagnetiske borepatroner er designet til at fastspænde ferromagnetiske emner (jern, konstruktionsstål, legeret stål, støbejern) under slibning, fræsning og elektrisk udladningsbearbejdning. Borepatronens krop består af en enkelt stålblok, mens dens topplade er lavet af stål- og messinglameller, der er placeret på skift. Chuckene i TS-serien bruger neodymmagneter, som giver maksimal spændekraft. To stopskinner kan bruges til bedre fastspænding.

Magnetfeltet kan tændes og slukkes ved hjælp af et håndtag, der kan drejes 180° (unbrakonøgle). Chuckens stive struktur muliggør meget præcis bearbejdning, mens dens tæthed gør det muligt at bruge chucken til operationer, der involverer kølemiddel eller operationer under fuld nedsænkning.

Borepatronerne fås i to varianter af magnetisk polafstand (1,5 + 0,5 [mm] eller 3,0 + 1,0 [mm]), hvilket gør det muligt at tilpasse borepatronens type til størrelsen på de arbejdsemner, der skal spændes fast.
Polafstandsdiagram:

Spændekraften afhænger af følgende parametre:

• materialetype:
  (spændekraften øges proportionalt med indholdet af jern i stålet)

  - Armco-jern 100%
  - lavkulstofstål 90% (St3s)
  - højkulstofstål 80% (St45)
  - legeret stål 70% (Corrax)
  - højlegeret stål 65% (1.2436)
  - støbejern 50%

• ruhed på overfladen af borepatronen og det fastspændte emne:

  - for Ra op til 0,08 µm 100%
  - for Ra op til 0,20 µm 90%
  - for Ra op til 1,25 µm 70%
  - for Ra op til 6,30 µm 50%
  - for Ra op til 25,00 µm 30%

• tykkelse af det fastspændte emne
  (testene blev udført for plader med størrelsen 20 x 20 mm lavet af Armco-jern):

• kontaktområde - for at sikre god fastholdelse må emnerne ikke være kortere end 3 mm, og i tilfælde af små overflader skal de desuden være omgivet af hjælpeplader. Den maksimale spændekraft pr. ^cm2 opnås for arbejdsemner med et areal på ca. 4 ^cm2. En yderligere forøgelse af arbejdsemnets areal medfører ikke en højere spændekraft. Det er også vigtigt, at det fastspændte emne er parallelt med borepatronen, fordi enhver ujævnhed, selv den mindste, medfører et fald i spændekraften. Chuckens design gør det muligt at regenerere arbejdsområdet ved at slibe det til 5 mm af tykkelsen.

De rektangulære magnetiske borepatroner, der er tilgængelige i vores tilbud, præsenteres nedenfor:
