Aussendurchmesser
11 [mm] +2,5%/-2,5%
Höhe
7 [mm] +0,1/-0,1
Magnetisierungsrichtung durch die Dimension
7 [mm]
Die Type
F30
Magnettyp
Ferrit
Max. Haftkraft
0,3 [kg]
Maximale Arbeitstemperatur
250 [°C]
Gewicht
1,76 [g]
Leistungskennwerte
Die Magnetisierungsrichtung längs der Höhe bedeutet, daß eine runde Magnetoberfläche den N-Pol und die andere gegenüberliegende runde Magnetoberfläche – den S-Pol bildet.
Der oben angegebene Magnetkraftwert in Kilogramm wurde unter idealen Bedingungen gemessen. Es wurde eine dicke Eisenplatte mit einer glatten, unlackierten Oberfläche verwendet. Die Kraft, die erforderlich war, um den Magneten von der Platte zu lösen, stand senkrecht zur Platte.
Für die flachen Magnete, oder für solche, die sich in einem offenen Magnetkreis befinden, kann die Betriebstemperatur etwas niedriger sein. Für die hohen Magnete, oder für solche, die sich in einem geschlossenen Magnetkreis befinden, ist die Betriebstemperatur der maximalen Betriebstemperatur für das jeweilige Material gleich. Die Curie-Temperatur beträgt ~ 450°[C]. Der Temperaturbeiwert der Remanenz TK(Br): ≤ -0,19 %/°[C]. Der Temperaturbeiwert der Koerzitivfeldstärke TK(HcJ): ≥ 0,40 %/°[C].
Die Ferrit-Magnete kann man im Wasser anwenden.
Die Ferrit-Magnete sind eine gesinterte Keramik, die ziemlich leicht zerbricht. Es betrifft insbesondere die Magnete von dünner Form. Ein unkontrolierter Aufprall von zwei Magneten sowie eine Belastung mit Verformungskräften sollen deswegen gemieden werden.
Die hier angegebenen Magnetparameterwerte sind das Ergebnis von Messungen an einem bestimmten Magneten und dienen zum Vergleich der im Online-Shop erhältlichen Magnete. Wir empfehlen, den Magneten unter den zu erwartenden Betriebsbedingungen selbst zu testen.
Die magnetischen Eigenschaften des Magnetwerkstoffes F30
die Remanenz Br |
~ 0,37 [T] |
die Koerzitivfeldstärke HcB |
min. 175 [kA/m] |
die Koerzitivfeldstärke HcJ |
min. 180 [kA/m] |
| Die magnetischen Eigenschaften des Materials sind nicht bei jedem Magneten identisch. Die Messergebnisse für verschiedene Magnete variieren aufgrund der inhärenten Heterogenität des magnetischen Materials und der Messtoleranzen des Messgeräts. |
Die physischen Eigenschaften
Dichte |
~4,5 [g/cm3] |
Resistivität |
104 - 108 [uOhm x cm] |

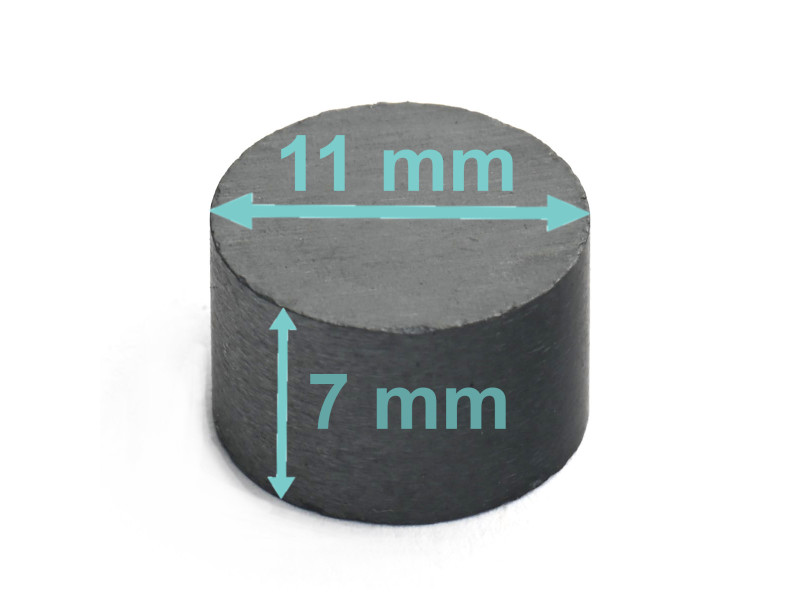

D11x7/F30 - Ferrit Magnet
Dieser Magnet ist rund, zylindrisch, wie ein Zylinder oder eine Scheibe geformt.
Es ist ein Ferritmagnet, der in Höhe magnetisiert ist.
Er hat zwei Pole, das heißt er ist doppelseitig.
Ferritmagnete sind sehr korrosionsbeständig und nicht müssen zusätzlich geschützt werden.
Er wurde mit hervorragenden Maßtoleranzen hergestellt.
Die maximale Betriebstemperatur beträgt nicht mehr als 250 Grad Celsius Ferritmagnete haften an metallischen (ferromagnetischen) Oberflächen.
