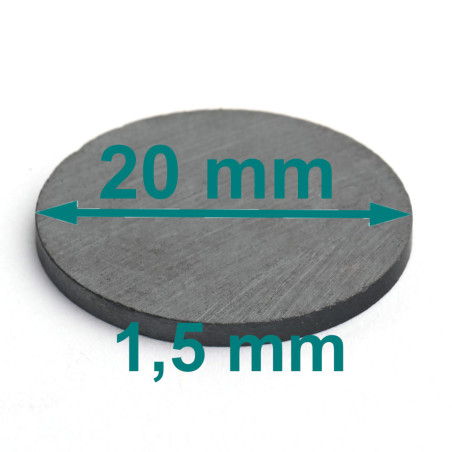

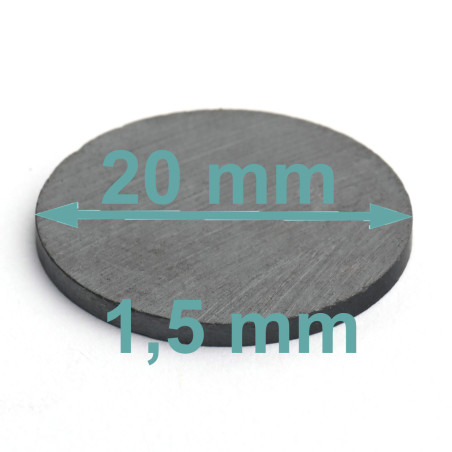

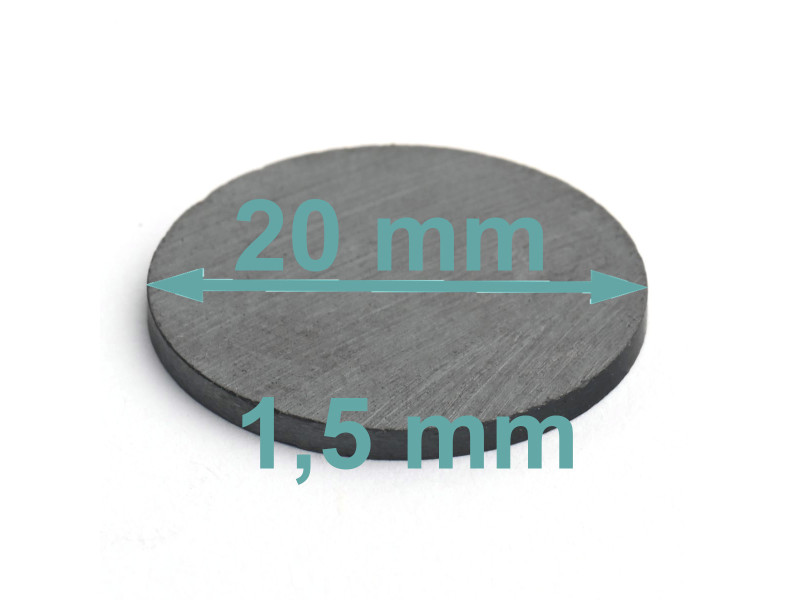

Aussendurchmesser
20 [mm] +2,5%/-2,5%
Höhe
1,5 [mm] +0,1/-0,1
Magnetisierungsrichtung durch die Dimension
1,5 [mm]
Die Type
F30
Magnettyp
Ferrit
Max. Haftkraft
0,13 [kg]
Maximale Arbeitstemperatur
250 [°C]
Gewicht
2,12 [g]
Leistungskennwerte

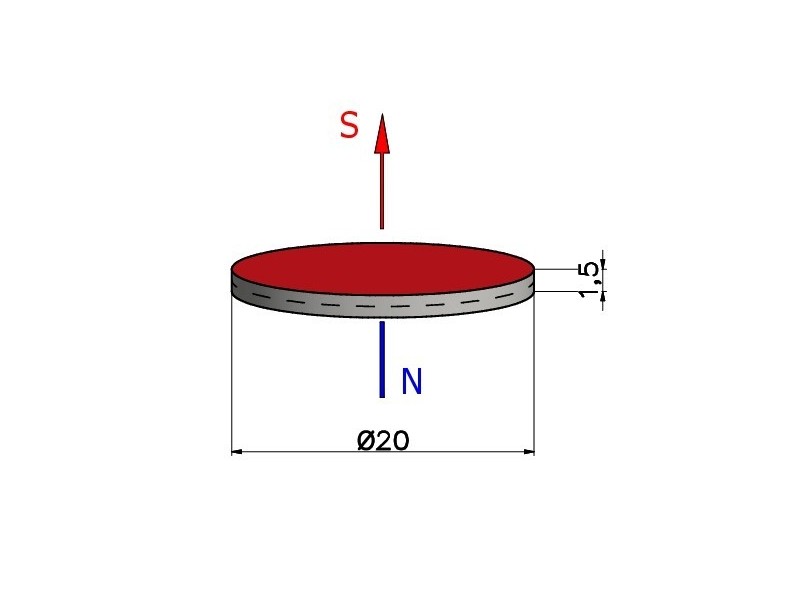

Die Magnetisierungsrichtung längs der Höhe bedeutet, daß eine runde Magnetoberfläche den N-Pol und die andere gegenüberliegende runde Magnetoberfläche – den S-Pol bildet.
Die Haftkraft wurde gemessen, indem man ein glattes, 10 mm dickes Blech während der senkrechten Einwirkung der Kraft gemessen hat. Durch die auf den Schlitten wirkende Kraft ist die Tragfähigkeit des Magneten um das Fünffache geringer. Ein Spalt zwischen dem Magneten und dem Blech verursacht die Verminderung der Tragkraft.
Für die flachen Magnete, oder für solche, die sich in einem offenen Magnetkreis befinden, kann die Betriebstemperatur etwas niedriger sein. Für die hohen Magnete, oder für solche, die sich in einem geschlossenen Magnetkreis befinden, ist die Betriebstemperatur der maximalen Betriebstemperatur für das jeweilige Material gleich. Die Curie-Temperatur beträgt ~ 450°[C]. Der Temperaturbeiwert der Remanenz TK(Br): ca. -0,19 %/°[C]. Der Temperaturbeiwert der Koerzitivfeldstärke TK(HcJ): ca. 0,40 %/°[C].
Die Ferrit-Magnete kann man im Wasser anwenden.
Die Ferrit-Magnete sind eine gesinterte Keramik, die ziemlich leicht zerbricht. Es betrifft insbesondere die Magnete von dünner Form. Ein unkontrolierter Aufprall von zwei Magneten sowie eine Belastung mit Verformungskräften sollen deswegen gemieden werden.
Die angegebenen Werte entstanden infolge der Messung eines konkreten Stücks in der Zimmertemperatur und sollen nur dem Zweck dienen, die magnetischen Gebrauchseigenschaften der in unserem Geschäft angebotenen Magnete zu vergleichen.
Die magnetischen Eigenschaften des Magnetwerkstoffes F30
die Remanenz Br |
min. 0,37 [T] |
die Koerzitivfeldstärke HcB |
min. 175 [kA/m] |
die Koerzitivfeldstärke HcJ |
min. 180 [kA/m] |
das Energieprodukt (BH)max |
min. 26 [kJ/m3] |
| Die magnetischen Eigenschaften des Magnetwerkstoffes, seine Form, Größe, maximale Betriebstemperatur und Magnetisierungsrichtung haben einen Einfluß auf die magnetischen Gebrauchseigenschaften eines Magneten. |
Die physischen Eigenschaften
Dichte |
~4,5 [g/cm3] |
Resistivität |
104 - 108 [uOhm x cm] |

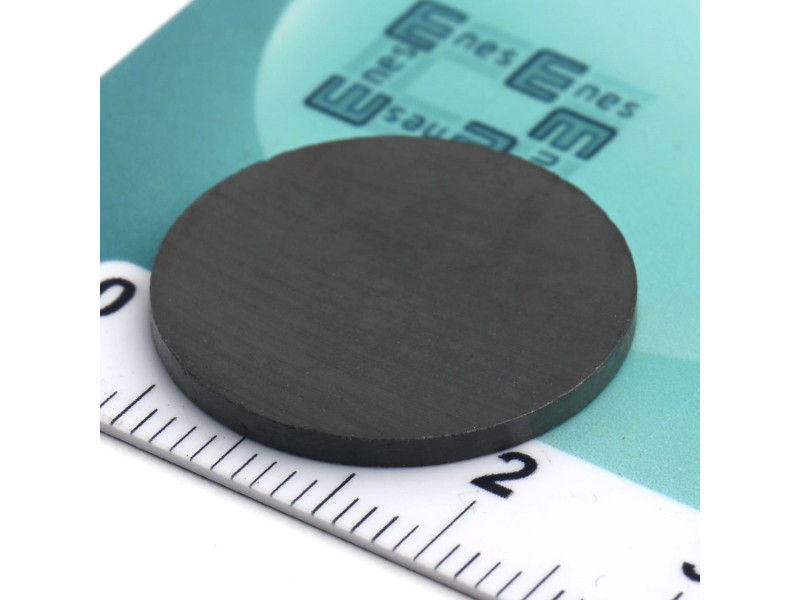

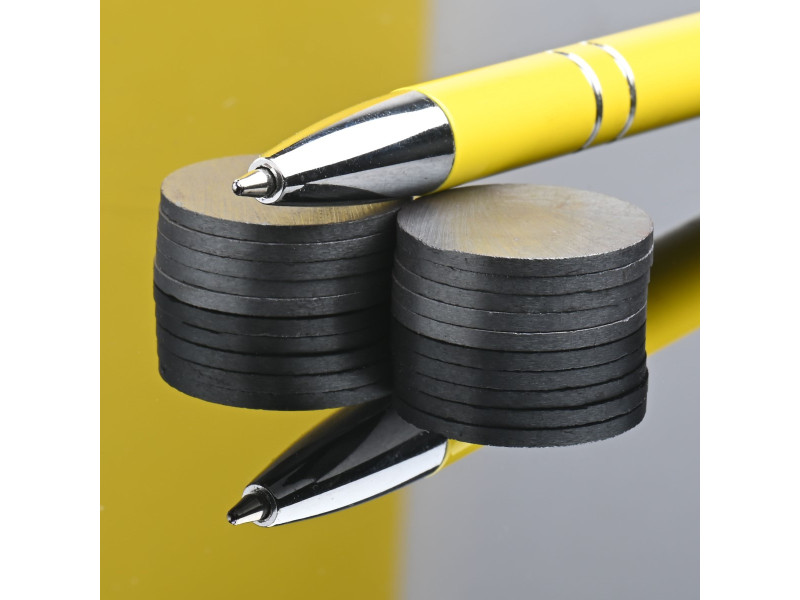

D20X1,5/F30 - Ferrit Magnet

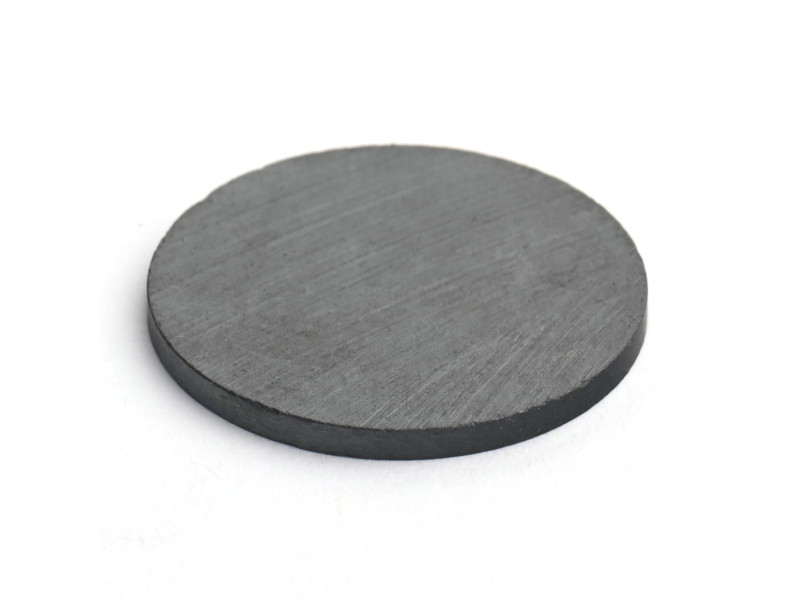

Dieser Magnet ist rund, zylindrisch, wie ein Zylinder oder eine Scheibe geformt.
Es ist ein Ferritmagnet, der in Höhe magnetisiert ist.
Er hat zwei Pole, das heißt er ist doppelseitig.
Ferritmagnete sind sehr korrosionsbeständig und nicht müssen zusätzlich geschützt werden.
Er wurde mit hervorragenden Maßtoleranzen hergestellt.
Die maximale Betriebstemperatur beträgt nicht mehr als 250 Grad Celsius Ferritmagnete haften an metallischen (ferromagnetischen) Oberflächen.
