- Out-of-Stock
Länge
20 [mm] +0,1/-0,1
Breite
5 [mm] +0,1/-0,1
Höhe
3 [mm] +0,1/-0,1
Magnetisierungsrichtung durch die Dimension
3 [mm]
Die Type
N38
Magnettyp
Neodym
Max. Haftkraft
2 [kg]
Magnetische Flussdichte in der geometrischen Mitte der Oberfläche des Pols
0,281 [T]
Beschichtung
Nickel (NiCuNi)
Maximale Arbeitstemperatur
≤ 80 [°C]
Magnetisches Moment
335,616 [nWb]x[m]
Gewicht
2,25 [g]
Leistungskennwerte
Die Magnetisierungsrichtung längs der Höhe (es ist der letzte im Namen des Magneten angegebene Parameter) bedeutet, daß die Magnetoberfläche, die auf die Höhe senkrecht ist, den N-Pol und die andere gegenüberliegende Magnetoberfläche, die auf die Höhe senkrecht ist, den S-Pol bildet.
Die Haftkraft wurde gemessen, indem man ein glattes, 10 mm dickes Blech während der senkrechten Einwirkung der Kraft gemessen hat. Durch die auf den Schlitten wirkende Kraft ist die Tragfähigkeit des Magneten um das Fünffache geringer. Ein Spalt zwischen dem Magneten und dem Blech verursacht die Verminderung der Tragkraft.
Nicht im Wasser verwenden.
Die gesinterten NdFeB-Magnete, insbesondere die Magnete von dünner Form zerbrechen leicht. Ein unkontrolierter Aufprall von zwei Magneten sowie eine Belastung mit Verformungskräften sollen deswegen gemieden werden.
Für die flachen Magnete, oder für solche, die sich in einem offenen Magnetkreis befinden, kann die Betriebstemperatur etwas niedriger sein. Für die hohen Magnete, oder für solche, die sich in einem geschlossenen Magnetkreis befinden, ist die Betriebstemperatur der maximalen Betriebstemperatur für das jeweilige Material gleich. Die Curie-Temperatur beträgt ~ 310°[C]. Der Temperaturbeiwert der Remanenz TK(Br: ca. ~0,12 %/°[C]. Der Temperaturbeiwert der Koerzitivfeldstärke TK(HcJ): ca. -0,6 %/°[C].
Die angegebenen Werte entstanden infolge der Messung eines konkreten Stücks in der Zimmertemperatur und sollen nur dem Zweck dienen, die magnetischen Gebrauchseigenschaften der in unserem Geschäft angebotenen Magnete zu vergleichen.

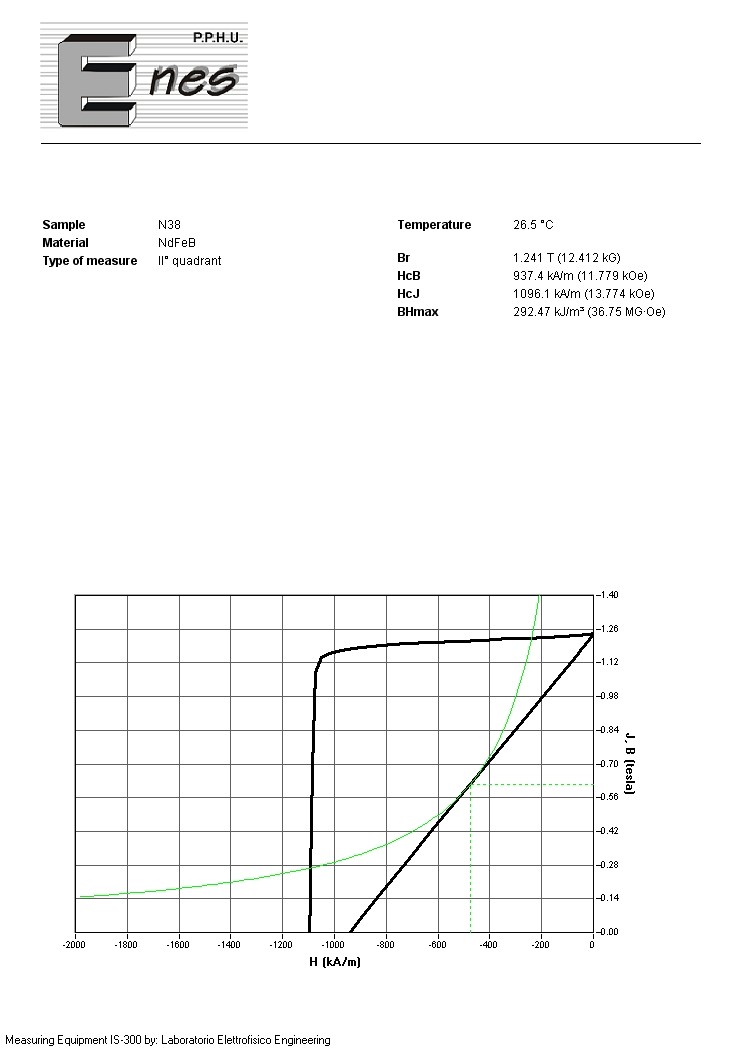

Die magnetischen Eigenschaften des Magnetwerkstoffes N38
die Remanenz Br |
1,21 - 1,25 [T] |
die Koerzitivfeldstärke HcB |
min. 899 [kA/m] |
die Koerzitivfeldstärke HcJ |
min. 955 [kA/m] |
das Energieprodukt (BH)max |
286 - 302 [kJ/m3] |
| Die magnetischen Eigenschaften des Magnetwerkstoffes, seine Form, Größe, maximale Betriebstemperatur und Magnetisierungsrichtung haben einen Einfluß auf die magnetischen Gebrauchseigenschaften eines Magneten. |
Die physischen Eigenschaften
Dichte |
~7,5 [g/cm3] |
Vickers-Härte (HV) |
~600 [kg/mm2] |
Resistivität |
~144 [uOhm x cm] |
20x5x3/N38 - Neodym Magnet
Dies ist Plattenmagnet. Er hat eine rechteckige Form. Stabmagnet.
Dies ist ein Neodym-Magnet, der in Höhe magnetisiert ist. Er hat zwei Pole, das heißt er ist doppelseitig. Er ist durch eine Vernickelung gegen Korrosion geschützt. Er wurde mit hervorragenden Maßtoleranzen hergestellt. Die maximale Betriebstemperatur beträgt nicht mehr als 80 Grad Celsius. Neodym-Magnete haften auf Metalloberflächen. Der Magnet kann an Oberflächen aus ferromagnetischen Materialien befestigt werden.
