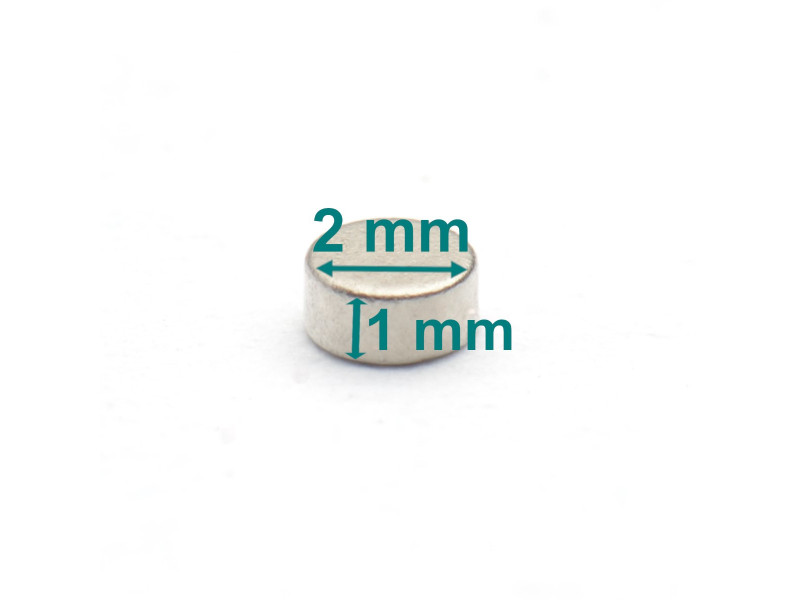

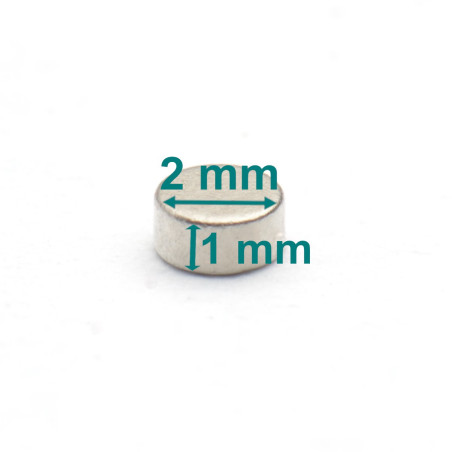

Aussendurchmesser
2 [mm] +0,1/-0,1
Höhe
1 [mm] +0,1/-0,1
Magnetisierungsrichtung durch die Dimension
1 [mm]
Die Type
N38
Magnettyp
Neodym
Max. Haftkraft
0,05 [kg]
Magnetische Flussdichte in der geometrischen Mitte der Oberfläche des Pols
0,15 [T]
Beschichtung
vernickelt (NiCuNi)
Maximale Arbeitstemperatur
≤ 80 [°C]
Gewicht
0,02 [g]
Leistungskennwerte

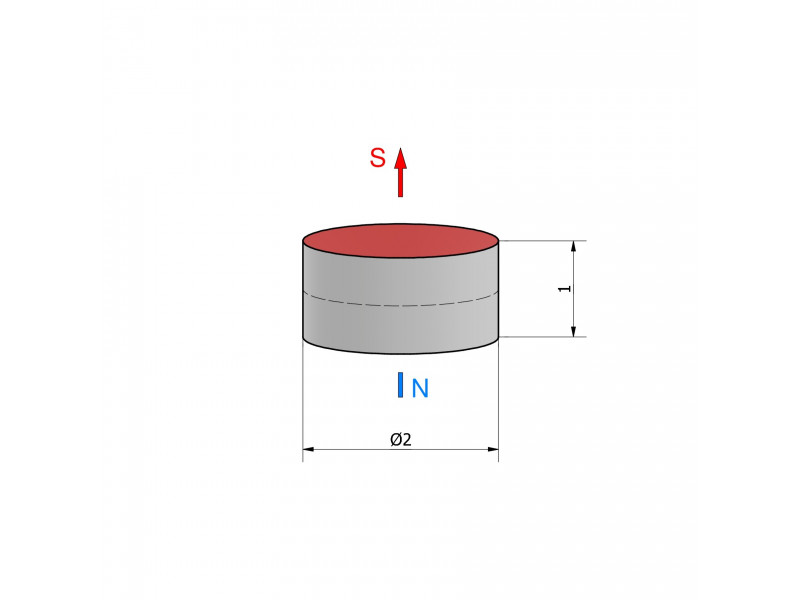

Die Magnetisierungsrichtung längs der Höhe bedeutet, daß eine runde Magnetoberfläche den N-Pol und die andere gegenüberliegende runde Magnetoberfläche – den S-Pol bildet.
Der oben angegebene Magnetkraftwert in Kilogramm wurde unter idealen Bedingungen gemessen. Es wurde eine dicke Eisenplatte mit einer glatten, unlackierten Oberfläche verwendet. Die Kraft, die erforderlich war, um den Magneten von der Platte zu lösen, stand senkrecht zur Platte.
Nicht im Wasser verwenden.
Die gesinterten NdFeB-Magnete, insbesondere die Magnete von dünner Form zerbrechen leicht. Ein unkontrolierter Aufprall von zwei Magneten sowie eine Belastung mit Verformungskräften sollen deswegen gemieden werden.
Die maximale Betriebstemperatur eines Magneten hängt von dem spezifischen Magnetkreis ab, in dem der Magnet eingesetzt wird. Die Curie-Temperatur beträgt ~ 310°[C]. Der Temperaturbeiwert der Remanenz TK(Br): ≤ -0,12 %/°[C]. Der Temperaturbeiwert der Koerzitivfeldstärke TK(HcJ): ≤ -0,6 %/°[C].
Die hier angegebenen Magnetparameterwerte sind das Ergebnis von Messungen an einem bestimmten Magneten und dienen zum Vergleich der im Online-Shop erhältlichen Magnete. Wir empfehlen, den Magneten unter den zu erwartenden Betriebsbedingungen selbst zu testen.
Die magnetischen Eigenschaften des Magnetwerkstoffes N38
die Remanenz Br |
~1,21 [T] |
die Koerzitivfeldstärke HcB |
min. 876 [kA/m] |
die Koerzitivfeldstärke HcJ |
min. 955 [kA/m] |
| Die magnetischen Eigenschaften des Materials sind nicht bei jedem Magneten identisch. Die Messergebnisse für verschiedene Magnete variieren aufgrund der inhärenten Heterogenität des magnetischen Materials und der Messtoleranzen des Messgeräts. |
Die physischen Eigenschaften
Dichte |
~7,5 [g/cm3] |
Vickers-Härte (HV) |
~600 [kg/mm2] |
Resistivität |
~144 [uOhm x cm] |
Wenn Sie Neodym-Magnete nach strengen Vorgaben benötigen, senden Sie uns bitte Ihre Anfrage zusammen mit Ihren Anforderungen.
D2x1/N38 - Mini-magnete

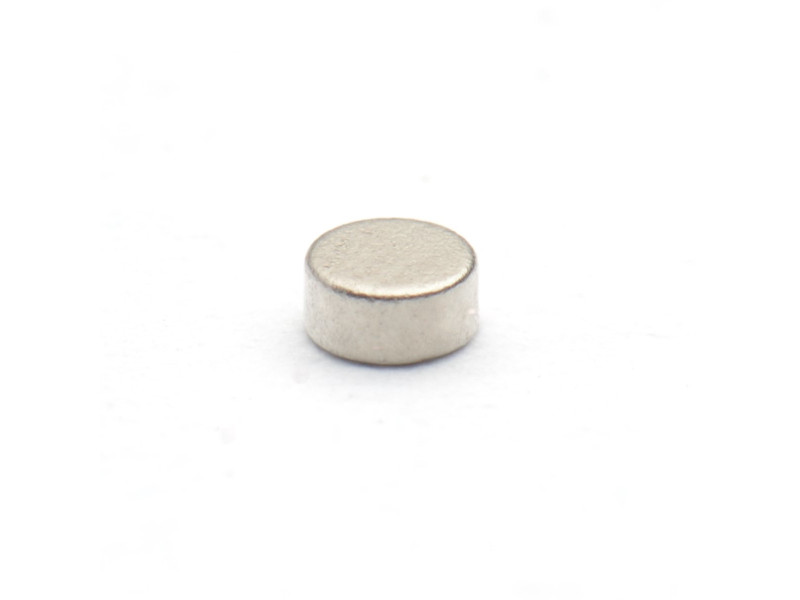

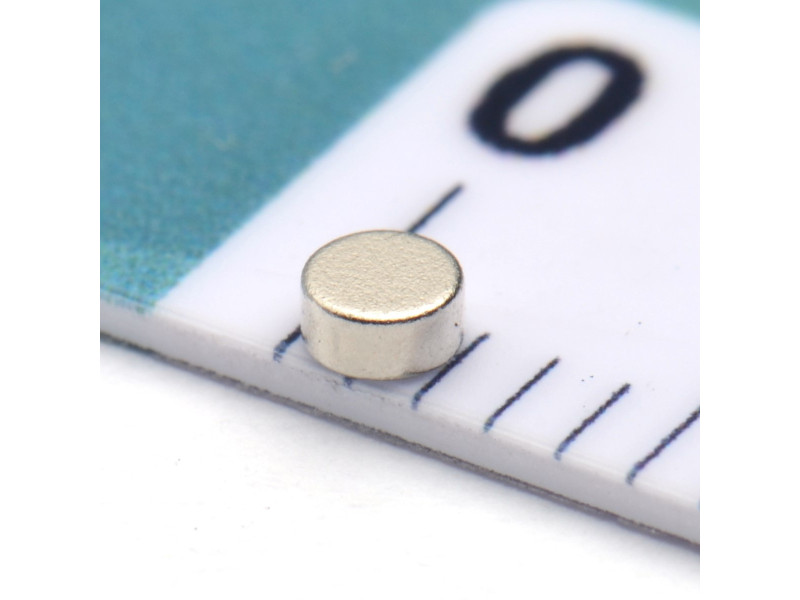

Dies ist der kleinste Neodym-Magnet, der im Online-Shop erhältlich ist. Er hat einen Durchmesser von nur 2 mm und eine Höhe von nur 1 mm. Es handelt sich um einen echten Minimagneten. Die Form dieses Magneten ist eine Scheibe oder ein Zylinder.
Der Magnet hat zwei Magnetpole, ist also doppelseitig. Der Nordpol befindet sich auf der runden Basis des Zylinders und der Südpol auf der gegenüberliegenden Fläche. Der Magnet wurde axial entlang der Achse senkrecht zur Basis des Zylinders magnetisiert.
