D5 x 3 / N38 - Neodym Magnet (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Aussendurchmesser
5 [mm] +0,1/-0,1
Höhe
3 [mm] +0,1/-0,1
Magnetisierungsrichtung durch die Dimension
3 [mm]
Die Type
N38
Magnettyp
Neodym
Max. Haftkraft
~0,57 [kg]
Beschichtung
vernickelt (NiCuNi)
Maximale Arbeitstemperatur
≤ 80 [°C]
Gewicht
0,44 [g]
Leistungskennwerte

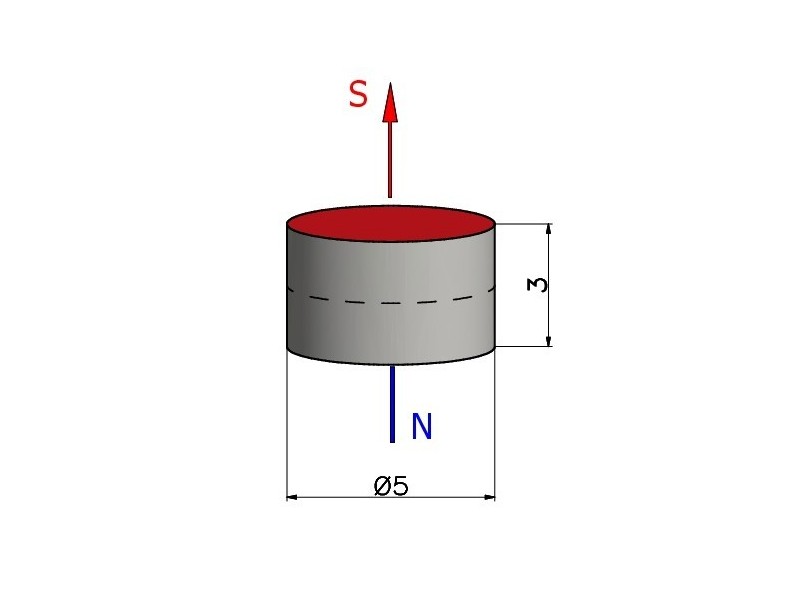

Die Magnetisierungsrichtung längs der Höhe bedeutet, daß eine runde Magnetoberfläche den N-Pol und die andere gegenüberliegende runde Magnetoberfläche – den S-Pol bildet.

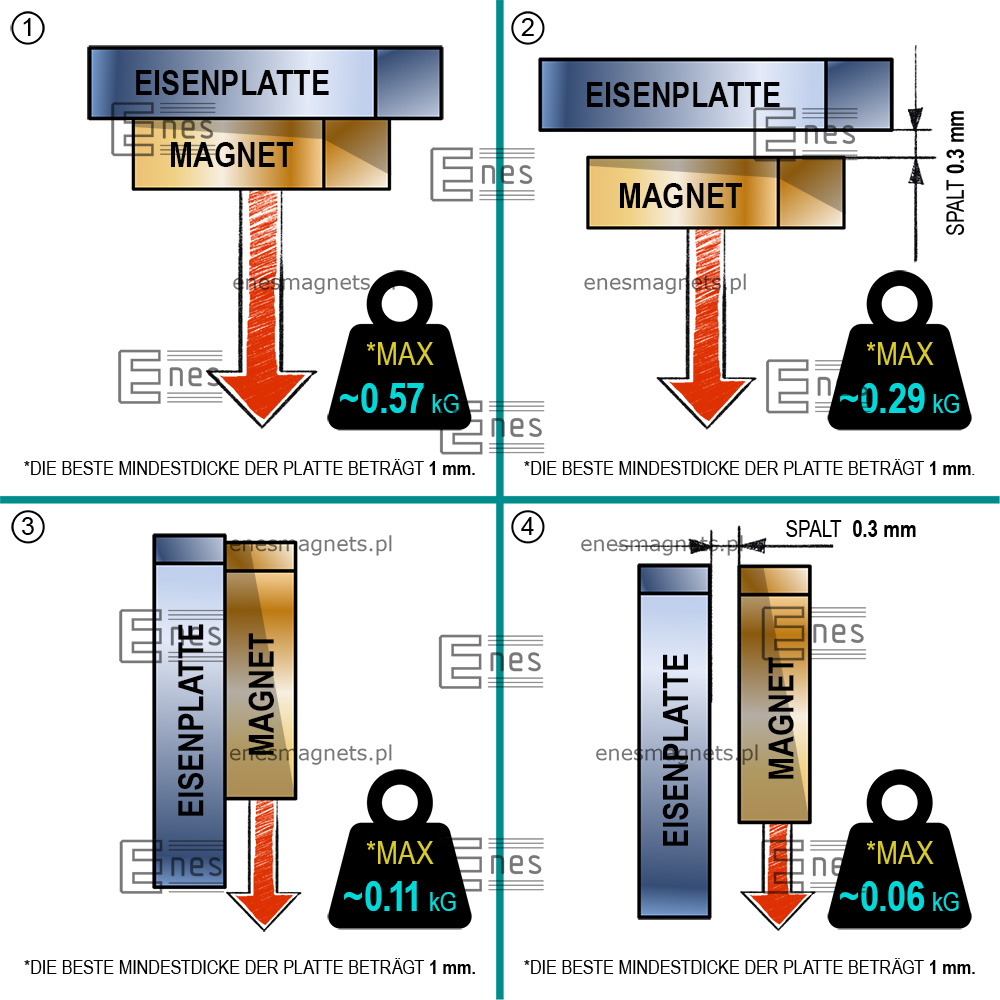

Die oben angegebene maximale Tragfähigkeit wurde mit glatten, polierten Blechen gemessen. Das verwendete Blech hatte eine optimale Dicke. Die Abzugskraft wirkte senkrecht. Bei einer parallel zum Blech wirkenden Kraft, d.h. beim Bewegen des Magneten über das Blech, ist die Hebekraft des Magneten deutlich geringer. Der Spalt zwischen dem Magneten und dem Blech, der dadurch entsteht, dass das Blech mit einer Farbschicht oder einem galvanischen Überzug bedeckt ist, führt ebenfalls zu einer Verringerung der Hebekraft des Magneten. Jede Rauheit oder Unebenheit des Blechs verringert ebenfalls die Haftkraft des Magneten. Die höchste Hebekraft wird durch die Verwendung eines ausreichend dicken Blechs mit einem hohen Eisenanteil erreicht. Die Verwendung von Stahl- oder Gusseisenblechen mit hohem Kohlenstoffgehalt führt zu einer geringeren Tragkraft. Die maximale Tragkraft wird auch von der Betriebstemperatur des Magneten beeinflusst. Ein beheizter Magnet hat eine geringere Tragkraft.
Nicht im Wasser verwenden.
Die gesinterten NdFeB-Magnete, insbesondere die Magnete von dünner Form zerbrechen leicht. Ein unkontrolierter Aufprall von zwei Magneten sowie eine Belastung mit Verformungskräften sollen deswegen gemieden werden.
Die spezifische maximale Betriebstemperatur eines Magneten hängt von dem Magnetkreis ab, in dem er eingesetzt wird. Wir empfehlen daher dringend, den Magneten selbst unter bestimmten Bedingungen zu testen. Ein erwärmter Magnet hat eine geringere Haftkraft. Temperaturkoeffizient der Remanenz TK(Br): ≤ -0,12%/°C. Temperaturkoeffizient der Koerzitivfeldstärke TK(HcJ): ≤ -0,6%/°C.
Die hier angegebenen Magnetparameterwerte sind das Ergebnis von Messungen an einem bestimmten Magneten und dienen zum Vergleich der im Online-Shop erhältlichen Magnete. Wir empfehlen, den Magneten unter den zu erwartenden Betriebsbedingungen selbst zu testen.
Magnetische Eigenschaften der Werkstoffklasse N38
Remanenz Br |
~ 1,197 [T] |
Koerzitivfeldstärke HcB |
~ 842 [kA/m] |
Koerzitivfeldstärke HcJ |
~ 935 [kA/m] |
Die magnetischen Eigenschaften sind nicht bei jedem Magneten identisch. Die Ergebnisse von Messungen an verschiedenen Proben variieren unter anderem aufgrund der inhärenten Heterogenität des Materials und der Messtoleranzen des verwendeten Messgeräts. Bei Messungen nach IEC 60404-5 betragen die Messtoleranzen ±1% für die Remanenzinduktion Br und ±2% für die Koerzitivfeldstärke HcB und die Koerzitivfeldstärke HcJ. Ein Magnet, der mit Nickel beschichtet ist, sollte vor der Messung von dieser Beschichtung befreit werden, da die magnetischen Eigenschaften des Nickels das Messergebnis beeinflussen und die erhaltenen Parameterwerte unterschätzen. Eine Zinkbeschichtung hat keinen Einfluss auf das Messergebnis.
Daher sind die angegebenen Parameterwerte Näherungswerte.
Wir können Magnetparameter nach individuellen Spezifikationen anbieten, einschließlich Remanenzinduktion Br, Koerzitivfeldstärke HcB, Koerzitivfeldstärke HcJ, magnetisches Moment, Arbeitspunkt Jd, Magnetisierungsrichtung und deren Abweichung usw. In Ihrer E-Mail-Korrespondenz geben Sie bitte die gewünschten Mindestparameterwerte oder die Werte der magnetischen Parameter im angegebenen Minimum-Maximum-Bereich an.
Die physischen Eigenschaften
Dichte |
~7,5 [g/cm3] |
Vickers-Härte (HV) |
~600 [kg/mm2] |
Resistivität |
~144 [uOhm x cm] |
Wenn Sie Neodym-Magnete nach strengen Vorgaben benötigen, senden Sie uns bitte Ihre Anfrage zusammen mit Ihren Anforderungen.
D5x3/N38 - kleiner runde Magnet
Dieser kleine, runde Magnet ist trotz seiner geringen Größe relativ stark. Es handelt sich um einen Neodym-Magneten. Neodym-Magnete haben die höchsten magnetischen Eigenschaften aller Permanentmagnete. Sie haben die höchste magnetische Induktion und zeichnen sich durch die höchste Stärke aus.
