Aussendurchmesser
25 [mm]
Höhe
7 [mm]
Höhe mit Buchse
14 [mm]
Gewindetyp
Gewindebuchse, M4
Magnettyp
Neodym
Max. Haftkraft
25 [kg]
Beschichtung
Zink (Zn)
Maximale Arbeitstemperatur
≤ 80 [°C]
Gewicht
30 [g]
Leistungskennwerte
Die angegebene Zugkraft bezieht sich auf die unter optimalen Bedingungen gemessene Hubkapazität, wobei als Trägerplatte ein Blech aus kohlenstoffarmem Stahl, 10 [mm] dick, mit glatter Oberfläche und bei senkrecht einwirkender Kraft bei Raumtemperatur verwendet wird.
Das Vorhandensein eines Luftspalts (Abstand) zwischen dem Magneten und der Trägerplatte verringert die Anziehungskraft.
Das Material, aus dem eine Trägerplatte gefertigt ist, beeinflusst die Anziehungskraft (je höher der Kohlenstoffanteil im Stahl, desto geringer die Zugkraft). Auch die Qualität der Oberfläche der Trägerplatte ist von großer Bedeutung (je glatter die Oberfläche, desto größer die Anziehungskraft).

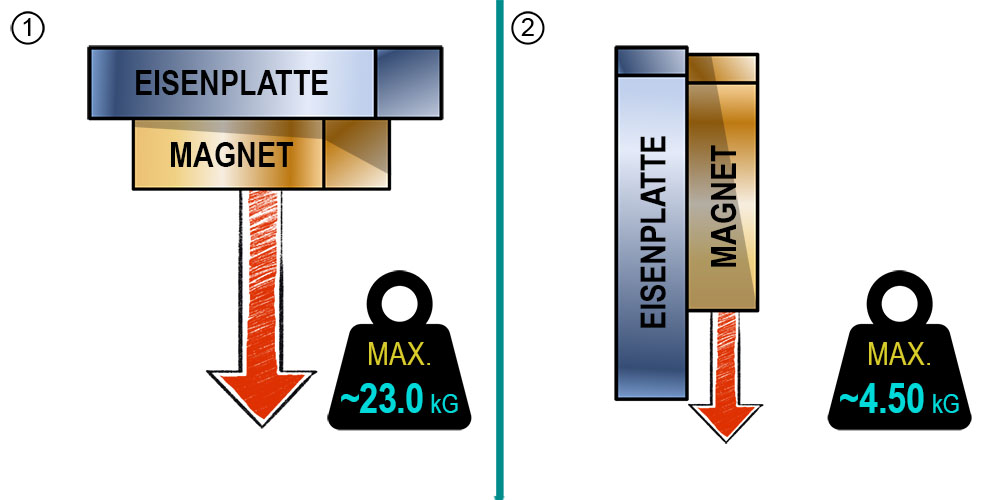

Die höchste Tragfähigkeit wird bei senkrechter Einwirkung der Ablösekraft erreicht, bei paralleler Einwirkung der Ablösekraft beträgt der Tragfähigkeitswert 20% des Maximums.
Das Vorhandensein eines Luftspalts (Abstand) zwischen dem Magneten und der Trägerplatte verringert die Anziehungskraft.
Das Material, aus dem eine Trägerplatte gefertigt ist, beeinflusst die Anziehungskraft (je höher der Kohlenstoffanteil im Stahl, desto geringer die Zugkraft). Auch die Qualität der Oberfläche der Trägerplatte ist von großer Bedeutung (je glatter die Oberfläche, desto größer die Anziehungskraft).
Die höchste Tragfähigkeit wird bei senkrechter Einwirkung der Ablösekraft erreicht, bei paralleler Einwirkung der Ablösekraft beträgt der Tragfähigkeitswert 20% des Maximums.
Dieser Magnet im Gehäuse ist rund, zylindrisch, wie ein Zylinder oder eine Scheibe geformt.
Die Haftmagnete sind einfache Magnetsysteme, die aus einem Magneten und einem Stahlgehäuse bestehen.
Der Magnet ist in ein Stahlgehäuse eingeklebt, so dass er besser gegen Stöße geschützt ist. Im Gehäuse befindet sich eine Schraubmuffe mit Innengewinde zur Befestigung von Haken oder Ösenschrauben. Magnetisierungsrichtung entlang der Höhe.
Aufgrund des Gehäuses ist der Magnet einseitig. Er ist durch eine Vernickelung gegen Korrosion geschützt.
Er wurde mit hervorragenden Maßtoleranzen hergestellt. Die maximale Betriebstemperatur beträgt nicht mehr als 80 Grad Celsius.
Neodym-Magnete haften auf Metalloberflächen. Der Magnet kann an Oberflächen aus ferromagnetischen Materialien befestigt werden.
