Hersteller
Enes
Herkunftsland
Poland
Zollcode CN
85059029

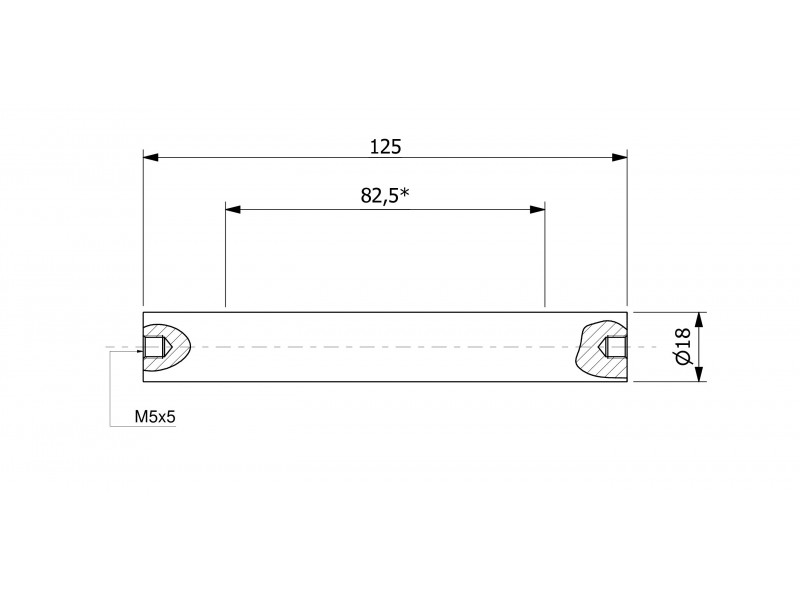

Aussendurchmesser
18 [mm]
Länge
125 [mm]
* Länge des magnetischen Teils
82,5 [mm]

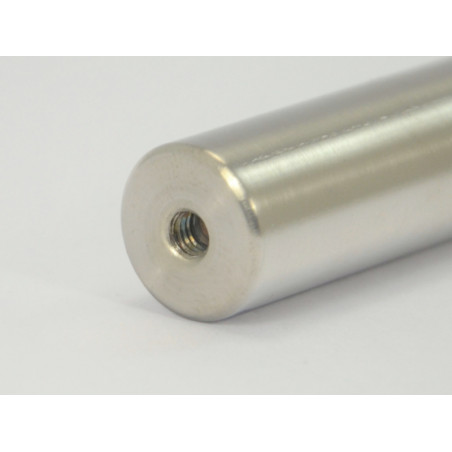

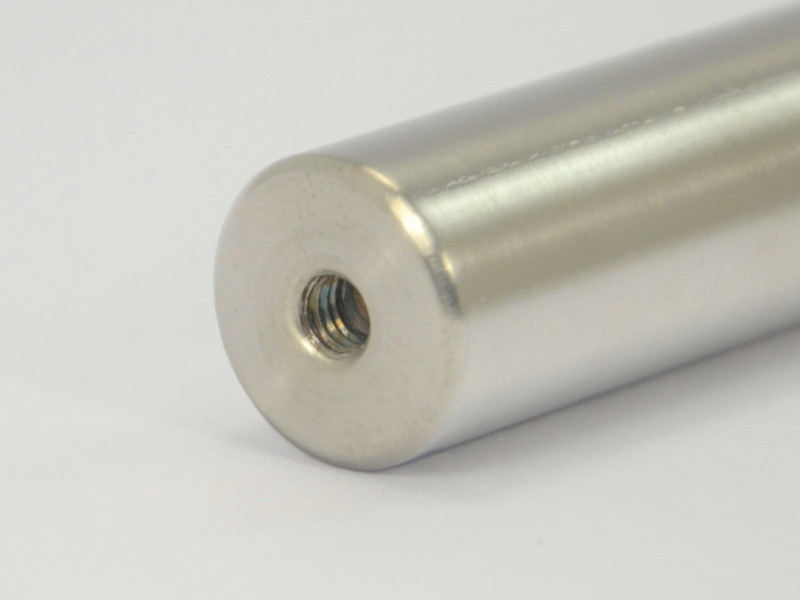

Gewindetyp
intern, 2 x M5
Gewindelänge
5 [mm]
Magnettyp
Neodym, N52
Maximale Flussdichte oberhalb der Mittelpoles
0,7 [T], 7000 [Gs] +/- 5%
Maximale Arbeitstemperatur
≤ 60 [°C]
Gehäuse
rostfreier Stahl, AISI 304 / EN 1.4301, für den kontakt mit Lebensmitteln zugelassen
Wasserdicht
Klasse IP67
Reichweite
max. 18 [mm]
Gewicht
275 [g]
Wandstärke des Mantelrohrs
1,0
Leistungskennwerte
Magnetische Eigenschaften des N52-Materials: Remanenzinduktion (Br) 1,43-1,48 [T], 14300-14800 [Gs];
Die magnetische Induktion wird mit einem Teslameter mit einer Hall-Effekt-Flachsonde gemessen.
Polarität der Magnetischer Filterstab

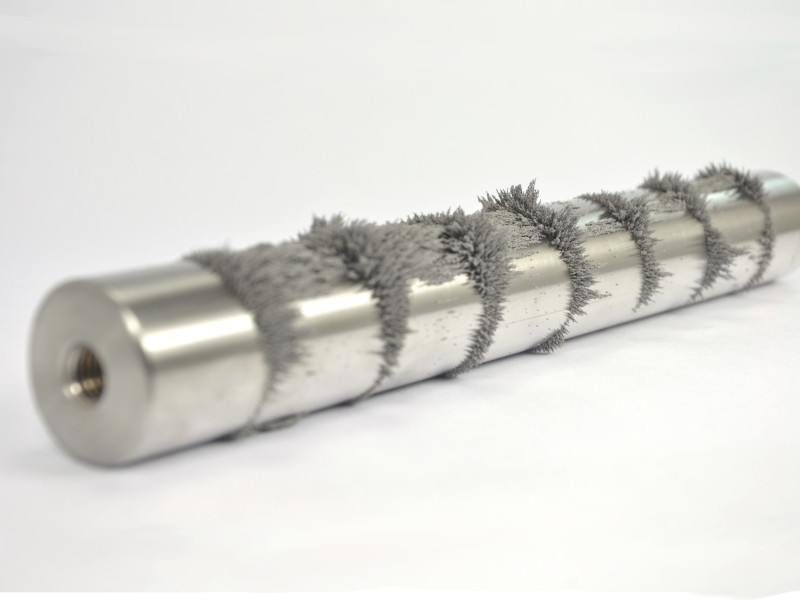

Die zylindrische Oberfläche des Filterstab ist magnetisch aktiv. Er verfügt über abwechselnde Magnetpole (S-N-S usw.) in Abständen nahe dem Durchmesser des Filterstab.
Magnetfeldverteilung

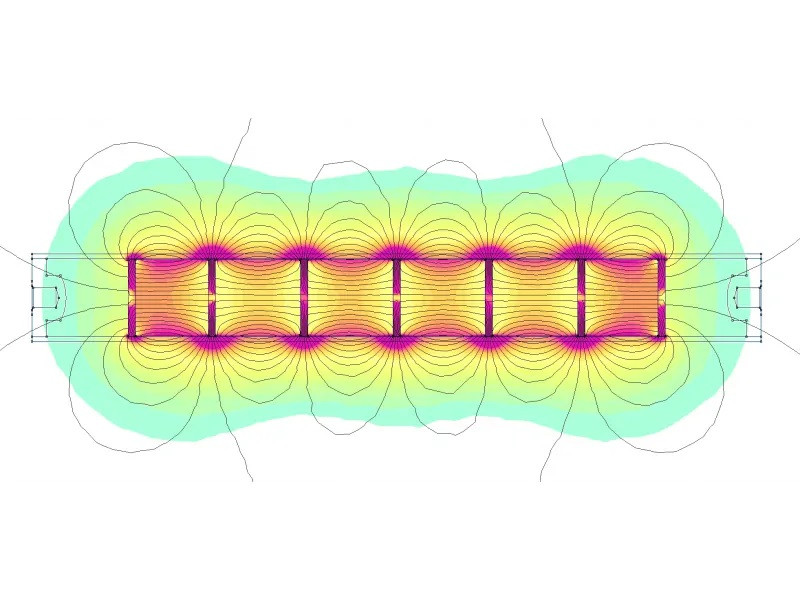

Eine beispielhafte Verteilung des Magnetfelds des Filterstab ist in der folgenden Grafik dargestellt. Bereiche mit der höchsten magnetischen Induktion über den Polen sind rot vorgestellt.
Methode zur Messung der magnetischen Induktion
Die magnetische Induktion wird an der Oberfläche des Filterstab im mittleren Teil gemessen. Für die Messung wird ein Teslameter mit einer Hall-Effekt-Flachsonde verwendet. Die Messung wird in der Nähe des Magnetpols durchgeführt, wobei nach dem höchsten Wert des Magnetfelds gesucht wird.
Reinigen der Magnetischer Filterstaben

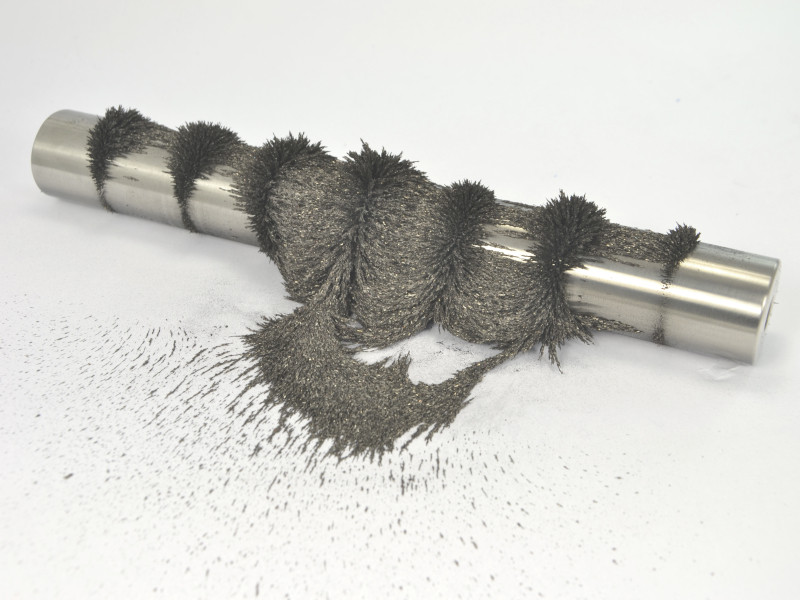

Magnetischer Filterstaben werden manuell gereinigt, indem die eingefangenen ferromagnetischen Elemente an eines der Enden des Filterstab bewegt werden (dort ist die Magnetkraft geringer) und die Verunreinigungen von der Oberfläche abgestreift werden. Dies kann mit einer behandschuhten Hand, einem Tuch, Druckluft oder Druckwasser erfolgen. Der Wirkungsbereich des Filterstab wird gleich als ihrem Durchmesser angenommen.
Sicherheitsregeln
Starke Vibrationen können die Keramikmagnete im Inneren der Magnetischer Filterstab zerstören und das Magnetfeld um den Filterstab reduzieren. Warn- und Verbotsschilder sind unbedingt zu beachten.
Aufmerksamkeit! Unvorsichtiger Umgang mit dem Produkt kann zu Handverletzungen führen
Anwendungen von Magnetischer Filterstaben
Magnetischer Filterstaben sind ein universelles Produkt, das in Trennsystemen für lose, flüssige und gasförmige Produkte in verschiedenen Industriezweigen weit verbreitet ist – z. in der Lebensmittel-, Kunststoff-, Keramik-, Chemie-, Maschinen- und Recyclingindustrie.
Kundenspezifische Magnetischer Filterstaben
Auf Anfrage fertigen wir Magnetischer Filterstaben mit nicht standardmäßigen Abmessungen, anderen Montagearten und für den Betrieb bei hohen Temperaturen.
Wir laden Sie ein, individuelle Anfragen einzureichen (produkcja@magnesy.pl).
