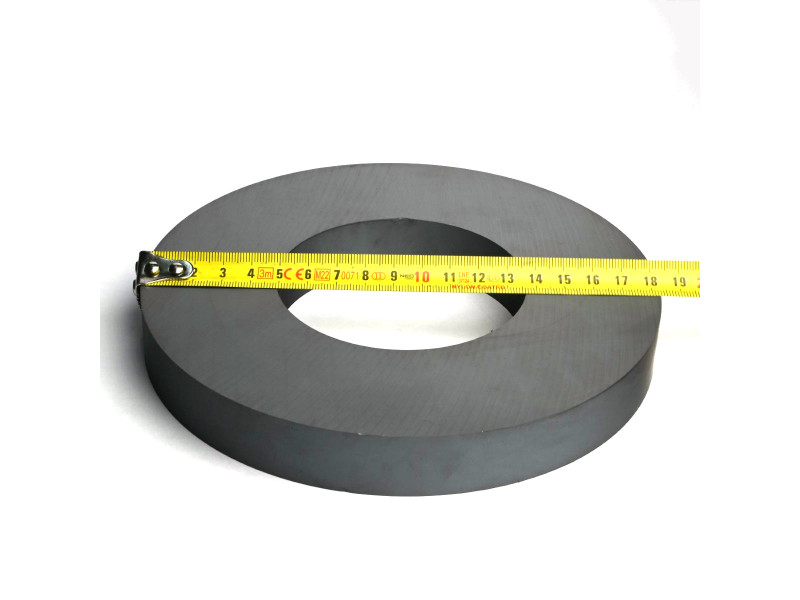

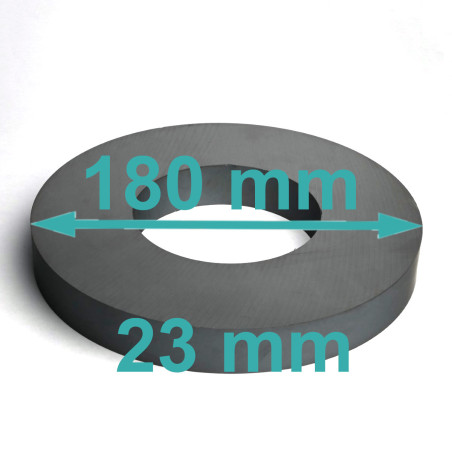

Külső átmérő
180 [mm] +2,5%/-2,5%
Belső átmérő
87 [mm] +2,5%/-2,5%
Magasság
23 [mm] +0,1/-0,1
Mágnesezési irány a dimenzió mentén
23 [mm]
Fokozat
F30
Mágnes típus
Ferrit
Maximális emelőkapacitás
~36 [kg]
Maximális üzemi hőmérséklet
250 [°C]
Súly
1911,28 [g]
Teljesítmény paraméterek
A mágnesezettség magassági iránya azt jelenti, hogy a mágnes egyik kör alakú felülete az N-pólust, míg a másik - ellentétes irányú - kör alakú felület az S-pólusra utal.
A fent megadott maximális emelőkapacitást sima, polírozott fémlemezzel mértük. A felhasznált fémlemez optimális vastagságú volt. A lehúzóerő merőlegesen hatott. A fémlemezzel párhuzamosan ható erő esetén, azaz a mágnesnek a fémlemezen keresztben történő mozgatásakor a mágnes emelőképessége jelentősen kisebb lesz. A mágnes és a fémlemez közötti rés, amely abból adódik, hogy a fémlemezt festékréteggel vagy galvanikus bevonattal fedik, szintén a mágnes emelőképességének csökkenését okozza. A fémlemez bármilyen érdessége vagy egyenetlensége szintén csökkenti a mágnes emelőképességét. A legnagyobb emelőképesség akkor érhető el, ha kellően vastag, nagy mennyiségű vasat tartalmazó lemezt használunk. A magas széntartalmú acél vagy öntöttvas lemez használata kisebb emelőkapacitást eredményez. A maximális emelőkapacitást a mágnes üzemi hőmérséklete is befolyásolja. A felmelegített mágnesnek kisebb lesz a teherbírása.
A lapos mágnesek és a nyitott mágneses körben elhelyezett mágnesek esetében a munkahőmérséklet lényegesen alacsonyabb lehet. Magas mágnesek és zárt mágneskörbe szerelt mágnesek esetében a munkahőmérséklet megegyezik az adott anyagra vonatkozó maximális munkahőmérséklettel. A Curie-hőmérséklet ~ 450°[C]. A remanencia TK(Br) hőmérsékleti együtthatója: ≤ -0,19 %/°[C]. A koercitás hőmérsékleti együtthatója TK(HcJ): ≥ 0,40 %/°[C].
A ferritmágnesek nem igényelnek korrózióvédelmet. Vízben is használhatók.
A kerámia mágnesekhez hasonlóan a ferritmágnesek is törékenyek.
Az itt bemutatott mágnes paraméterértékek egy adott mágnesen végzett mérések eredményei, és az online áruházban kapható mágnesek összehasonlítására szolgálnak. Javasoljuk, hogy a mágnest saját maga tesztelje a várható üzemi körülmények között.
Az F30 anyagminőség mágneses tulajdonságai
remanencia Br |
~ 0,37 [T] |
koercitás HcB |
~ 175 [kA/m] |
koercitás HcJ |
~ 180 [kA/m] |
| Az anyag mágneses tulajdonságai nem minden mágnes esetében azonosak. A különböző mágnesek mérési eredményei a mágneses anyag inherens heterogenitása és a mérőeszköz mérési tűrései miatt eltérnek. |
Fizikai tulajdonságok
sűrűség |
~4,5 [g/cm3] |
fajlagos ellenállás |
104 - 108 [uOhm x cm] |

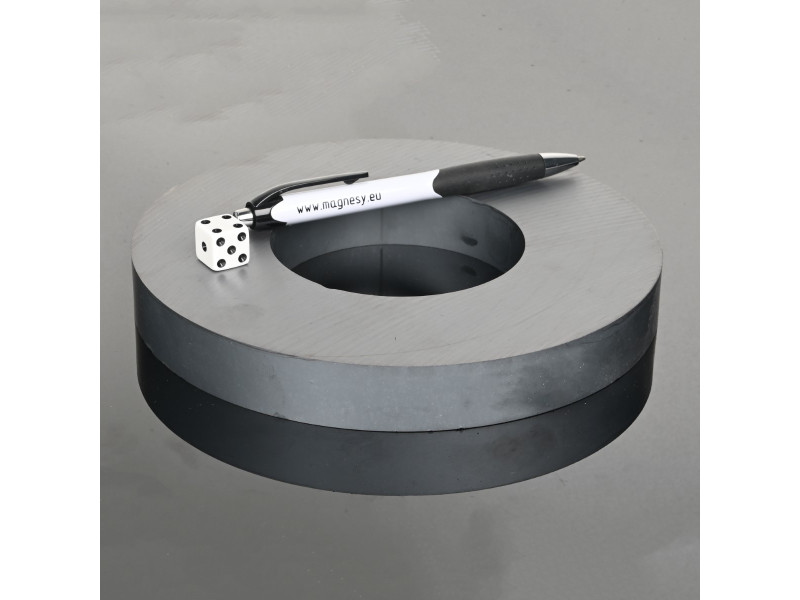

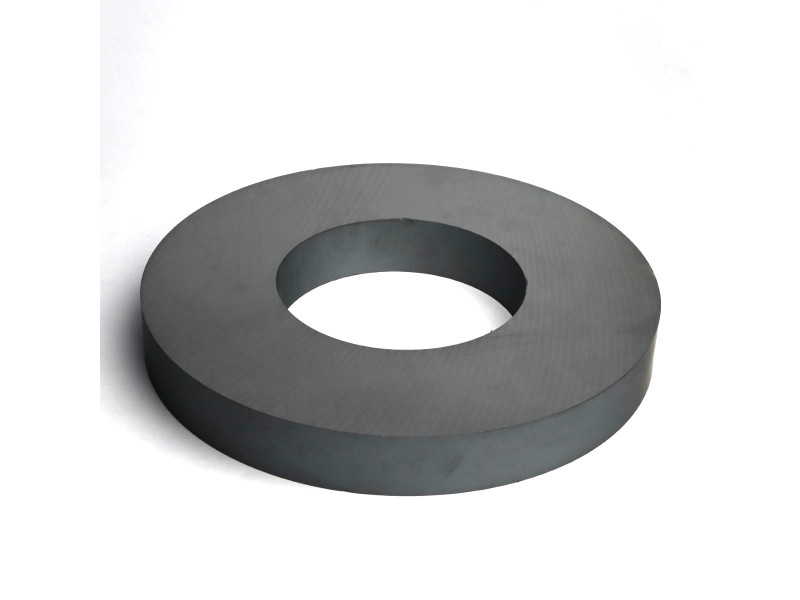

D180xd87x23/F30 - gyűrűs mágnes
Ez egy kerek mágnes egy lyukkal, egy gyűrűs mágnes, egy kerek mágnes egy lyukkal, egy gyűrűs mágnes....
Ez egy ferrit mágnes, amely a magassága mentén mágnesezett. Két pólusú, ami azt jelenti, hogy kétoldalas. A ferritmágnesek jól ellenállnak a korróziónak, és nem igényelnek további védelmet. A maximális üzemi hőmérséklet legfeljebb 250 Celsius-fok.
A ferritmágnesek a fémfelülethez (ferromágneses anyagokhoz) tapadnak.
