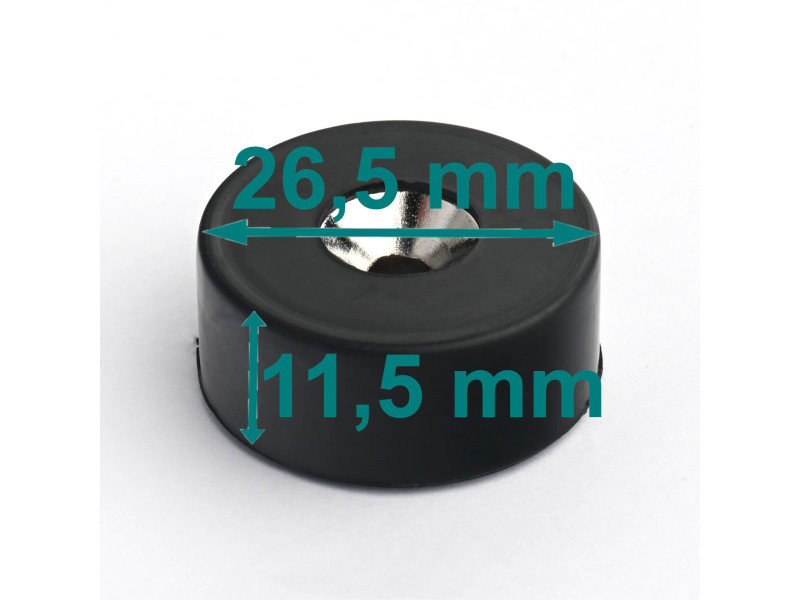

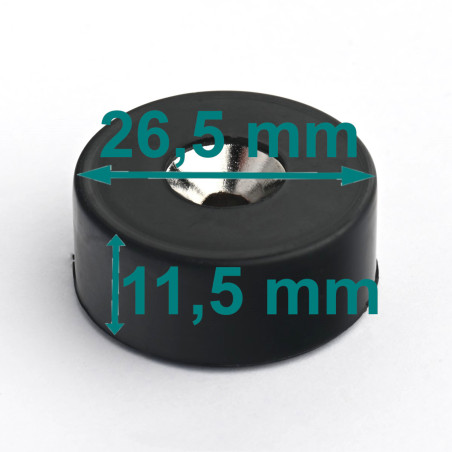

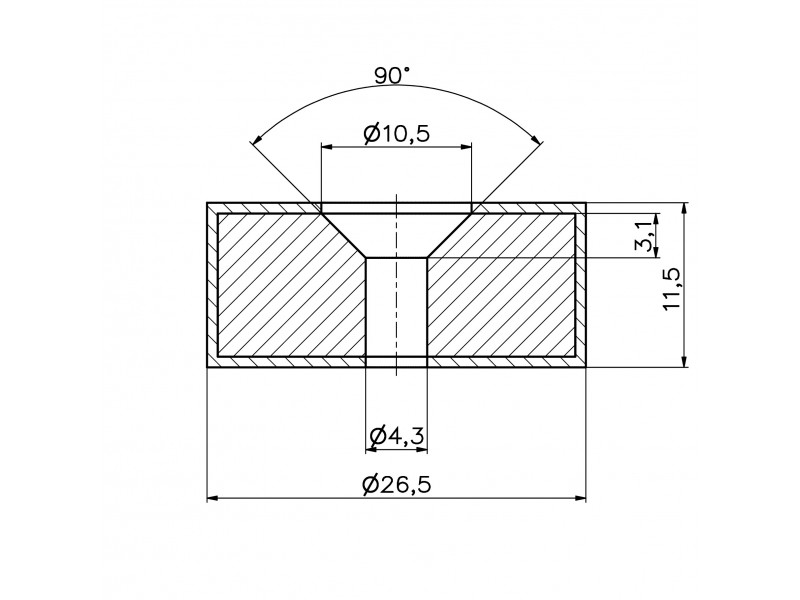

Külső átmérő
26,5 [mm]
A csavarfej nyílásátmérője
10,5 [mm]
Belső átmérő
4,3 [mm]
Magasság
11,5 [mm]
Mágnesezési irány a dimenzió mentén
11,5
Fokozat
N42
Mágnes típus
Neodímium
Maximális emelőkapacitás
~9,90 [kg]
Bevonat
Nikkelezett (NiCuNi)
Maximális üzemi hőmérséklet
≤ 80 [°C]
Lakhatás
gumi (TPV)
Súly
33,09 [g]
Teljesítmény paraméterek

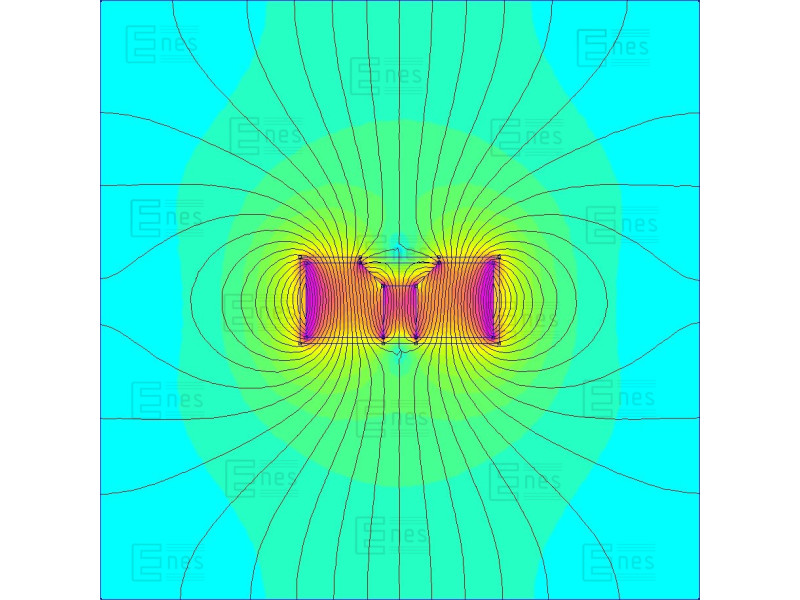

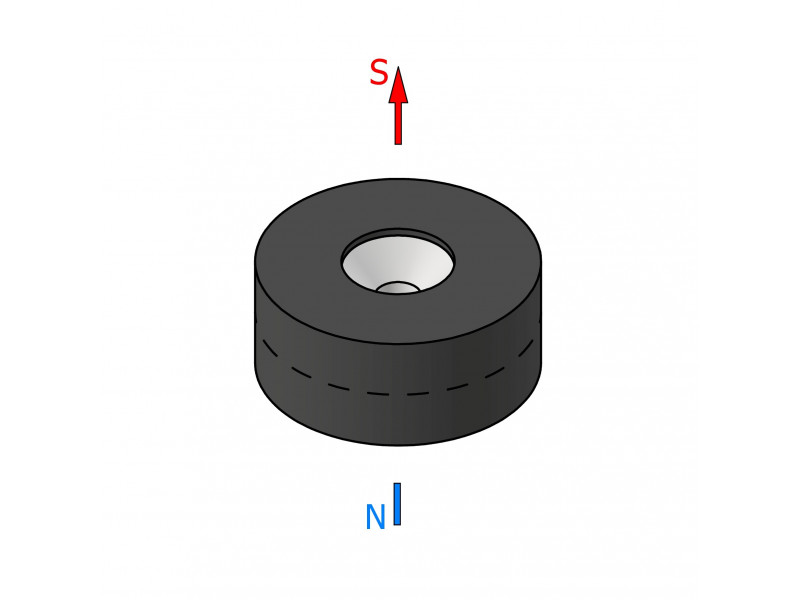

A mágnesezettség magassági iránya azt jelenti, hogy a mágnes egyik kör alakú felülete az N-pólust, míg a másik - ellentétes irányú - kör alakú felület az S-pólusra utal.
A fent megadott maximális emelőkapacitást sima, polírozott fémlemezzel mértük. A felhasznált fémlemez optimális vastagságú volt. A lehúzóerő merőlegesen hatott. A fémlemezzel párhuzamosan ható erő esetén, azaz a mágnesnek a fémlemezen keresztben történő mozgatásakor a mágnes emelőképessége jelentősen kisebb lesz. A mágnes és a fémlemez közötti rés, amely abból adódik, hogy a fémlemezt festékréteggel vagy galvanikus bevonattal fedik, szintén a mágnes emelőképességének csökkenését okozza. A fémlemez bármilyen érdessége vagy egyenetlensége szintén csökkenti a mágnes emelőképességét. A legnagyobb emelőképesség akkor érhető el, ha kellően vastag, nagy mennyiségű vasat tartalmazó lemezt használunk. A magas széntartalmú acél vagy öntöttvas lemez használata kisebb emelőkapacitást eredményez. A maximális emelőkapacitást a mágnes üzemi hőmérséklete is befolyásolja. A felmelegített mágnesnek kisebb lesz a teherbírása.
A mágnes konkrét maximális üzemi hőmérséklete attól a mágneses körtől függ, amelybe a mágnes kerül, ezért javasoljuk, hogy a mágnest saját maga tesztelje konkrét körülmények között. A felmelegített mágnesnek kisebb lesz a tapadóereje. A remanencia hőmérsékleti együtthatója TK(Br): ≤ -0,12%/°C. A koercitás hőmérsékleti együtthatója TK(HcJ): ≤ -0,6%/°C.
Az itt bemutatott mágnes paraméterértékek egy adott mágnesen végzett mérések eredményei, és az online áruházban kapható mágnesek összehasonlítására szolgálnak. Javasoljuk, hogy a mágnest saját maga tesztelje a várható üzemi körülmények között.
Az N42 anyagminőség mágneses tulajdonságai
remanencia Br |
~ 1,267 [T] |
koercitás HcB |
~ 842 [kA/m] |
koercitás HcJ |
~ 935 [kA/m] |
A mágneses tulajdonságok nem minden mágnes esetében azonosak. A különböző mintákon végzett mérések eredményei többek között az anyag eredendő heterogenitása és az alkalmazott mérőeszköz mérési tűrései miatt változnak. Az IEC 60404-5 szabvány szerinti méréseknél a mérési tűréshatárok ±1% a Br remanenciaindukcióra és ±2% a HcB koercitivitásra és a HcJ koercitásra. A nikkelbevonatú mágnest a mérés előtt el kell távolítani, mivel a nikkel mágneses tulajdonságai befolyásolják a mérési eredményt, és alábecsülik a kapott paraméterértékeket. A cinkbevonat nem befolyásolja a mérési eredményt.
Ezért a megadott paraméterértékek közelítő értékek.
A mágnes paramétereit egyedi specifikációk szerint tudjuk felajánlani, beleértve a Br remanenciaindukció, HcB koercitás, HcJ koercitás, mágneses nyomaték, Jd munkapont, mágnesezési irány és annak eltérése stb. esetében. Kérjük, hogy e-mailes levelezésében adja meg a kívánt minimális paraméterértékeket vagy a mágneses paraméterek értékeit a megadott minimális-maximális tartományon belül.
Fizikai tulajdonságok
Sűrűség |
~7,5 [g/cm3] |
Vickers-keménység (HV) |
~600 [kg/mm2] |
Ellenállás |
~144 [uOhm x cm] |
Ha szigorú specifikációk szerint gyártott neodímium mágnesekre van szüksége, kérjük, küldje el nekünk érdeklődését az igényeivel együtt.

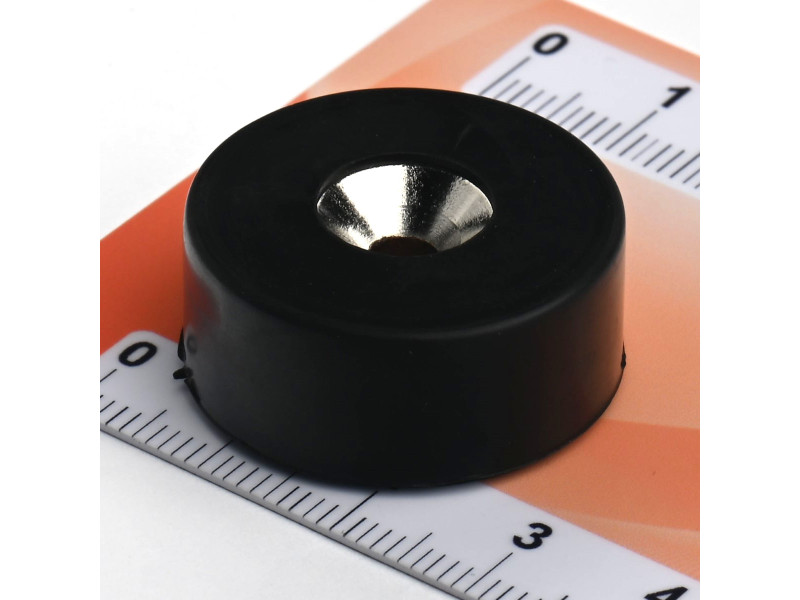

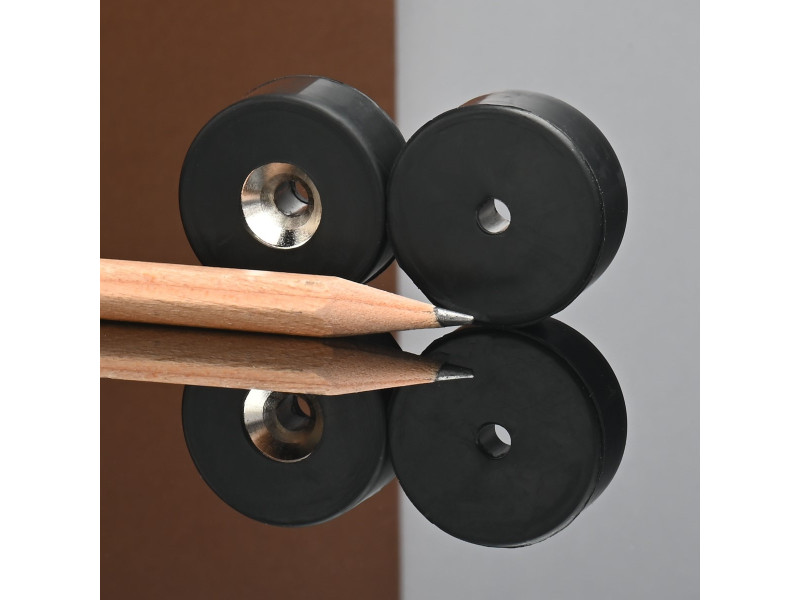

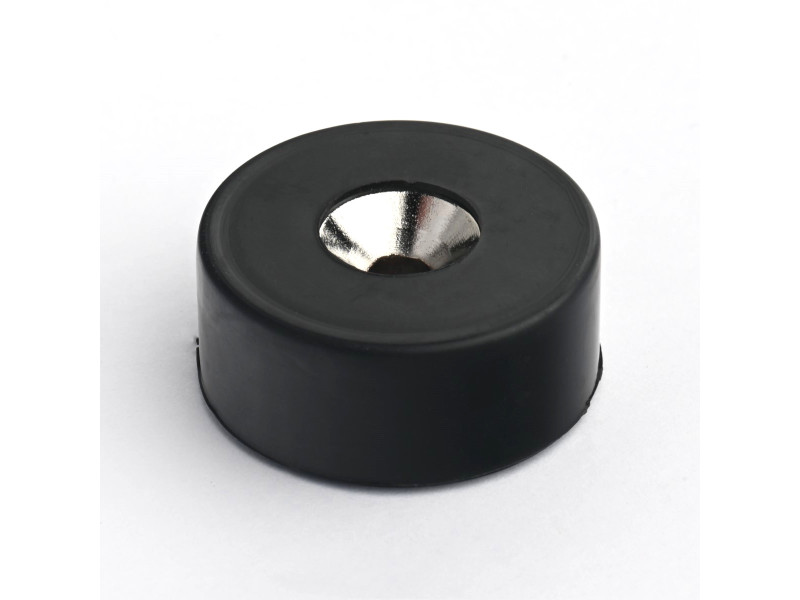

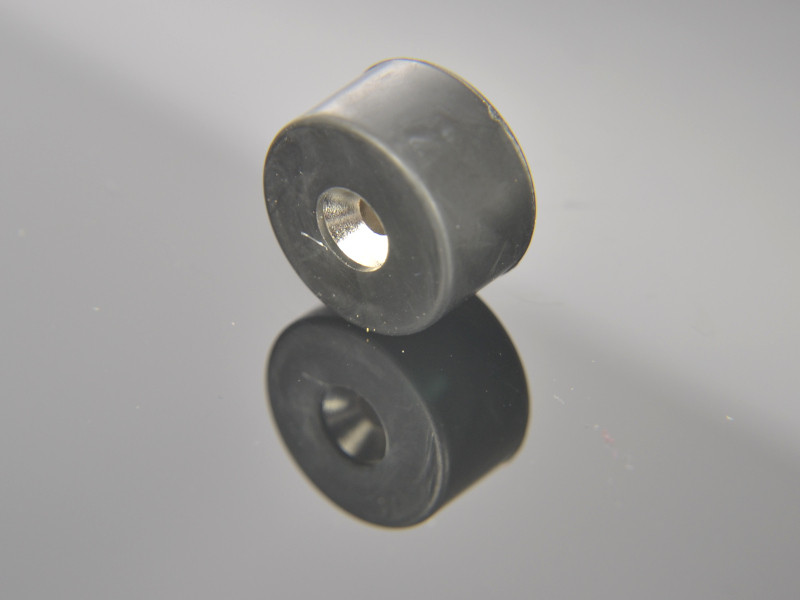

D26,5xd10,5/4,3x11,5/N42 - Tárcsamágnes gumibevonatú
Ez egy kerek mágnes lyukkal, gyűrűs mágnes, lyukkal a süllyesztett csavarfejhez.

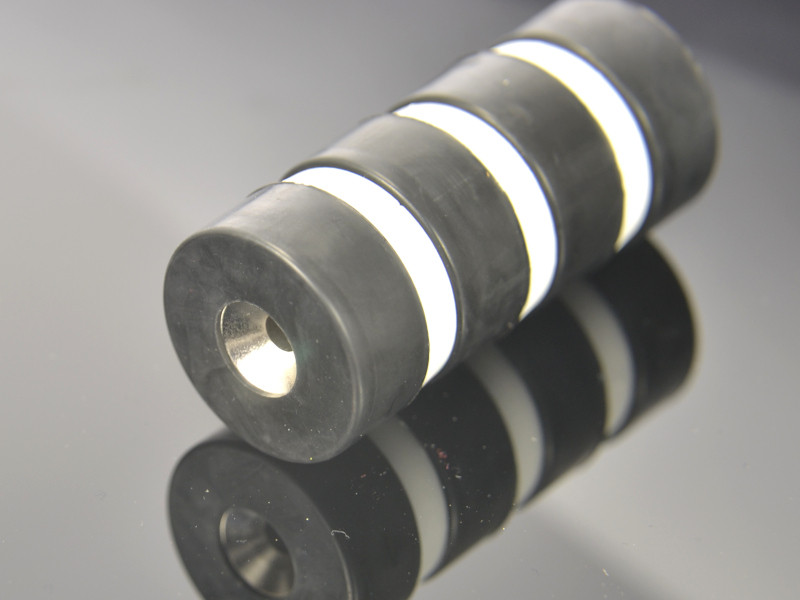

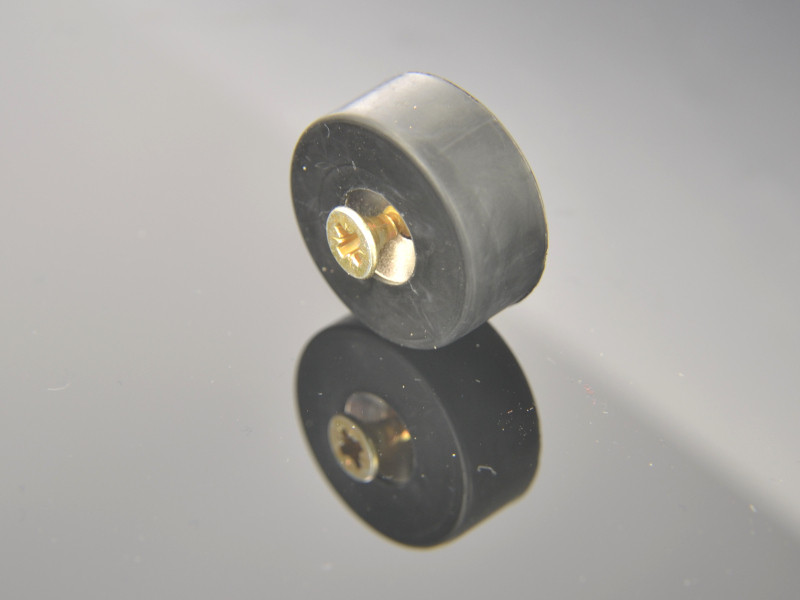

Ez egy gumírozott, gumibevonatú mágnes gumiburkolatban. A gumi nagymértékben megakadályozza, hogy a mágnes ütések és ütések során eltörjön. A mágnes egy ferde lyukkal rendelkezik a csavarral vagy hegyes fejű csavarral történő rögzítéshez.
Ez egy neodímium mágnes. Két pólusú, ami azt jelenti, hogy kétoldalas. A korrózió ellen nikkelezéssel és gumibevonattal védett. A maximális üzemi hőmérséklet legfeljebb 80 Celsius fok. A neodímium mágnesek a fémfelülethez tapadnak. A mágnest ferromágneses anyagokból készült felületekre is rögzítheti. Ez a mágnes a méreteihez képest erős. Ez egy csavarozható neodímium mágnes. Neodímium mágnes a csavarozáshoz. Neodímium süllyesztett lyukú korong. Neodímium mágneses korong süllyesztett furattal.
