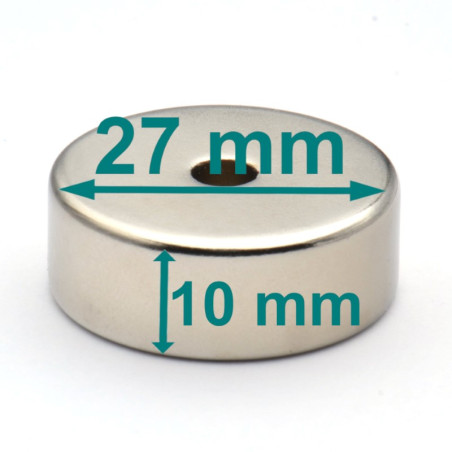

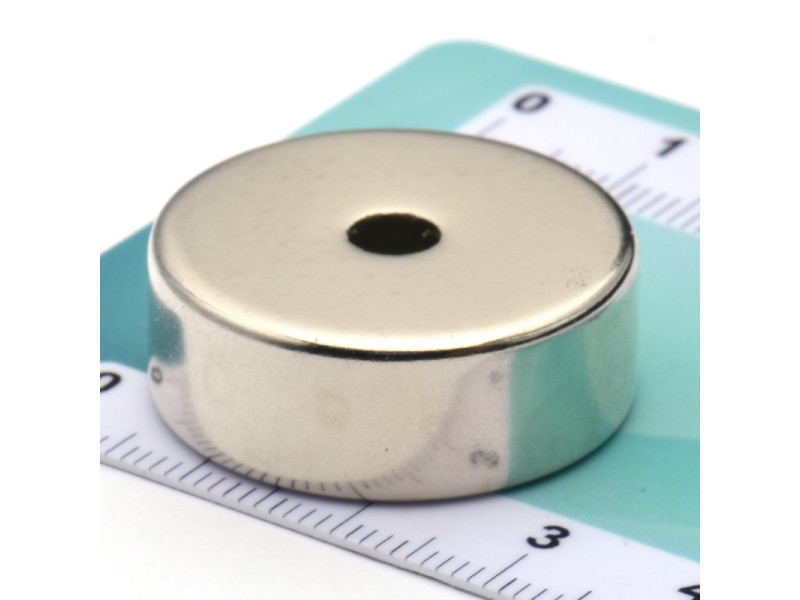

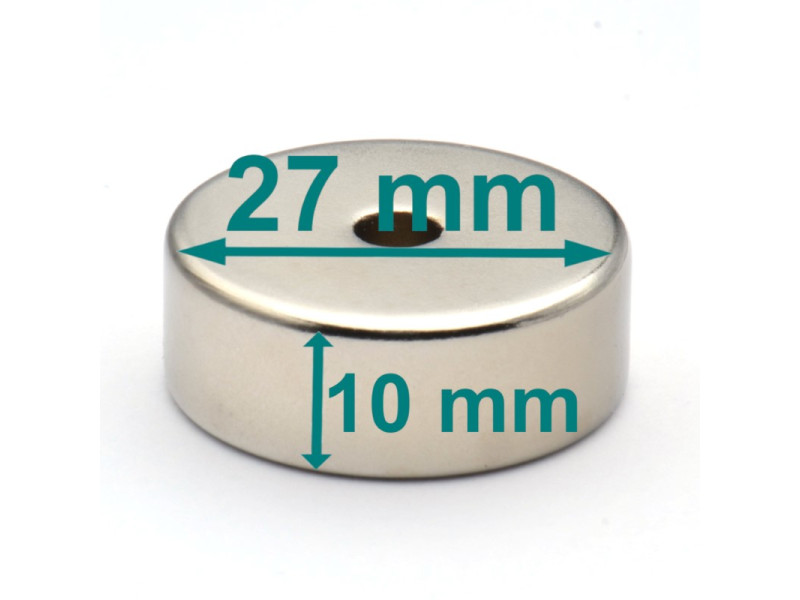

Külső átmérő
27 [mm] +0,1/-0,1
Belső átmérő
5 [mm] +0,1/-0,1
Magasság
10 [mm] +0,1/-0,1
Mágnesezési irány a dimenzió mentén
10 [mm]
Fokozat
N38
Mágnes típus
Neodímium
Maximális emelőkapacitás
~16,00 [kg]
Bevonat
Nikkelezett (NiCuNi)
Maximális üzemi hőmérséklet
≤ 80 [°C]
Súly
41,45 [g]
Teljesítmény paraméterek

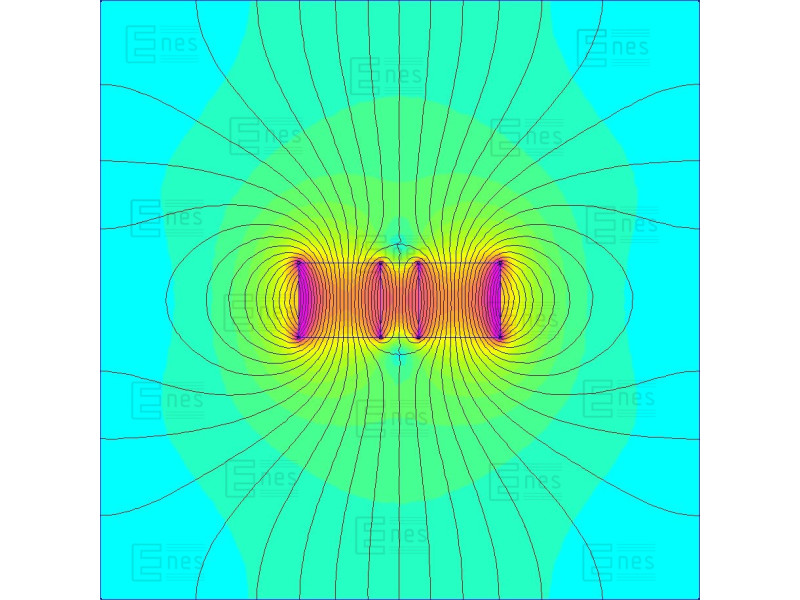

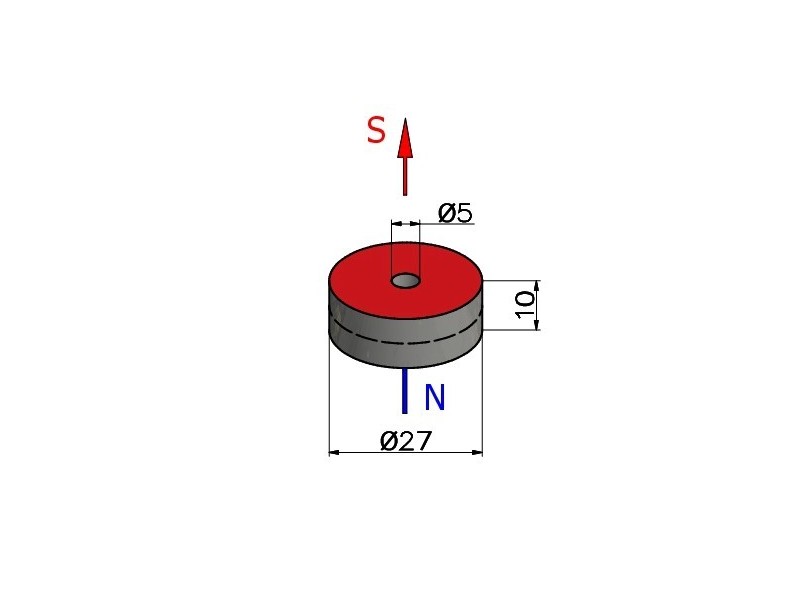

A mágnesezettség magassági iránya azt jelenti, hogy a mágnes egyik kör alakú felülete az N-pólust, míg a másik - ellentétes irányú - kör alakú felület az S-pólusra utal.
A fent megadott maximális emelőkapacitást sima, polírozott fémlemezzel mértük. A felhasznált fémlemez optimális vastagságú volt. A lehúzóerő merőlegesen hatott. A fémlemezzel párhuzamosan ható erő esetén, azaz a mágnesnek a fémlemezen keresztben történő mozgatásakor a mágnes emelőképessége jelentősen kisebb lesz. A mágnes és a fémlemez közötti rés, amely abból adódik, hogy a fémlemezt festékréteggel vagy galvanikus bevonattal fedik, szintén a mágnes emelőképességének csökkenését okozza. A fémlemez bármilyen érdessége vagy egyenetlensége szintén csökkenti a mágnes emelőképességét. A legnagyobb emelőképesség akkor érhető el, ha kellően vastag, nagy mennyiségű vasat tartalmazó lemezt használunk. A magas széntartalmú acél vagy öntöttvas lemez használata kisebb emelőkapacitást eredményez. A maximális emelőkapacitást a mágnes üzemi hőmérséklete is befolyásolja. A felmelegített mágnesnek kisebb lesz a teherbírása.
A mágnes konkrét maximális üzemi hőmérséklete attól a mágneses körtől függ, amelybe a mágnes kerül, ezért javasoljuk, hogy a mágnest saját maga tesztelje konkrét körülmények között. A felmelegített mágnesnek kisebb lesz a tapadóereje. A remanencia hőmérsékleti együtthatója TK(Br): ≤ -0,12%/°C. A koercitás hőmérsékleti együtthatója TK(HcJ): ≤ -0,6%/°C.
Az itt bemutatott mágnes paraméterértékek egy adott mágnesen végzett mérések eredményei, és az online áruházban kapható mágnesek összehasonlítására szolgálnak. Javasoljuk, hogy a mágnest saját maga tesztelje a várható üzemi körülmények között.
Az N38 anyagminőség mágneses tulajdonságai
remanencia Br |
~ 1,197 [T] |
koercitás HcB |
~ 842 [kA/m] |
koercitás HcJ |
~ 935 [kA/m] |
A mágneses tulajdonságok nem minden mágnes esetében azonosak. A különböző mintákon végzett mérések eredményei többek között az anyag eredendő heterogenitása és az alkalmazott mérőeszköz mérési tűrései miatt változnak. Az IEC 60404-5 szabvány szerinti méréseknél a mérési tűréshatárok ±1% a Br remanenciaindukcióra és ±2% a HcB koercitivitásra és a HcJ koercitásra. A nikkelbevonatú mágnest a mérés előtt el kell távolítani, mivel a nikkel mágneses tulajdonságai befolyásolják a mérési eredményt, és alábecsülik a kapott paraméterértékeket. A cinkbevonat nem befolyásolja a mérési eredményt.
Ezért a megadott paraméterértékek közelítő értékek.
A mágnes paramétereit egyedi specifikációk szerint tudjuk felajánlani, beleértve a Br remanenciaindukció, HcB koercitás, HcJ koercitás, mágneses nyomaték, Jd munkapont, mágnesezési irány és annak eltérése stb. esetében. Kérjük, hogy e-mailes levelezésében adja meg a kívánt minimális paraméterértékeket vagy a mágneses paraméterek értékeit a megadott minimális-maximális tartományon belül.
Fizikai tulajdonságok
Sűrűség |
~7,5 [g/cm3] |
Vickers-keménység (HV) |
~600 [kg/mm2] |
Ellenállás |
~144 [uOhm x cm] |
Ha szigorú specifikációk szerint gyártott neodímium mágnesekre van szüksége, kérjük, küldje el nekünk érdeklődését az igényeivel együtt.

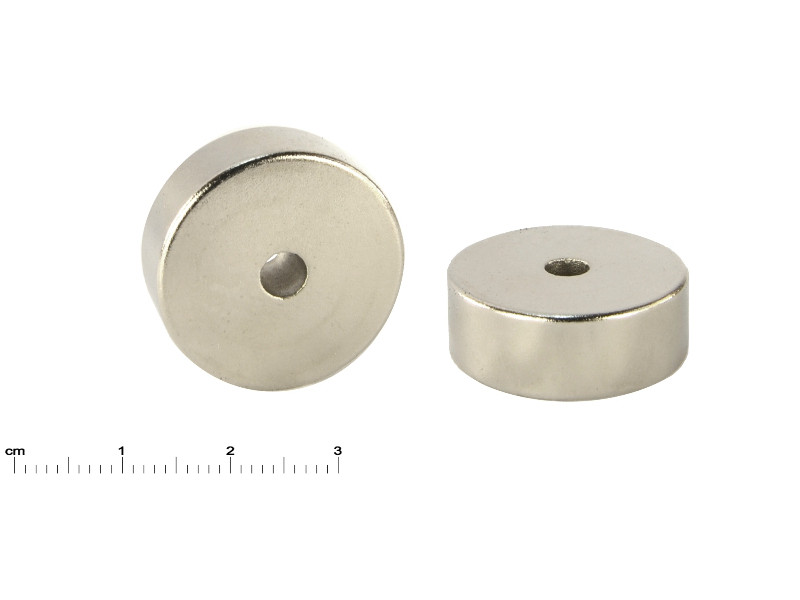

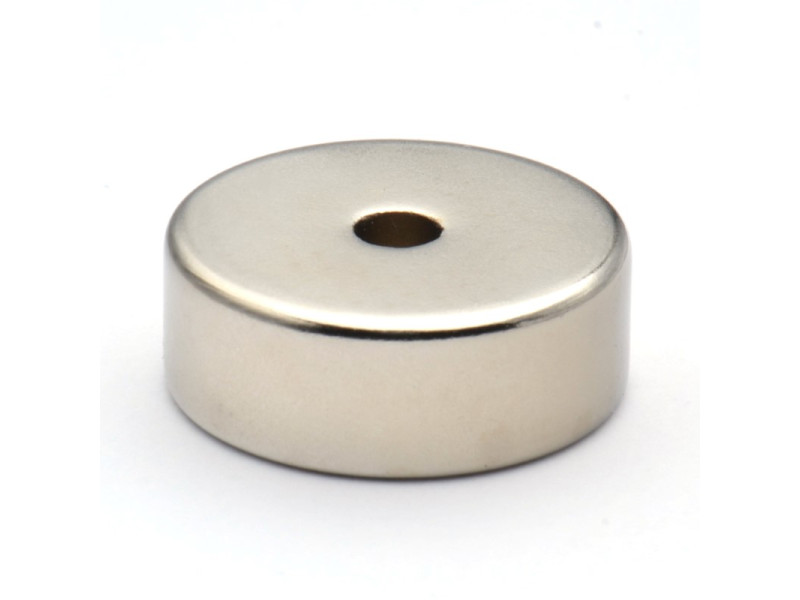

D27xd5x10/N38 - gyűrűs mágnes

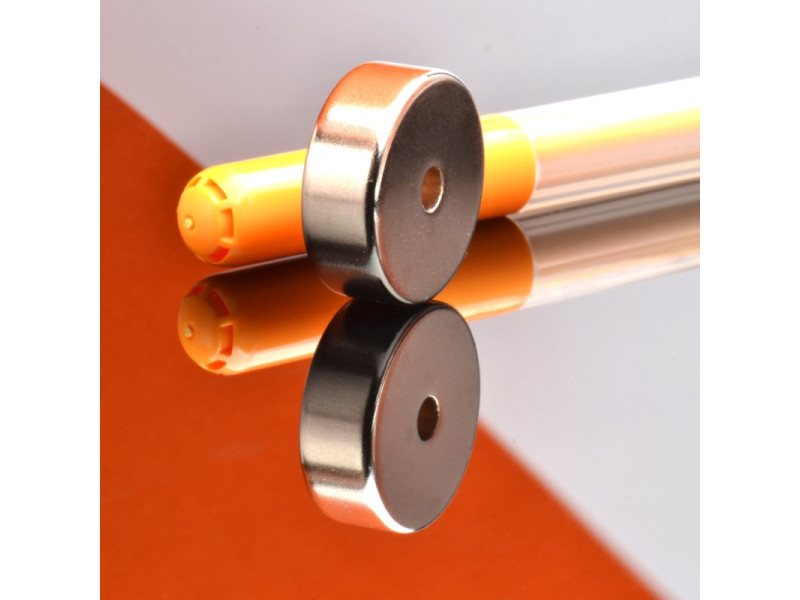

Ez egy kerek mágnes lyukkal, gyűrűs mágnes, mágnes átmenő lyukkal, korongmágnes lyukkal, hengeres mágnes lyukkal, téglalap keresztmetszetű toroid. Ez egy neodímium mágnes, 10 mm vastagság mentén mágnesezve. Két mágneses pólussal rendelkezik, ami azt jelenti, hogy kétoldalas. Korrózió ellen nikkelezéssel védett. Kiváló mérettűrésekkel készült. A maximális üzemi hőmérséklet nem haladja meg a 80 Celsius-fokot. A neodímium mágnesek tapadnak a fémfelülethez. A mágnest ferromágneses anyagokból készült felületekre rögzítheti. Ez a mágnes a méreteihez képest erős.
Azt mondani, hogy a neodímium mágnesek erősek és erősek, nem tesz igazságot. A neodímium mágnesek a legerősebb és legerősebb állandó mágnesek.
