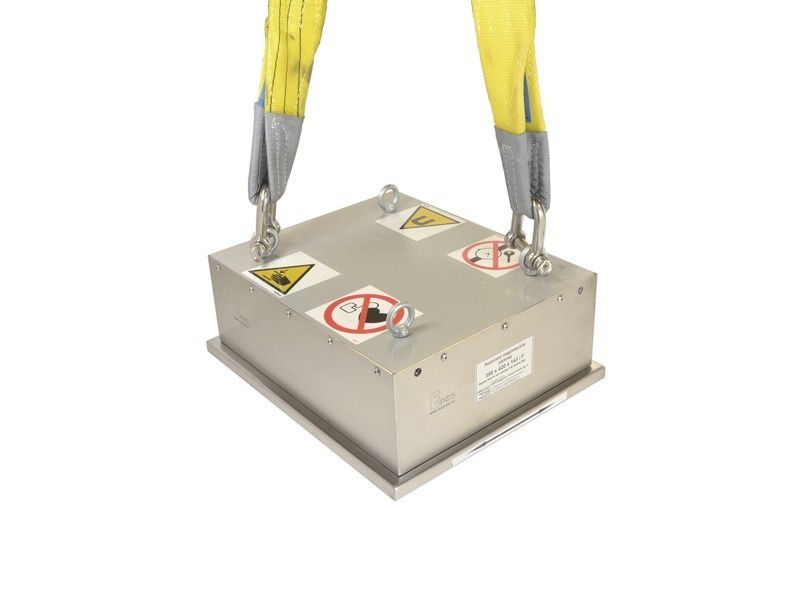

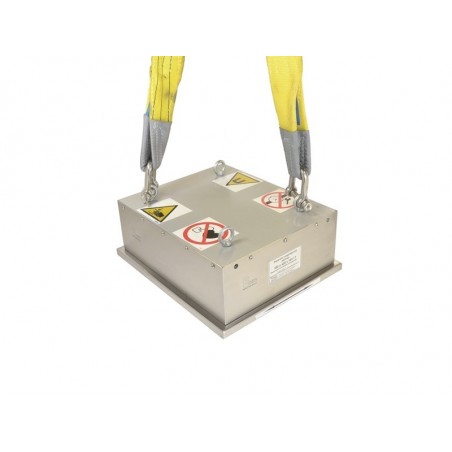

Függesztett mágnes vasleválasztáshoz 350X420X150 / F tisztítólemezzel

A szállítószalag fölé szerelt szeparátor a szállított anyagokból (élelmiszeripar, műanyag-feldolgozás, ásványi nyersanyagok feldolgozása, újrahasznosítás stb.) a nem kívánt acél- és vaselemek felfogására szolgál. Bizonyos szögben felszerelve csúszdaszeparátorként is hasznos lehet. A saválló acélból készült légmentes ház ferritmágnesekkel szerelt mágneses rendszert tartalmaz. A szeparátor alsó felülete mágnesesen aktív. A szeparátor négy sarkán M8-as csavarozott nyílások találhatók, amelyekbe a felfüggesztéshez használt szemek vannak becsavarozva.

A tisztítólemez saválló acélból és puha alumíniumból készül, amely védi a szeparátor felületét a felfogott elemek ütései által okozott sérülésektől. A lemezbe épített két csík mágneses puha fémlemez okozza, hogy a szeparátorhoz tapad, ugyanakkor könnyen kitéphető a befogott elemekkel, így racionalizálva a tisztítást.

Megrendelésre készek vagyunk az Ügyfelek által választott méretekkel rendelkező mágneses szeparátorokat biztosítani. A mágneses paraméterek, a tevékenységi kör és a méretek az Ügyfél igényei és elvárásai szerint kerülnek beállításra.

A mágneses mező a mágneses pólus felületének közepén ~0,17 [T].

A mágneses pólusok közötti felület közepéna mágneses mező ~0,225 [T]. (0,001 T = 10 Gs)

Mágneses mező a mágneses pólusok közötti felszín középpontjában a következő távolságban :

40 mm-re a leválasztótól ~0,131 [T],
80 mm-re a leválasztótól ~0,075 [T],
100 mm-re a leválasztótól ~0,057 [T],
140 mm-re a leválasztótól ~0,034 [T],

Példaként a különböző kifogott tárgyak fogási tartománya:
golyók phi 5 - 12 mm - kb. 110 mm,
csavaros kupakok M5-M10 - kb. 150 mm,
vasszögek - kb. 300 mm.

A mágneses szeparátorban szinterezett ferrit mágneseket használtak.
A ferrit mágneses szeparátorok maximális üzemi hőmérséklete kb. 250°[C].

Vigyázat! A gondatlan kezelés súlyos kézsérülést okozhat !

A szeparátor tömege: ~ 98,0 [kg] + ~4,0 [kg] tisztítólemez.
