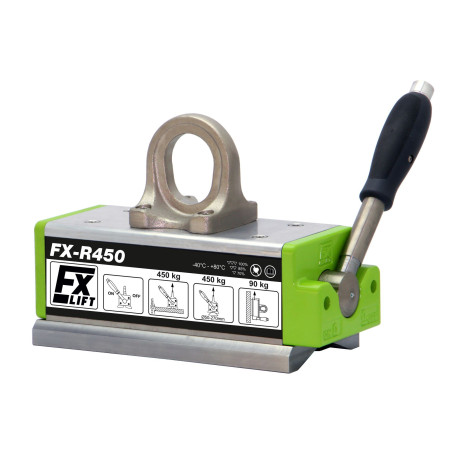

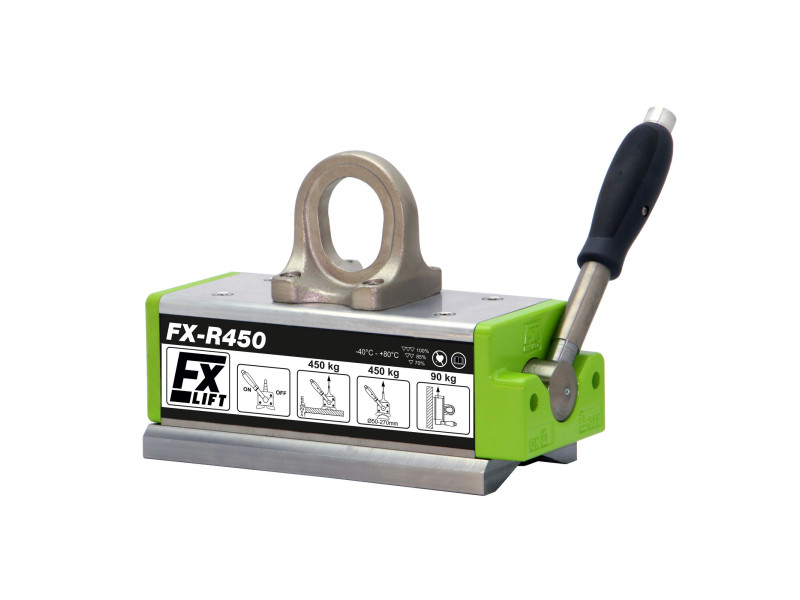

Kėlimo magnetas FX-R450

Iš	Grynoji kaina	Kaina Bruto
1 vnt.	€1150.25	€1414.81

Kiekis

Turimas kiekis:5 vnt.

Pristatymo laikas: 8-10 darbo dienų

Užduoti klausimą

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Aprašymas

Ilgis: 288 [mm]
Plotis: 126 [mm]
Aukštis: 207 [mm]
Magneto tipas: Neodimio
Didžiausia keliamoji galia: 450 [kg]
Minimalus pakeliamo elemento storis: 6 [mm]
Maksimali darbinė temperatūra: ≤ 80 [°C]
Svoris: 22 [kg]
Pristatymo laikas: 8-10 darbo dienų

Nominali keliamoji galia: 450 [kg]

Didžiausia keliamoji galia (lūžio apkrova): >1480 [kg] - Statinių bandymų saugos koeficientas yra 3,5 ir atitinka standartą EN 13155:2021-05

NEKELKITE krovinių, kurie yra sunkesni už nominalią keliamąją galią !

FX-R serijos kėlimo magnetai visų pirma naudojami apvaliems geležies ir magnetinio plieno elementams, t. y. vamzdžiams ir strypams, kelti ir tvarkyti. Kėlimo magnetų magnetinį lauką sukuria neodimio magnetai. Šiems prietaisams nereikia jokio maitinimo šaltinio. Magnetinis laukas įjungiamas ir išjungiamas reguliuojant rankinę svirtį.
Jie naudojami plieno statyklose, gamyklose, sandėliuose, dirbtuvėse ir dokuose. Jie taip pat naudingi lakštiniam metalui, plokštėms, profiliams, kampuočiams, kanalams, kvadratiniams vamzdžiams ir kitiems dideliems juodiesiems komponentams tvarkyti.

Kiekvieną FX-R serijos kėlimo magnetą pritvirtiname:

♦ 5 metų garantija
♦ atitikties deklaracija "CЄ"
♦ keliamosios galios matavimo protokolas
♦ naudojimo instrukcijos
♦ trumpasis vadovas

Visi FX-R kėlimo magnetų plieniniai komponentai yra nikeliuoti, todėl jie pasižymi didesniu atsparumu korozijai. Tai unikali savybė, taikoma visiems FX-R serijos kėlimo magnetams.

Faktinė kiekvieno kėlimo magneto keliamoji galia priklauso nuo toliau nurodytų veiksnių:

♦ keliamų ruošinių storio ir formos

mažiausio detalės storio, kuriam esant galima naudoti keltuvą

6 mm

Per ploni ruošiniai gali būti pritraukiami silpnai, nes ne visiškai išnaudojamas kėlimo magnetų magnetinis laukas. Be to, ploni ruošiniai sulinksta ir jų sąlyčio su keltuvais plotas sumažėja, todėl traukimo jėga sumažėja. Geriausias kėlimo efektyvumas pasiekiamas naudojant pakankamai storus ruošinius.

Keliamo ruošinio storis, kuriam esant kėlimo galia yra 100 %.	20 mm

Prieš pradedant darbą svarbu atsižvelgti į kėlimo galios procentinę priklausomybę nuo keliamo plieno storio (kėlimo galios kreives rasite vadove).

Perkeliant apvalias detales, pavyzdžiui, vamzdžius, strypus, plieninius velenus, didžiausia keliamoji galia sumažėja:

Tipas	Veleno skersmuo	Didžiausias veleno ilgis	Didžiausia keliamoji galia
FX-R450	50-270 [mm]	4000 [mm]	450 [kg]

Faktinė kiekvieno kėlimo magneto keliamoji galia taip pat priklauso nuo:

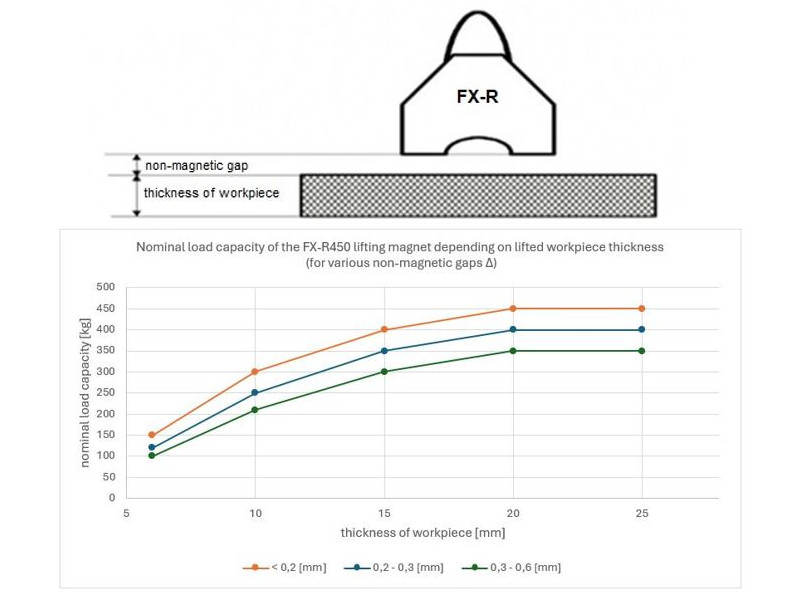

♦ oro tarpo tarp kėlimo magnetų paviršiaus ir keliamo ruošinio dydžio (kiekvienam kėlimo magnetui pateikiamos keliamosios galios charakteristikos, priklausančios nuo nemagnetinio tarpo dydžio).

Ruošinio storis [mm]	FX-R450 vardinė apkrova [kg]
	Nemagnetinis tarpas D tarp kėlimo magneto ir keliamo ruošinio
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
20	450	400	350
15	400	350	300
10	300	250	210
6	150	120	100

Keliamoji galia priklauso nuo oro tarpo tarp kėlimo magneto paviršiaus ir keliamo ruošinio. Jei apkrovos paviršiaus šiurkštumas Ra yra mažesnis nei 6,3 μm, keliamoji galia nesumažėja. Taip yra labai švaraus, lygaus ir nušlifuoto paviršiaus atveju. Jei keliamų medžiagų paviršiaus šiurkštumas Ra bus didesnis nei 6,3 μm, reikia atsižvelgti į tarpą tarp griebtuvo ir keliamo ruošinio.

Rūdžių valcuotiems paviršiams galima daryti prielaidą, kad tarpas bus (0,1-0,3 mm), o šiurkštiems porėtiems paviršiams tarpas apskaičiuojamas (0,1-0,3 mm).3-0,5 mm).
Prieš pradėdami darbą, instrukcijose rasite procentinį krovumo priklausomybės nuo nemagnetinio tarpo santykį.

Faktinis kiekvieno kėlimo magneto keliamasis pajėgumas taip pat priklauso nuo:

♦ Keliamo krovinio sudėties (kuo didesnis geležies kiekis, tuo didesnis keliamasis pajėgumas):

Tipas	Nominali kėlimo galia [kg]	Medžiagai leistina keliamoji galia * [kg]
FX-R450	450	Mažaanglis plienas 100%	Aukštanglis plienas 90%	Mažai legiruotas plienas 75%	Ketaus ketus 50%
FX-R450	450	450	405	340	225

*) tai bus leistina apkrova iš tam tikros medžiagos pagamintam komponentui, jei jos nesumažina kiti veiksniai (storis, paviršiaus kokybė, forma).

♦ aplinkos temperatūrą ir keliamo ruošinio temperatūrą (ji turi būti ne aukštesnė kaip 80[^oC] ).
Kėlimo magnetuose magnetinio lauko šaltinis yra sukepinti neodimio magnetai, kurių didžiausia darbinė temperatūra yra 80^oC.

Mes siūlome:
- konsultacijas,
- paslaugas,
- atsargines dalis,
- kasmetines apžiūras ir kėlimo magnetų apkrovos bandymus, patvirtintus sertifikatu.
