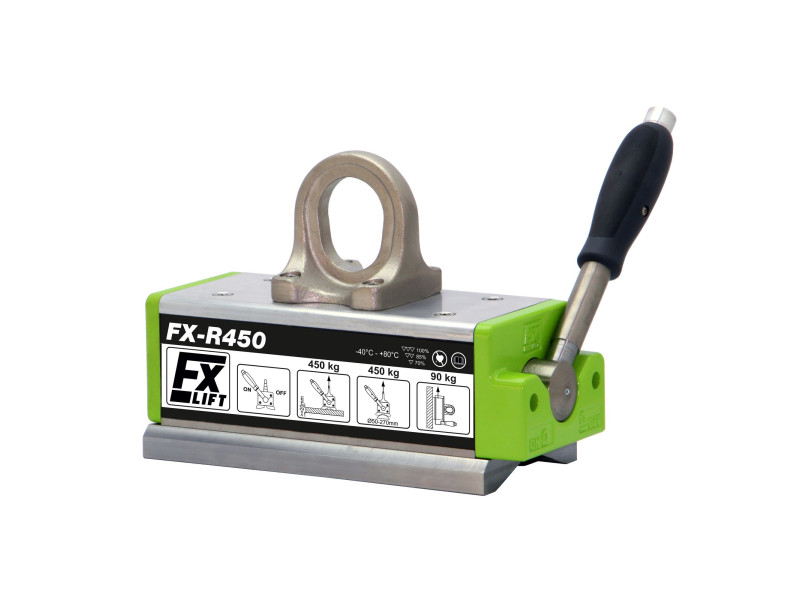

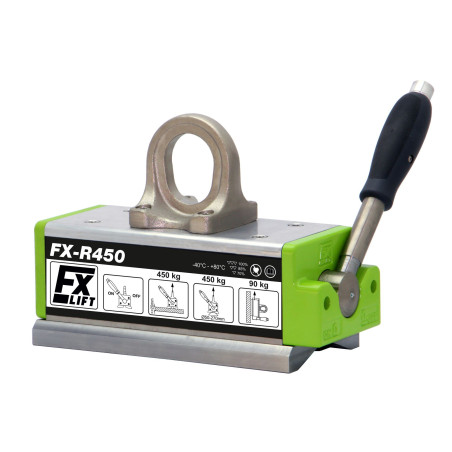

Pacelšanas magnēts FX-R450

No	Cena Neto	Cena Bruto
1 gab.	€1150.25	€1414.81

Daudzums

Pieejamais daudzums:5 gab.

Piegādes laiks: 8-10 darba dienas

Uzdot jautājumu

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Apraksts

Garums: 288 [mm]
Platums: 126 [mm]
Augstums: 207 [mm]
Magnēta tips: Neodīma
Maksimālā celtspēja: 450 [kg]
Minimālais paceļamā elementa biezums: 6 [mm]
Maksimālā darba temperatūra: ≤ 80 [°C]
Svars: 22 [kg]
Piegādes laiks: 8-10 darba dienas

Nominālā celtspēja: 450 [kg]

Maksimālā kravnesība (pārrāvuma slodze): >1480 [kg] - Drošības koeficients statiskajos testos ir 3,5 un atbilst EN 13155:2021-05

NEVAŽAJIET KRAVAS, KAS IR VĒRTĀKAS PAR NOMINĀLO KELŠANSPĒJU !

FX-R sērijas pacelšanas magnēti galvenokārt tiek izmantoti apaļu dzelzs un magnētisko tērauda detaļu, t. i., cauruļu un stieņu, celšanai un pārvietošanai. Pacelšanas magnētu magnētisko lauku rada neodīma magnēti. Šīm ierīcēm nav nepieciešams barošanas avots. Magnētisko lauku ieslēdz un izslēdz, regulējot manuālu sviru.
Tos izmanto tērauda rūpnīcās, rūpnīcās, noliktavās, darbnīcās un dokos. Tās ir noderīgas arī lokšņu, plākšņu, profilu, leņķu, kanālu, kvadrātveida cauruļu un citu lielu melno metālu detaļu apstrādei.

Katram FX-R sērijas pacelšanas magnētam mēs pievienojam:

♦ 5 gadu garantija
♦ atbilstības deklarācija "CЄ"
♦ celtspējas mērīšanas protokols
♦ lietošanas instrukcija
♦ īsa uzziņu rokasgrāmata

Visas FX-R celšanas magnētu FX-R tērauda detaļas ir niķelētas, kas tām nodrošina paaugstinātu izturību pret koroziju. Šī ir unikāla īpašība, kas attiecas uz visiem FX-R sērijas pacelšanas magnētiem.

Katra pacēlāja faktiskā celtspēja ir atkarīga no šādiem faktoriem:

♦ pacelējamo detaļu biezums un forma.

minimālais detaļas biezums, pie kura pacēlāju var izmantot

6 mm

Pārāk plānas detaļas var tikt pievilktas vāji, jo pacelšanas magnētu magnētiskais lauks netiek pilnībā izmantots. Turklāt plāni sagataves saliecas, un to kontakta laukums ar pacēlājiem samazinās, tāpēc samazinās vilkšanas spēks. Labāko pacelšanas veiktspēju nodrošina pietiekami biezi apstrādājamie priekšmeti.

Pacelājamā sagataves biezums, pie kura celtspēja ir 100 %.	20 mm

Pirms darba uzsākšanas ir svarīgi ņemt vērā celtspējas procentuālo atkarību no celtā tērauda biezuma (celtspējas līknes atrodamas rokasgrāmatā).

Pārkraujot apaļas detaļas, piemēram, caurules, stieņus, tērauda vārpstas, maksimālā kravnesība tiek samazināta:

Tips	Vārpstas diametrs	Maksimālais vārpstas garums	Maksimālā kravnesība
FX-R450	50-270 [mm]	4000 [mm]	450 [kg]

Katra paceļamā magnēta faktiskā celtspēja ir atkarīga arī no:

♦ gaisa spraugas lieluma starp paceļamo magnētu virsmu un paceļamo detaļu (katram paceļamajam magnētam ir norādītas celtspējas īpašības atkarībā no nemagnētiskās spraugas lieluma).

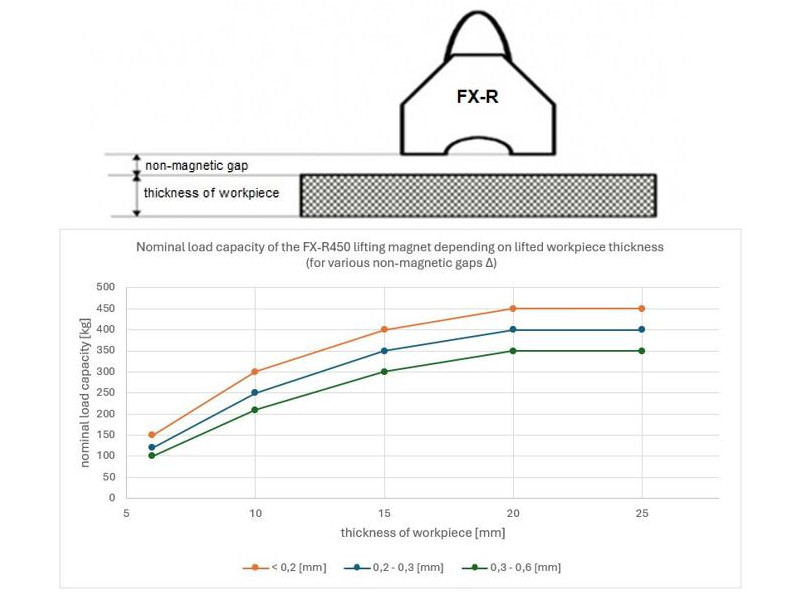

Apstrādājuma biezums [mm]	FX-R450 nominālā kravnesība [kg]
	Nemagnētiskā atstarpe D starp celšanas magnētu un pacelējamo izstrādājumu
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
20	450	400	350
15	400	350	300
10	300	250	210
6	150	120	100

Kravnesība ir atkarīga no gaisa spraugas starp pacelšanas magnēta virsmu un paceļamo izstrādājumu. Ja slodzes virsmas raupjums Ra ir mazāks par 6,3 μm, jauda nesamazinās. Tas attiecas uz ļoti tīru, līdzenu un slīpētu virsmu. Ja paceļamo materiālu virsmas raupjums Ra būs lielāks par 6,3 μm, jāņem vērā atstarpe starp satvērēju un paceļamo apstrādājamo detaļu.

Rūsganām velmētām virsmām var pieņemt atstarpi diapazonā (0,1-0,3 mm), bet raupjām porainām virsmām atstarpi lēš diapazonā (0.3-0,5 mm).
Pirms darba uzsākšanas skatiet instrukcijā norādījumus par slodzes nestspējas procentuālo attiecību atkarībā no nemagnētiskās spraugas.

Katra pacelšanas magnēta faktiskā celtspēja ir atkarīga arī no:

♦ Pacelājamās kravas sastāva (jo lielāks dzelzs saturs, jo lielāka celtspēja):

tips	Nominālā celtspēja [kg]	Materiālam pieļaujamā kravnesība * [kg]
FX-R450	450	Mazoglekļa tērauds 100%	Augsti oglekļa tērauds 90%	Mazleģētais tērauds 75%	Čuguna čuguns 50%
FX-R450	450	450	405	340	225

*) tā būs pieļaujamā slodze detaļai, kas izgatavota no konkrētā materiāla, ja to nesamazina citi faktori (biezums, virsmas kvalitāte, forma).

♦ apkārtējās vides temperatūra un pacelājamās detaļas temperatūra (tā nedrīkst būt augstāka par 80[^oC] ).
Pacelšanas magnētos magnētu magnētiskā lauka avots ir saķepināti neodīma magnēti, kuru maksimālā darba temperatūra ir^80oC.

Mēs piedāvājam:
- konsultācijas,
- pakalpojumu,
- rezerves daļas,
- ikgadējas pārbaudes un celšanas magnētu kravnesības testus, ko apliecina sertifikāts.
