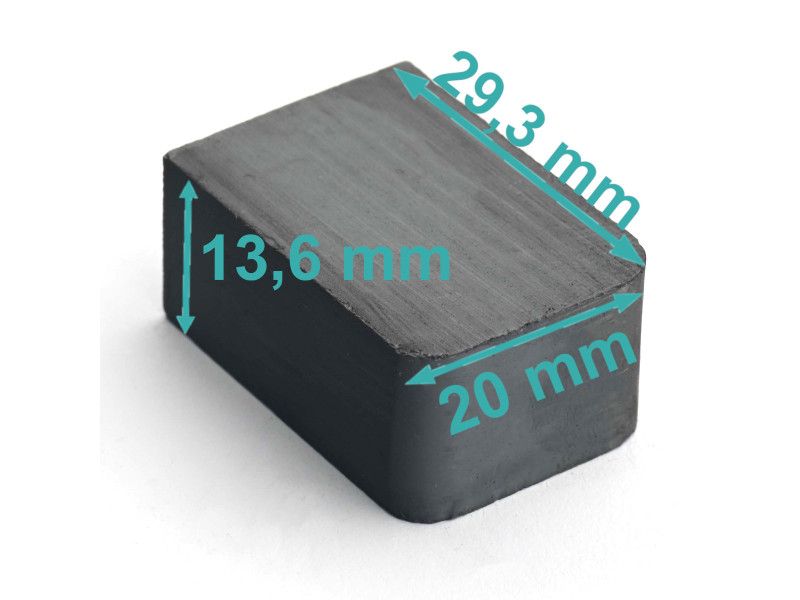

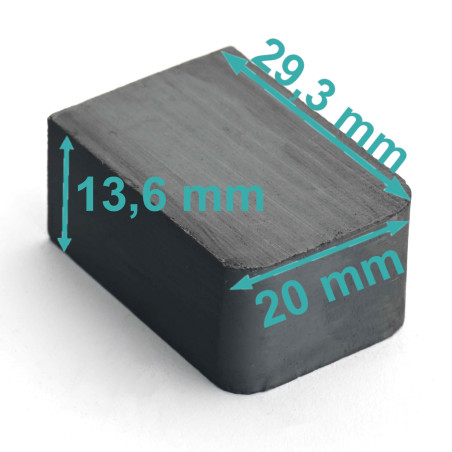

29,3 x 20 x 13,6 / F35 - feritinis magnetas
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Ilgis
29,3 [mm] +2,5%/-2,5%
Plotis
20 [mm] +2,5%/-2,5%
Aukštis
13,6 [mm] +0,1/-0,1
Įmagnetinimo kryptis išilgai matmens
13,6 [mm]
Klasė
F35
Magneto tipas
Feritas
Didžiausia keliamoji galia
~2,1 [kg]
Maksimali darbinė temperatūra
250 [°C]
Svoris
35,86 [g]
Veikimo parametrai
Įmagnetinimo kryptis pagal aukštį (paskutinis magneto pavadinime nurodytas matmuo) reiškia, kad magneto paviršius, statmenas jo aukščiui, yra N polių, o kitas paviršius, statmenas aukščiui, yra S polių.
Pirmiau nurodyta didžiausia keliamoji galia buvo išmatuota naudojant lygų, poliruotą lakštinį metalą. Naudotas optimalaus storio lakštinis metalas. Ištraukimo jėga veikė statmenai. Kai jėga veikia lygiagrečiai lakštiniam metalui, t. y. kai magnetas juda skersai lakštinio metalo, magneto keliamoji galia bus gerokai mažesnė. Dėl tarpo tarp magneto ir lakštinio metalo, atsirandančio dėl to, kad lakštinis metalas padengtas dažų ar galvaninės dangos sluoksniu, taip pat sumažėja magneto keliamoji galia. Magneto keliamąją galią taip pat mažina bet kokie lakštinio metalo nelygumai. Didžiausia keliamoji galia pasiekiama naudojant pakankamai storą lakštą, kuriame yra didelis kiekis geležies. Naudojant didelio anglies kiekio plieno arba ketaus lakštą, keliamoji galia bus mažesnė. Didžiausiai keliamajai galiai įtakos turi ir magneto darbinė temperatūra. Įkaitinto magneto keliamoji galia bus mažesnė.
Plokščių magnetų ir magnetų, sumontuotų atviroje magnetinėje grandinėje, darbinė temperatūra gali būti nežymiai mažesnė. Aukštų magnetų ir magnetų, sumontuotų uždaroje magnetinėje grandinėje, darbinė temperatūra lygi maksimaliai tam tikros medžiagos darbinei temperatūrai. Kiuri temperatūra yra ~ 450°[C]. Temperatūrinis remanentiškumo koeficientas TK(Br): ≤ -0,19 %/°[C]. Temperatūrinis koercivumo koeficientas TK(HcJ): ≥ 0,40 %/°[C].
Feritiniams magnetams nereikia antikorozinės apsaugos. Juos galima naudoti vandenyje.
Kaip ir keraminiai magnetai, feritiniai magnetai yra trapūs.
Čia pateiktos magneto parametrų vertės yra vieno konkretaus magneto matavimų rezultatas ir naudojamos internetinėje parduotuvėje esantiems magnetams palyginti. Rekomenduojame patiems išbandyti magnetą numatytomis darbo sąlygomis.
F35 klasės medžiagos magnetinės savybės
remanencijaBr |
~0,41 [T] |
koercivumas HcB |
min. 208 [kA/m] |
koercivumas HcJ |
min. 212 [kA/m] |
| Medžiagos magnetinės savybės nėra vienodos kiekvienam magnetui. Skirtingų magnetų matavimo rezultatai skirsis dėl magnetinei medžiagai būdingo nevienalytiškumo ir matavimo prietaiso matavimo paklaidų. |
Fizinės savybės
tankis |
~4,5 [g/cm3] |
varža |
104 - 108 [uOhm x cm] |

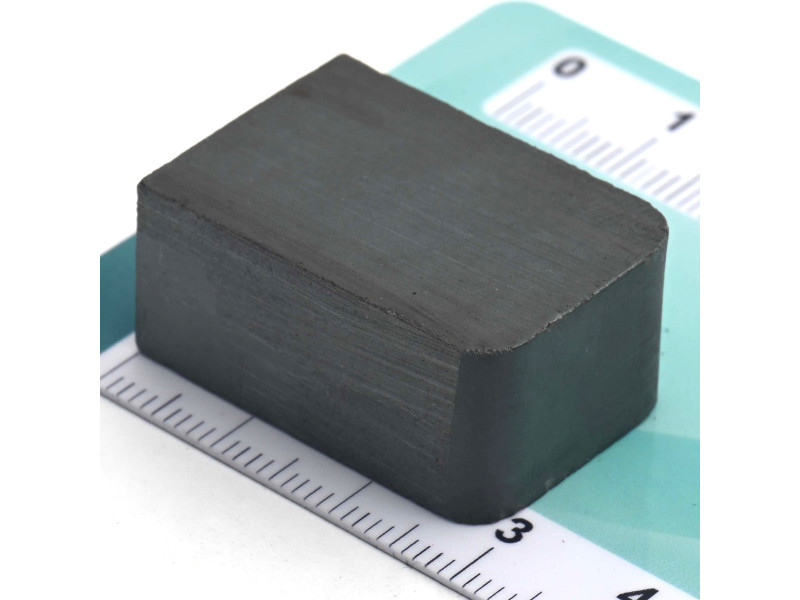

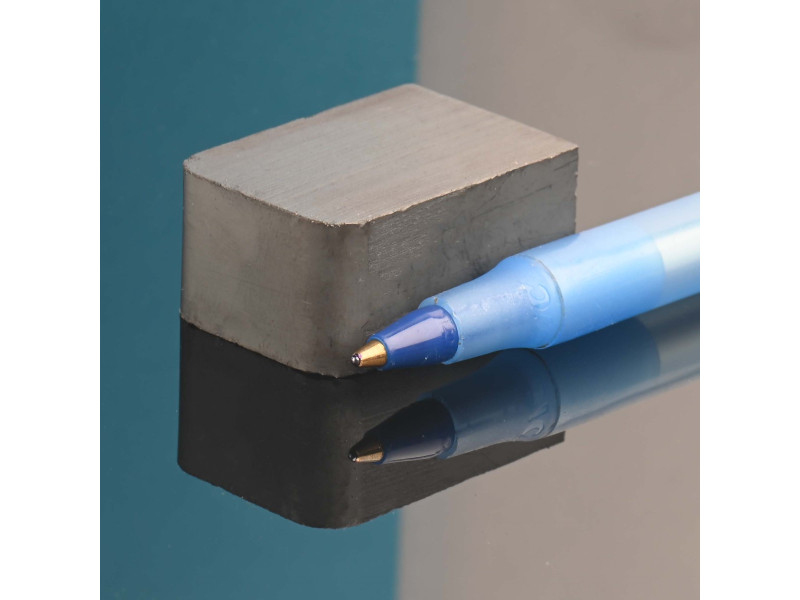

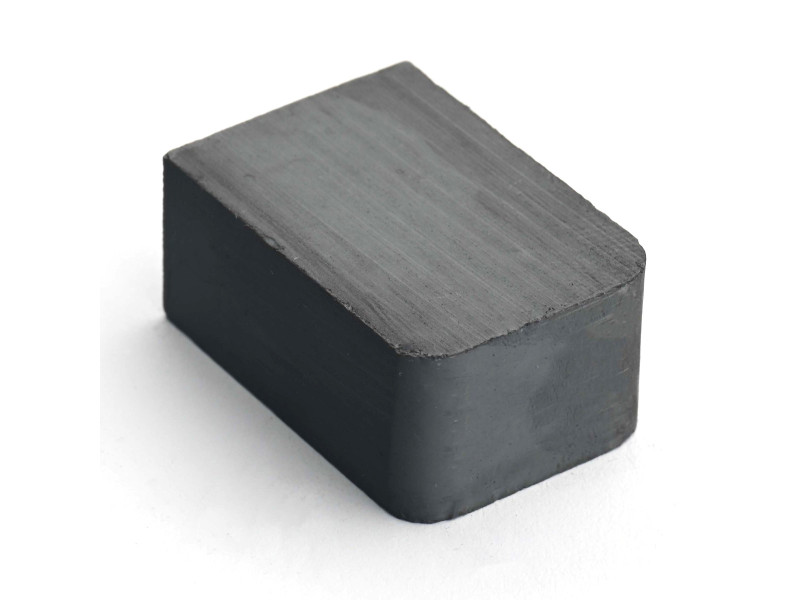

29,3x20x13,6/F35 - feritinis blokinis magnetas
Tai blokinis magnetas. Jis yra stačiakampio formos.
Tai feritinis magnetas, įmagnetintas išilgai aukščio. Jis turi du polius, t. y. yra dvipusis. Feritiniai magnetai yra gerai atsparūs korozijai ir jiems nereikia papildomos apsaugos. Didžiausia darbinė temperatūra yra ne aukštesnė kaip 250 laipsnių Celsijaus.
Feritiniai magnetai prilimpa prie metalinio paviršiaus (feromagnetinių medžiagų).
