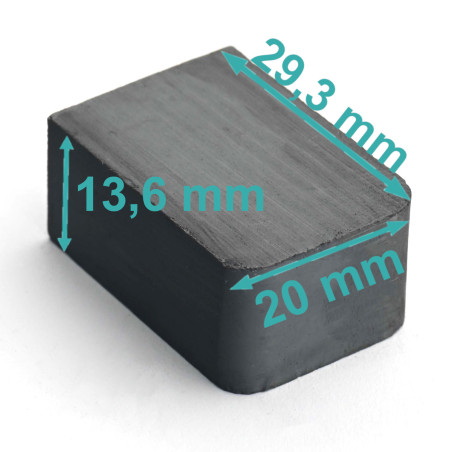

Lengde
29,3 [mm] +2,5%/-2,5%
Bredde
20 [mm] +2,5%/-2,5%
Høyde
13,6 [mm] +0,1/-0,1
Magnetiseringsretning langs dimensjon
13,6 [mm]
Karakter
F35
Type magnet
Ferrite
Maksimal løftekapasitet
~2,1 [kg]
Maksimal arbeidstemperatur
250 [°C]
Vekt
35,86 [g]
Ytelsesparametere
Magnetiseringsretning langs høyden (den siste dimensjonen som inngår i et magnetnavn) betyr at overflaten på en magnet vinkelrett på høyden utgjør N-polen, mens den andre overflaten vinkelrett på høyden utgjør S-polen.
Den maksimale løftekapasiteten som er angitt ovenfor, ble målt ved bruk av glatt, polert metallplate. Platen som ble brukt, hadde optimal tykkelse. Avtrekkskraften virket vinkelrett. Med en kraft som virker parallelt med metallplaten, dvs. når magneten beveges på tvers av metallplaten, vil magnetens løftekapasitet være betydelig lavere. Spalten mellom magneten og metallplaten som oppstår når metallplaten er dekket av et lag med maling eller galvanisk belegg, vil også redusere magnetens løftekapasitet. Eventuelle ujevnheter i metallplaten vil også redusere magnetens løftekapasitet. Den høyeste løftekapasiteten oppnås ved å bruke en tilstrekkelig tykk plate med et høyt jerninnhold. Bruk av stålplater med høyt karboninnhold eller støpejernsplater gir lavere løftekapasitet. Den maksimale løftekapasiteten påvirkes også av magnetens driftstemperatur. En oppvarmet magnet vil ha lavere løftekapasitet.
For flate magneter og magneter montert i åpen magnetisk krets kan arbeidstemperaturen være ubetydelig lavere. For høye magneter og magneter montert i lukket magnetkrets er arbeidstemperaturen lik maks. arbeidstemperatur for et gitt materiale. Curies temperatur er ~ 450°[C]. Temperaturkoeffisient for remanens TK(Br): ≤ -0,19 %/°[C]. Temperaturkoeffisient for koersitivitet TK(HcJ): ≥ 0,40 %/°[C].
Ferrittmagneter krever ikke korrosjonsbeskyttelse. De kan brukes i vann.
Som keramiske magneter er ferrittmagneter sprø.
Magnetparameterverdiene som presenteres her, er resultatet av målinger utført på én bestemt magnet og brukes til å sammenligne magneter som er tilgjengelige i nettbutikken. Vi anbefaler at du tester magneten selv under forventede driftsforhold.
Magnetiske egenskaper for materialklasse F35
remanens Br |
~ 0,41 [T] |
Koercivitet HcB |
~ 208 [kA/m] |
Koercivitet HcJ |
~ 212 [kA/m] |
| Materialets magnetiske egenskaper er ikke identiske for alle magneter. Måleresultatene for ulike magneter vil variere på grunn av den iboende heterogeniteten i det magnetiske materialet og måleenhetens måletoleranser. |
Fysiske egenskaper
tetthet |
~4,5 [g/cm3] |
resistivitet |
104 -108 [uOhm x cm] |

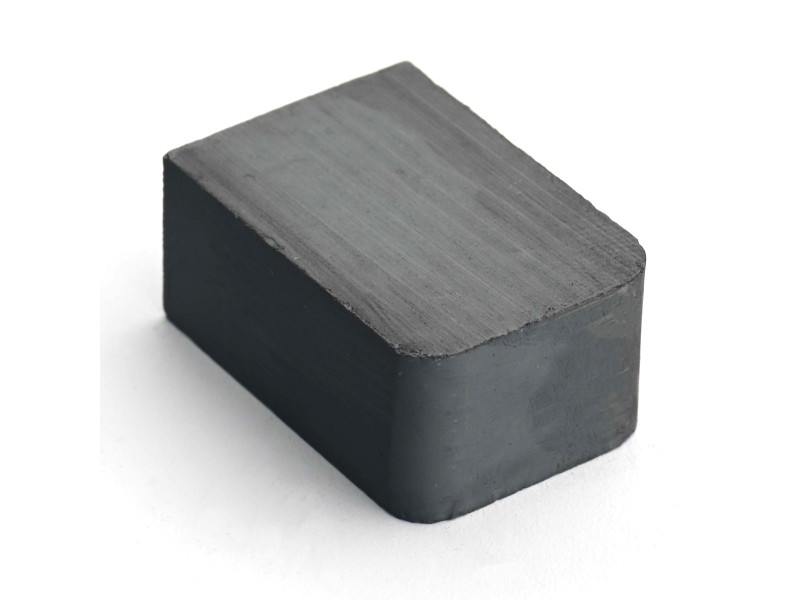

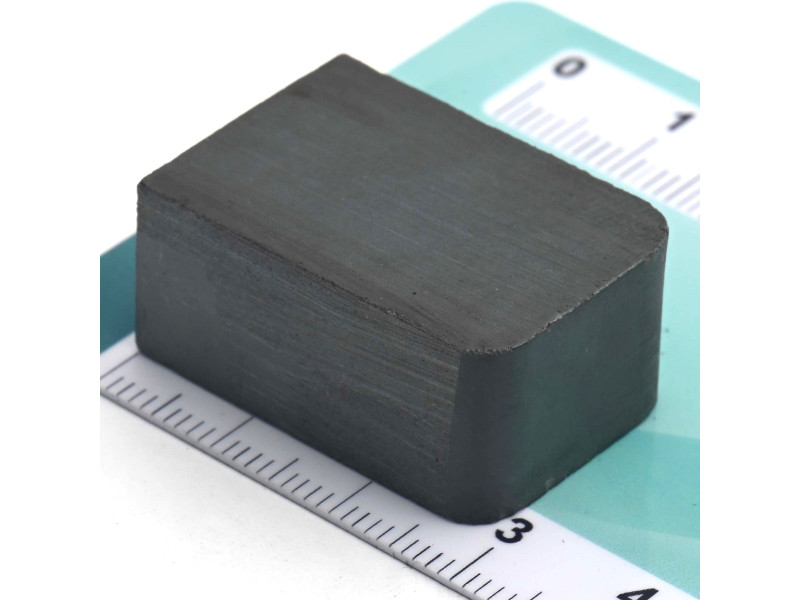

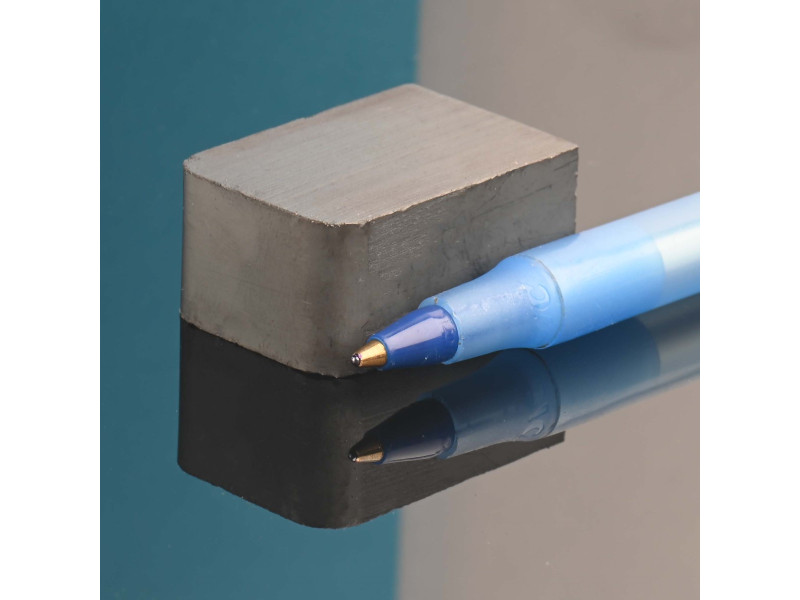

29,3x20x13,6/F35 - ferrittblokkmagnet
Dette er en blokkmagnet. Den er rektangulær i formen.
Det er en ferrittmagnet som er magnetisert i høyden. Den har to poler, noe som betyr at den er dobbeltsidig. Ferrittmagneter er motstandsdyktige mot korrosjon og krever ingen ekstra beskyttelse. Den maksimale driftstemperaturen er ikke mer enn 250 grader Celsius.
Ferrittmagneter fester seg til metalloverflater (ferromagnetiske materialer).
