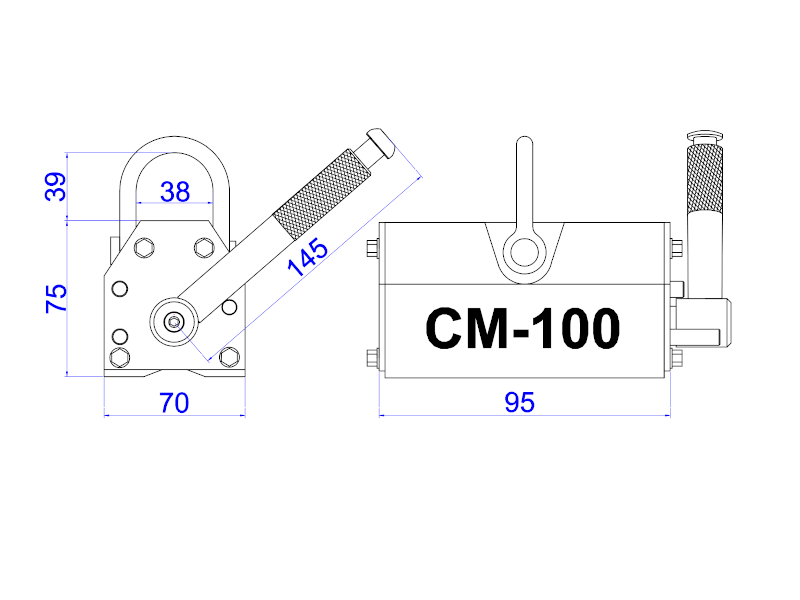

Løftemagnet CM100

Nominell løftekapasitet: 100 [kg]

Maksimal lastekapasitet (bruddlast): >350 [kg] - Sikkerhetsfaktoren for statiske tester er 3,5 og er i samsvar med EN 13155:2021-05

IKKE LØFT LASTER SOM ER TYNGRE ENN DEN NOMINELLE LØFTEKAPASITETEN!

Løftemagneter brukes til å løfte og flytte tunge jern- og magnetiske stålkomponenter. Disse enhetene krever ingen strømforsyning. Magnetfeltet slås av og på ved å justere en manuell spak. Magnetfeltet til løftemagneten genereres av neodymmagneter. De brukes på stålverft, fabrikker, lager, verksteder og kaier. De er nyttige for håndtering av metallplater, plater, profiler, stenger, vinkler, kanaler, runde og firkantede rør og andre store jernholdige arbeidsstykker.

Hver løftemagnet i CM-serien er utstyrt med:

♦ 2 års garanti
♦ samsvarserklæring "CЄ"
♦ protokoll for kapasitetsmåling
♦ bruksanvisning
♦ hurtigreferanseguide

Den faktiske løftekapasiteten til hver løfter avhenger av følgende faktorer:

♦ tykkelsen og formen på arbeidsstykkene som skal løftes (for hver løfter er forholdet mellom løftekapasiteten og tykkelsen på arbeidsstykkene angitt). For sylindriske, massive arbeidsstykker (sylindere, stenger) er løftekapasiteten ca. 50 % mindre.

For tynne arbeidsstykker kan tiltrekkes svakt fordi magnetfeltet til løftemagneten ikke utnyttes fullt ut. I tillegg bøyer tynne arbeidsstykker seg, og kontaktflaten med løftemagnetene blir mindre, slik at trekkraften avtar. Den beste løfteytelsen oppnås for tilstrekkelig tykke arbeidsstykker.

Før arbeidet påbegynnes, er det viktig å vurdere den prosentvise avhengigheten av løftekapasiteten som en funksjon av tykkelsen på stålet som skal løftes (løftekapasitetskurver finnes i håndboken).

Ved håndtering av runde deler som rør, stenger og stålaksler reduseres den maksimale lastekapasiteten:

Den faktiske løftekapasiteten til hver enkelt løftemagnet avhenger også av:

♦ størrelsen på luftspalten mellom løftemagnetens overflate og arbeidsstykket som skal løftes (for hver løftemagnet er kapasitetsegenskapene som en funksjon av størrelsen på den ikke-magnetiske spalten oppgitt).

Lastkapasiteten avhenger av luftspalten mellom løftemagnetens overflate og arbeidsstykket som skal løftes. Hvis overflateruheten på lasten Ra er mindre enn 6,3 μm, vil griperens kapasitet ikke reduseres. Dette gjelder for en svært ren, flat og slipt overflate.Hvis overflateruheten på materialene som skal løftes er større enn 6,3 μm, må det tas hensyn til spalten.
For rustne, valsede overflater kan det antas en spalte i området (0,1-0,3 mm), mens for grove, porøse overflater kan spalten anslås i området (0,3-0,5 mm).

Før arbeidet påbegynnes, se instruksjonene for det prosentvise forholdet mellom lastekapasiteten og den ikke-magnetiske spalten.

Den faktiske løftekapasiteten til hver enkelt løftemagnet avhenger også av:

♦ Sammensetningen av lasten som skal løftes (jo høyere jerninnhold, desto høyere løftekapasitet):

*) vil det være den tillatte belastningen for en komponent laget av et gitt materiale, hvis den ikke reduseres av andre faktorer (tykkelse, overflatekvalitet, form).

♦ omgivelsestemperaturen og temperaturen på arbeidsstykket som skal løftes (den må ikke være høyere enn 80[^oC]).
I løftemagneter er kilden til magnetfeltet sintrede neodymmagneter, hvis maksimale driftstemperatur er^80oC.

Vi tilbyr
- rådgivning,
- service,
- reservedeler,
- årlige inspeksjoner og belastningstester av løftemagneter, bekreftet med et sertifikat.
