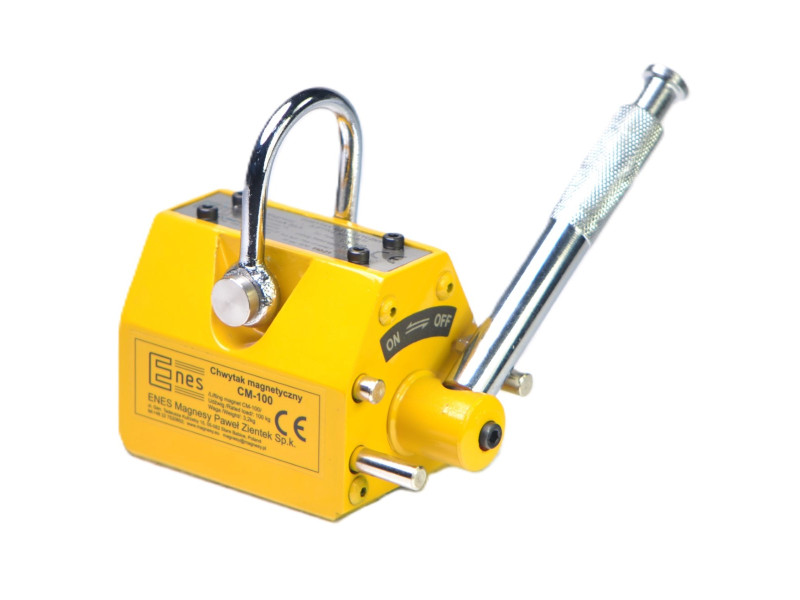

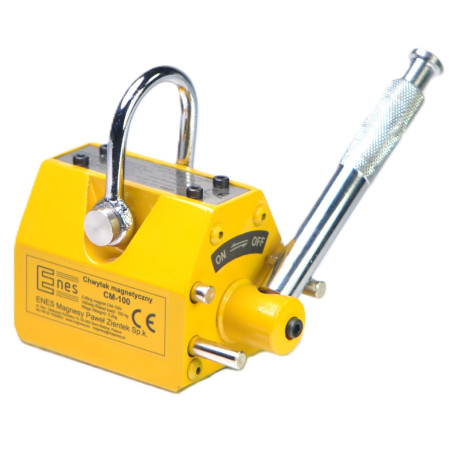

Lyftmagnet CM100

Nominell lyftkapacitet: 100 [kg]

Maximal lastkapacitet (brottlast): >350 [kg] - Säkerhetsfaktorn för statiska tester är 3,5 och överensstämmer med EN 13155:2021-05

LYFT INTE LASTER SOM ÄR TYNGRE ÄN DEN NOMINELLA LYFTKAPACITETEN!

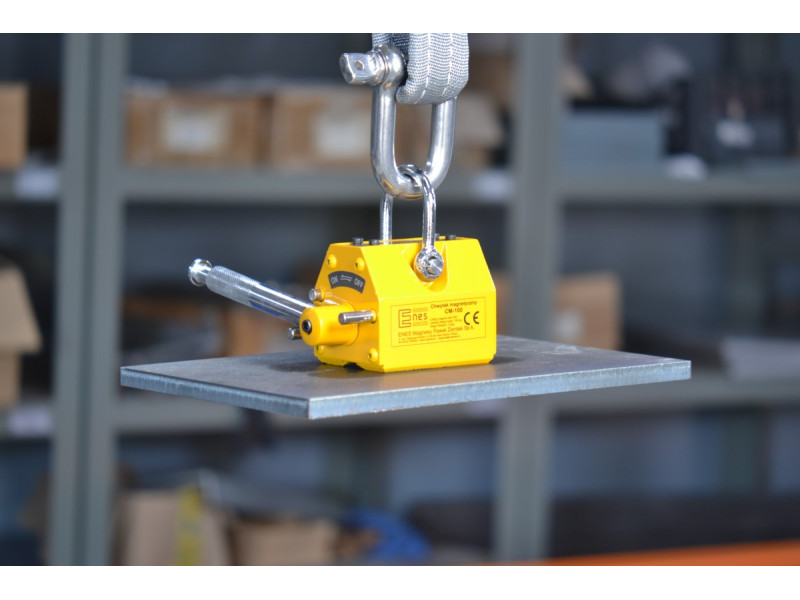

Lyftmagneter används för att lyfta och flytta tunga järn- och magnetiska stålkomponenter. Dessa enheter kräver ingen strömförsörjning. Magnetfältet slås på och av genom att justera en manuell spak. Magnetfältet i lyftmagneten genereras av neodymmagneter. De används i stålverk, fabriker, lagerlokaler, verkstäder och hamnar. De är användbara för hantering av plåt, plåtar, profiler, stänger, vinklar, kanaler, runda och fyrkantiga rör och andra stora järnhaltiga arbetsstycken.

Till varje lyftmagnet i CM-serien monterar vi:

♦ 2 års garanti
♦ försäkran om överensstämmelse "CЄ"
♦ protokoll för kapacitetsmätning
♦ bruksanvisning
♦ snabbguide

Den faktiska lyftkapaciteten för varje lyftare beror på följande faktorer:

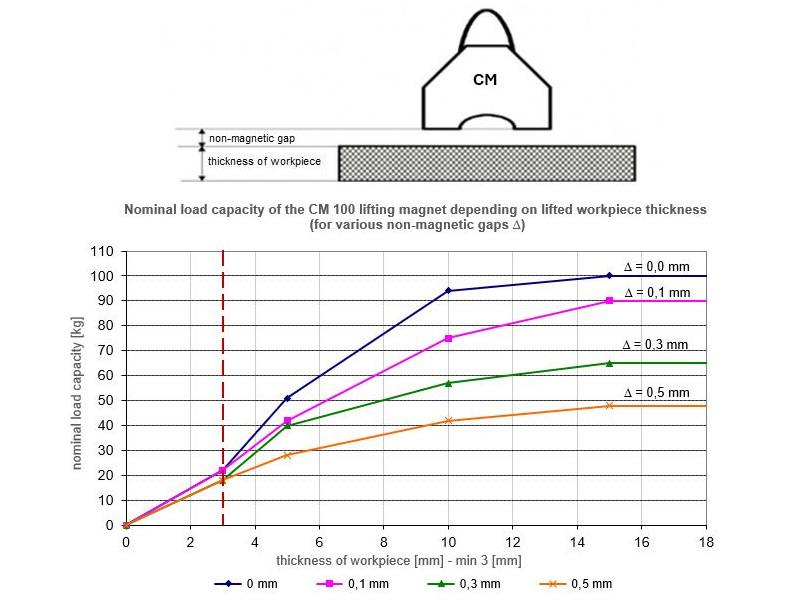

♦ tjocklek och form på de arbetsstycken som ska lyftas (för varje lyftare anges förhållandet mellan lyftkapacitet och arbetsstyckets tjocklek). För cylindriska massiva arbetsstycken (cylindrar, stänger) är lyftkapaciteten ca 50% mindre.

För tunna arbetsstycken kan attraheras svagt eftersom lyftmagneternas magnetfält inte utnyttjas fullt ut. Dessutom böjer sig tunna arbetsstycken och deras kontaktyta med lyftarna minskar, vilket gör att dragkraften minskar. Bäst lyftprestanda erhålls för tillräckligt tjocka arbetsstycken.

Innan arbetet påbörjas är det viktigt att beakta lyftkapacitetens procentuella beroende av tjockleken på det stål som ska lyftas (lyftkapacitetskurvor finns i bruksanvisningen).

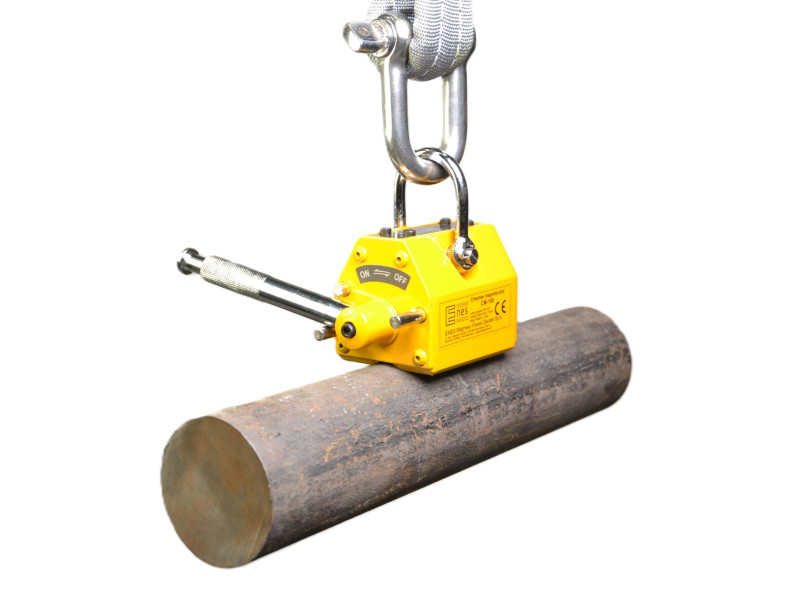

Vid hantering av runda delar som rör, stänger, stålaxlar reduceras den maximala lastkapaciteten:

Den faktiska lyftkapaciteten för varje lyftmagnet beror också på:

♦ storleken på luftspalten mellan lyftmagnetens yta och arbetsstycket som ska lyftas (för varje lyftmagnet anges kapacitetsegenskaperna som en funktion av storleken på den icke-magnetiska spalten).

Lastkapaciteten beror på luftspalten mellan lyftmagnetens yta och det arbetsstycke som ska lyftas. Om ytjämnheten på lasten Ra är mindre än 6,3 μm kommer gripdonets kapacitet inte att minska. Detta gäller för en mycket ren, plan och slipad yta.Om ytjämnheten Ra på de material som ska lyftas är större än 6,3 μm bör man ta hänsyn till mellanrummet.
För rostiga valsade ytor kan man räkna med ett mellanrum i intervallet (0,1-0,3 mm), medan mellanrummet för grova porösa ytor uppskattas till intervallet (0,3-0,5 mm).

Innan arbetet påbörjas, se instruktionerna för det procentuella förhållandet mellan lastkapacitet som funktion av omagnetisk spalt.

Den faktiska lyftkapaciteten för varje lyftmagnet beror också på:

♦ Sammansättningen av den last som ska lyftas (ju högre järnhalt, desto högre lyftkapacitet):

*) det är den tillåtna belastningen för en komponent av ett visst material, om den inte reduceras av andra faktorer (tjocklek, ytkvalitet, form).

♦ omgivningstemperaturen och temperaturen på det arbetsstycke som ska lyftas (den får inte vara högre än 80[^oC]).
I lyftmagneter är källan till magnetfältet sintrade neodymmagneter, vars maximala driftstemperatur är^80oC.

Vi erbjuder:
- konsultation,
- service,
- reservdelar,
- årliga inspektioner och lastkapacitetstester av lyftmagneter, bekräftade med ett certifikat.
